先日、MH21S(MH22S)のウインカーリレーを交換致しました。
あまり、ウインカーリレーを交換するような機会って無いのが事実ですが…
この記事では、MH21SワゴンRのウインカーリレー交換についてお話しします。具体的には、ウィンカーリレーのある場所をお伝えするのがメインです。
目次
ウインカーリレーの交換に使う工具
MH21Sの場合、ウインカーリレーにアクセスする際、特に外す部品もないので工具は不要です。
ウインカーリレー本体も爪でハマっているだけなので、工具の出番はありません。
MH21Sのウインカーリレー交換
MH21S(ワゴンR)のウインカーリレーは、運転席のアクセルペダル上側にあります。
運転席の足元から上側を覗き込むと、ウインカーリレーが発見出来ます。特にカバーも無いので、丸見え状態です。

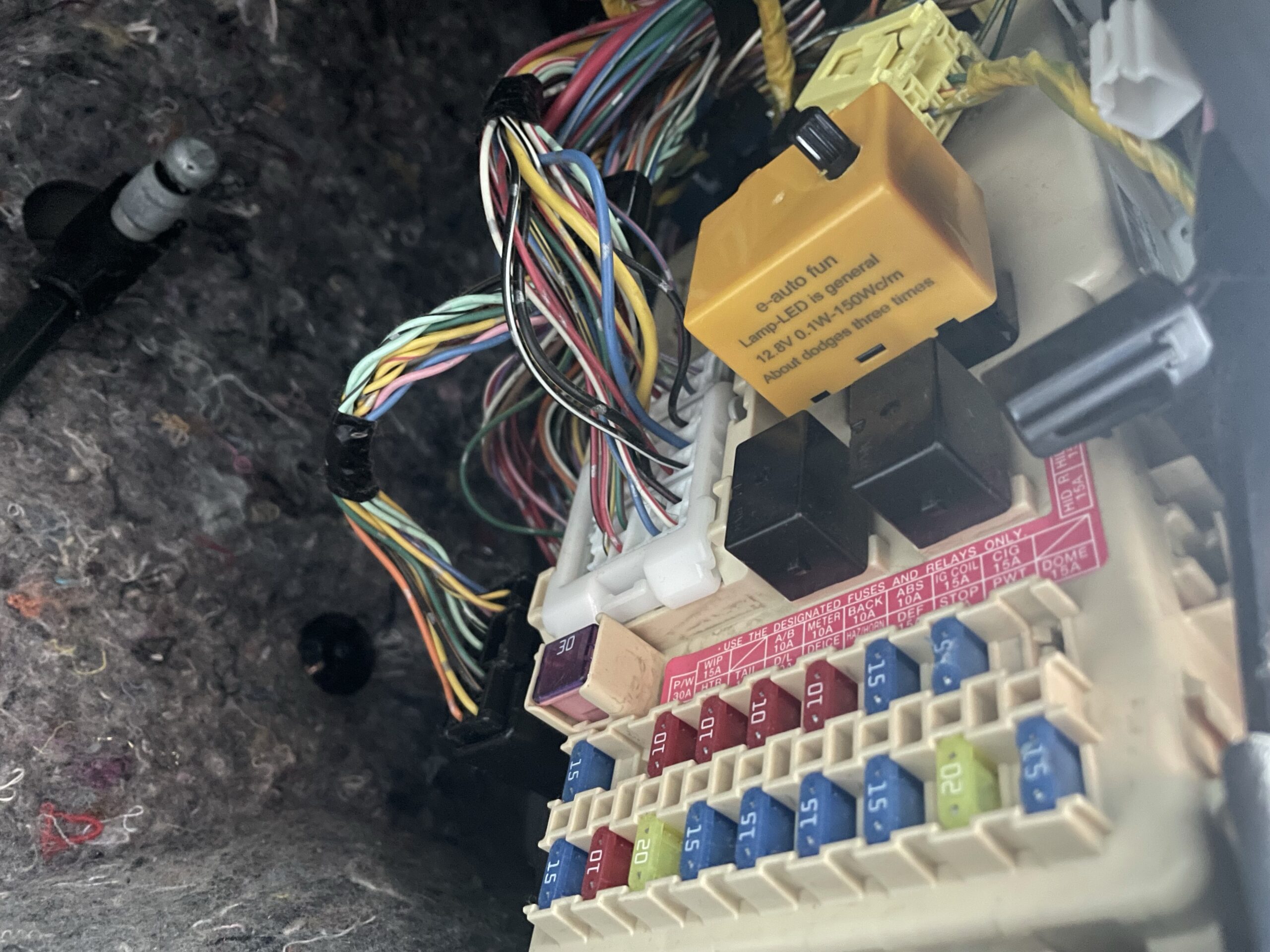

画像の矢印が示す、黒いの大きめの箱がウインカーリレーになります。
ここのヒューズボックスの中にある部品では、ウインカーリレーが一番大きいので、迷うこともないと思います。
ウインカーリレーの上側に爪があるので、爪を押しながら引き抜けば外れます。
少し固めですが、引っ張るだけです。

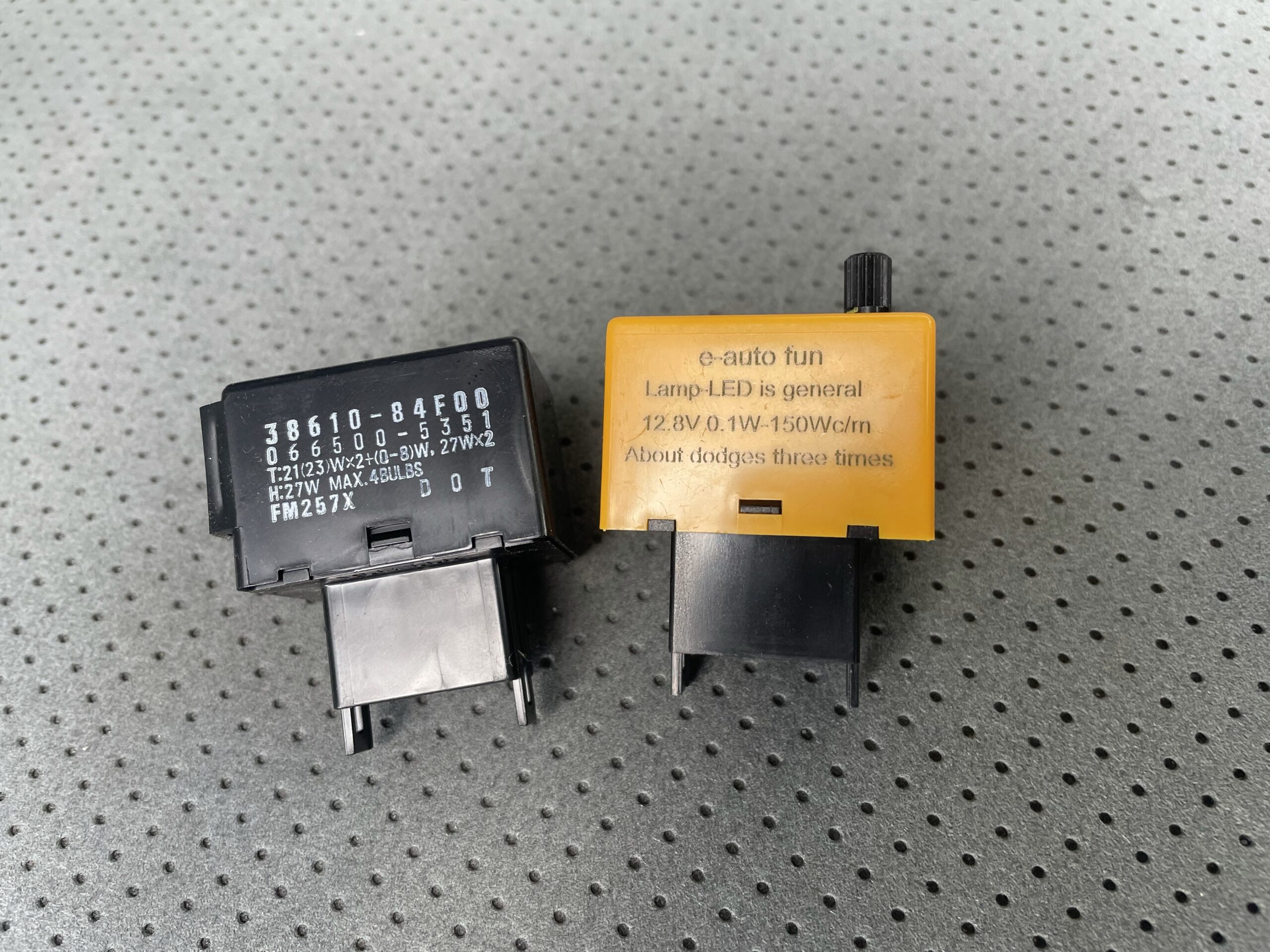

- 黒色のウインカーリレー 純正品
- 黄色のウインカーリレー 社外の調整式
外せたら、交換するリレーを同じ向きではめ込むだけです。
今回は画像にも写っていますが、ウインカーの点滅速度を調整することができるリレーに交換しています。
戻すときは爪を気にすることなく、押し込むだけです。
まとめ
MH21Sのウインカーリレーは、運転席の足元上部にあります。
ウインカーリレーを交換する人の参考になれば幸いです。

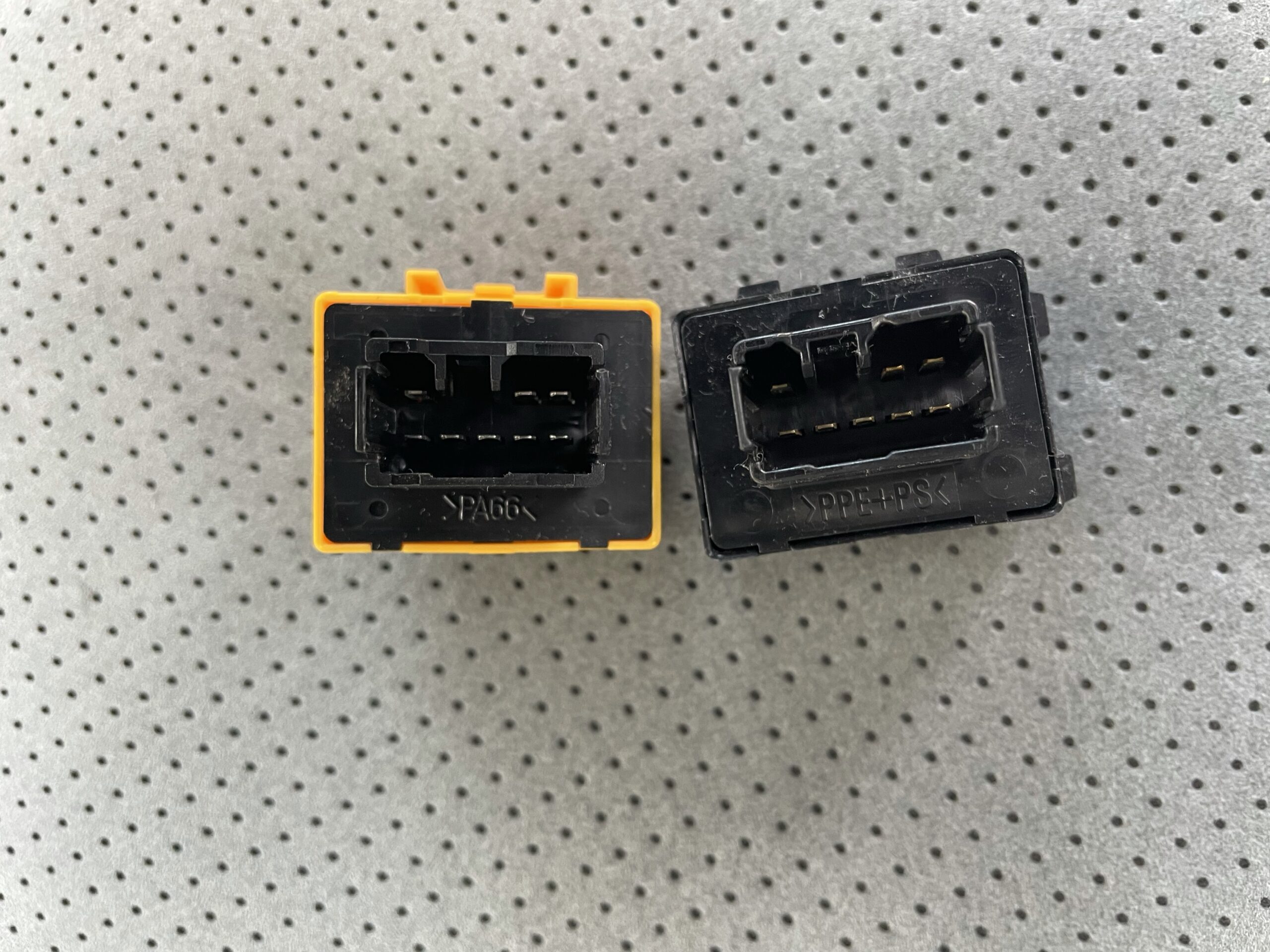

ちなみにMH21Sのウインカーリレーは8ピンタイプです。
それでは。
