スズキの軽自動車(ワゴンRやラパン)にキャンバープレートが使えない理由



MH21Sに乗っているのですが、アクスル加工するほどの予算はないので、キャンバープレートを使おうと思っているのですが、キャンバープレートが見当たりません…。



先日、このような質問を頂きました。



そこでこの記事では、スズキの軽自動車にキャンバープレートが使えない(存在しない)理由についてお話ししていきます。



※スズキ車の軽自動車でも、キャンバープレートが使用できる年式もあります。





目次

スズキの軽自動車にキャンバープレートが使えない理由



スズキの軽自動車にキャンバープレートが使えない理由は、ハブ部分の形状による問題です。



スズキの軽自動車のリアハブは、アクスルから1本のシャフトが出ていて、そこにドラムカバーがはめ込まれる構造になっています。(ドラムカバーにベアリングが圧入されている。)



この構造だと、プレートを挟もうとするとバックプレートとアクスルの間に挟むことになります。



そうすると、ベアリングが回転する軸(アクスルにあるシャフト)に対してバックプレートだけに角度が付く形になり、キャンバーは付きません。そのため、スズキの軽自動車にはキャンバープレートの使用が出来ないのです。



キャンバーが付かないだけではなく、ブレーキシューとドラムカバーの角度がズレてしまいます。

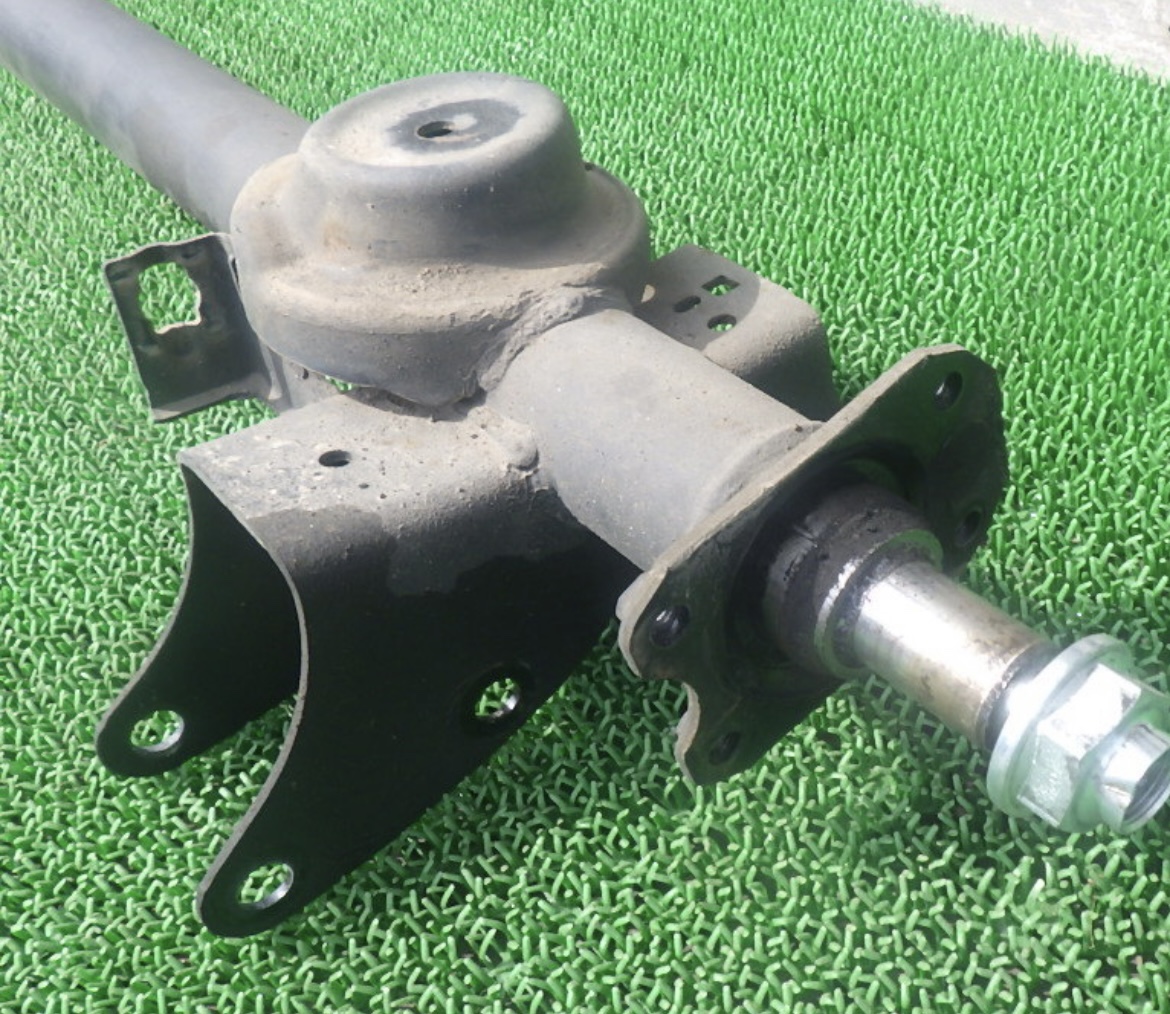

▪️スズキのアクスル



▪️ダイハツのアクスル



これはスズキ車に限った話ではありませんが、ハブをボルトでアクスルに固定するタイプの構造じゃないと、キャンバープレートの使用が出来ません。



▪️キャンバープレートが使えない

  • MC21・22S(ワゴンR)
  • MH21〜MH44S(ワゴンR)
  • HA12〜HA25S(アルト)
  • HE21〜MH22S(ラパン)
  • MK21S(パレット)    など



キャンバープレートが使える年式もある



スズキ車の多くはキャンバープレートが使用出来ない構造になっていますが、中にはキャンバープレートが使用できる年式の車もあります。



▪️キャンバープレートが使える

  • MH55S(ワゴンR)
  • MK53S(スペーシア)
  • HA36S(アルト)   などなど







2019年頃から発売された年式のスズキ車は、ダイハツ車同様にリアハブの構造が、ハブ別体の構造に変更されているため、キャンバープレートの使用が可能になっています。



まとめ



スズキの軽自動車ではハブ周りの構造上の問題でキャンバープレートの使用が出来ません。



キャンバーを付ける場合には、アクスル加工一択しか選択肢はありません。



それでは。
