キューブ（z12）のスピーカーバッフル作成

ドアスピーカーを社外品に交換するにあたって、スピーカー取り付け用のバッフルが必要になります。



市販化されているのでそちらを購入してもいいですが…





地味に高いので作成していきます。



簡単にキューブのドアスピーカー作成の様子をまとめておきます。



※詳しい作成方法は、こちらの記事で1度解説しているのでこの記事では深掘りしません。







必要はモノ

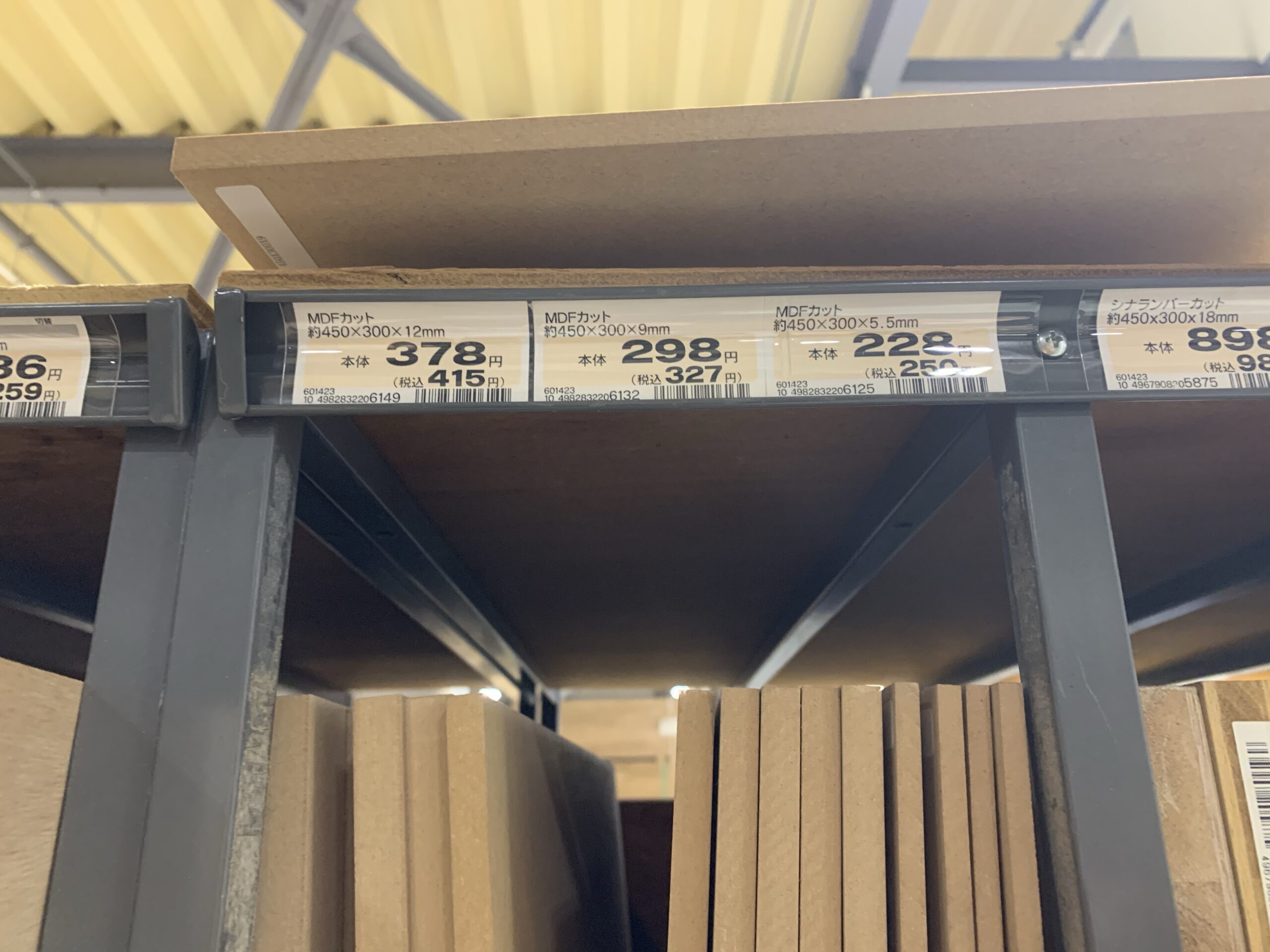

• MDFボード

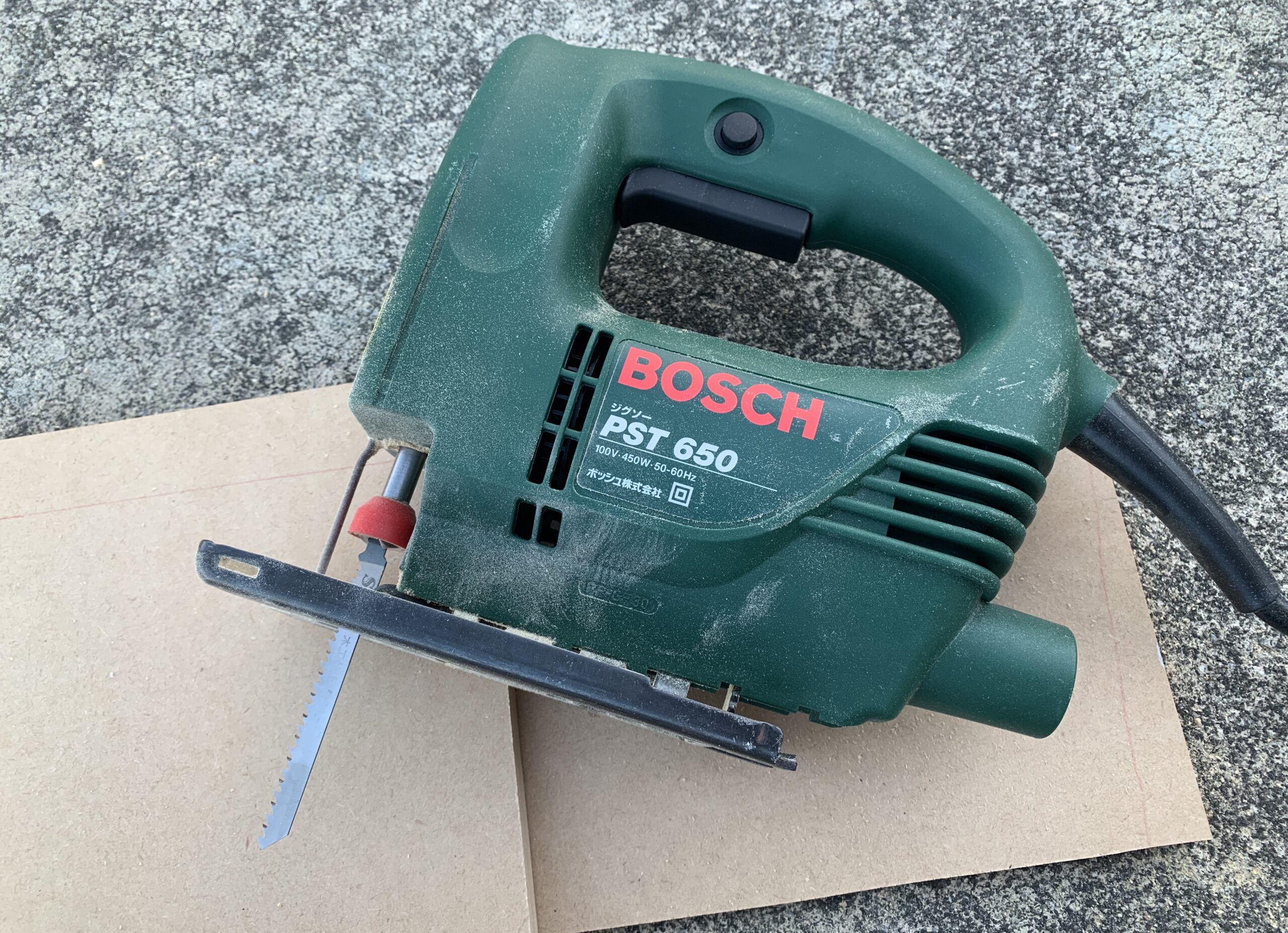

• ジグソー
• インパクトドリル
• 木工用ドリル



キューブ（z12）のドアスピーカーは、M6のボルトで固定されており、その穴を使ってバッフルを固定します。



そのため、ドリルの太さはφ6〜φ7ぐらいです。



バッフルの取り付け部分とスピーカーは、被らず固定出来るのでザグリは不用です。







キューブのスピーカーバッフル作成

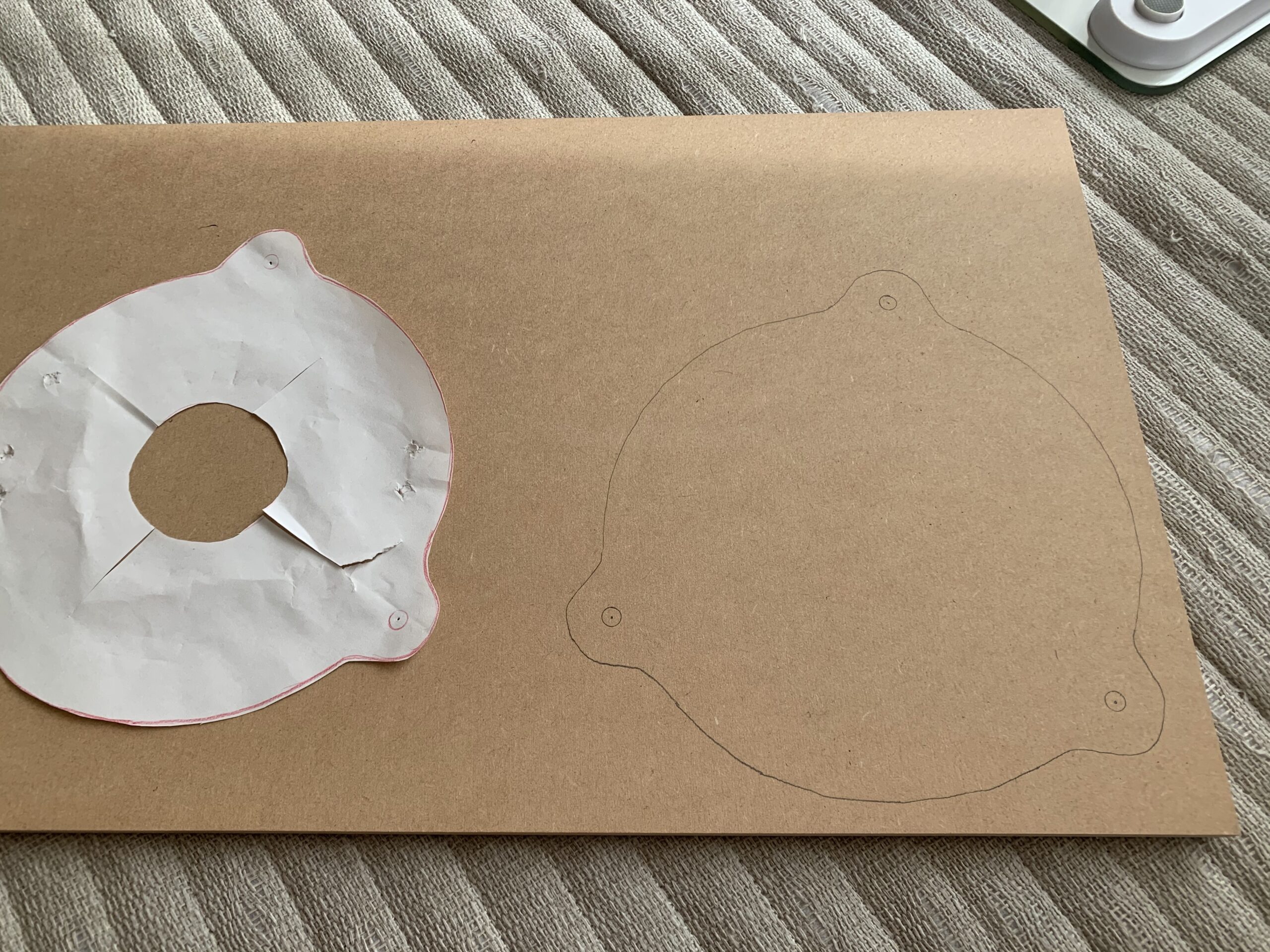

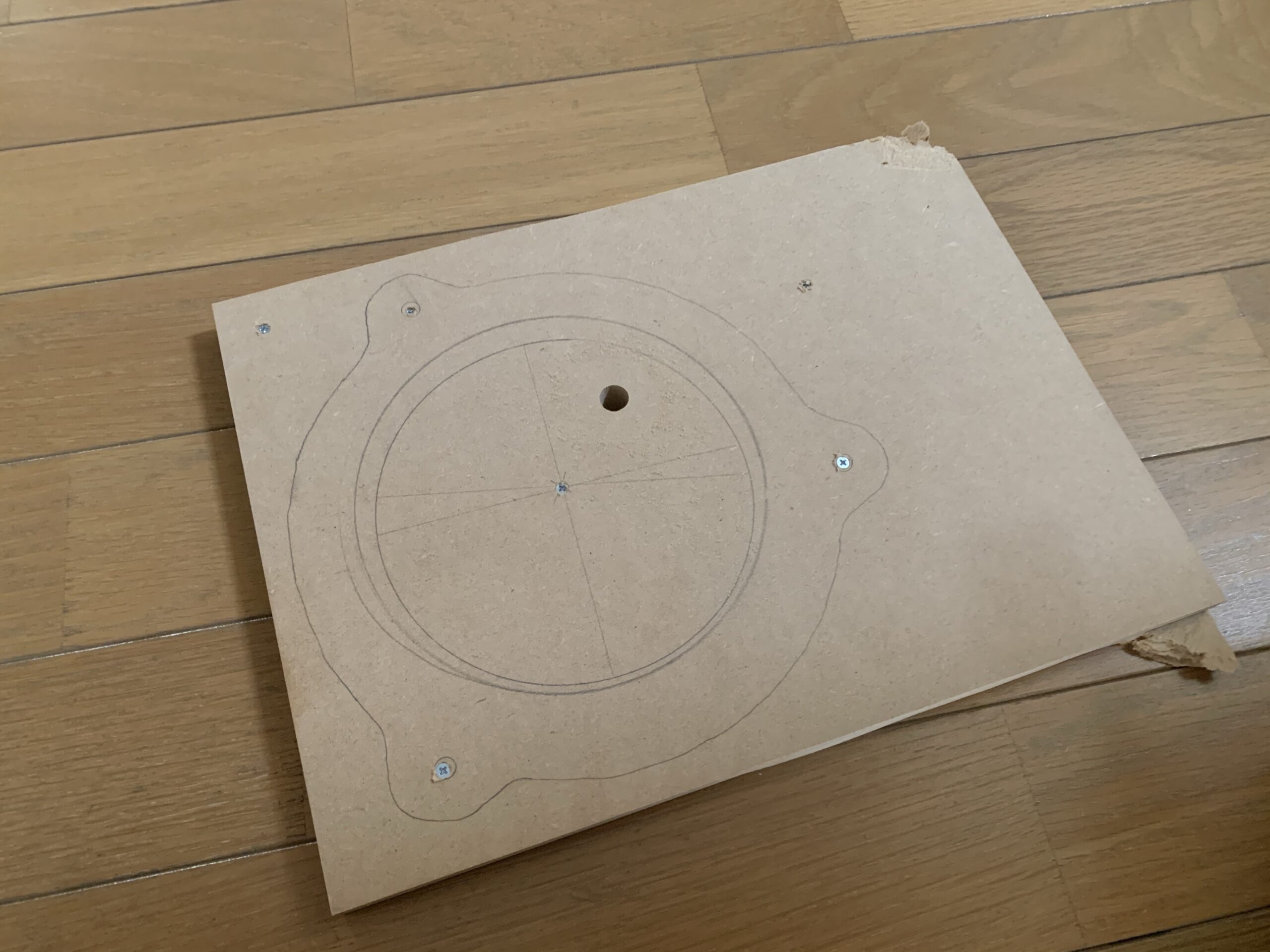

純正スピーカーより、スピーカーバッフルの寸法を決めたら、MDFボードに下書き。



※スピーカーが付けばなんでもいいので大分雑ですが。

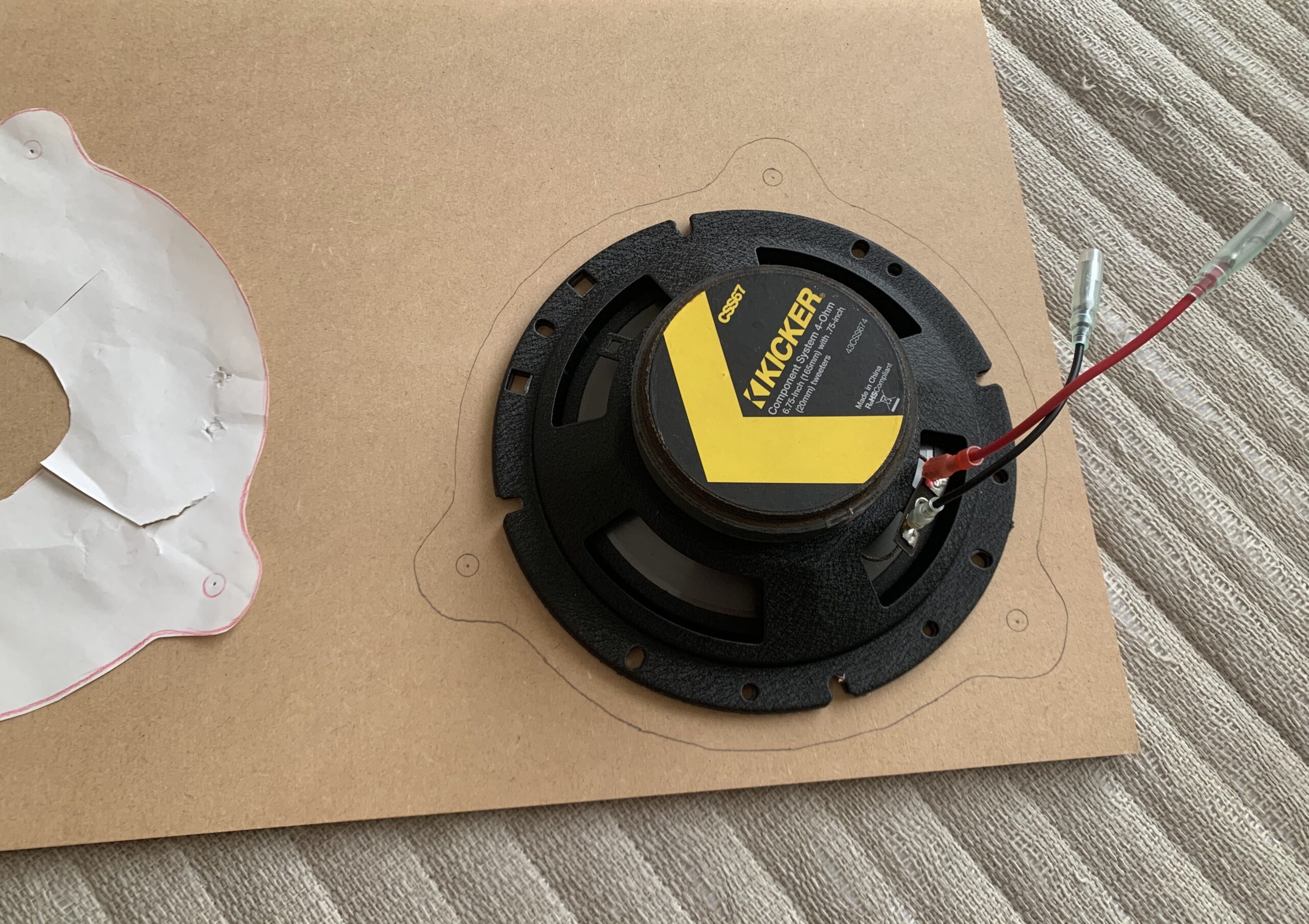

スピーカーバッフル中央の穴径は、直径14ミリ程度です。取り付けスピーカーを1度合わせるなり、寸法を計測するのが確実です。

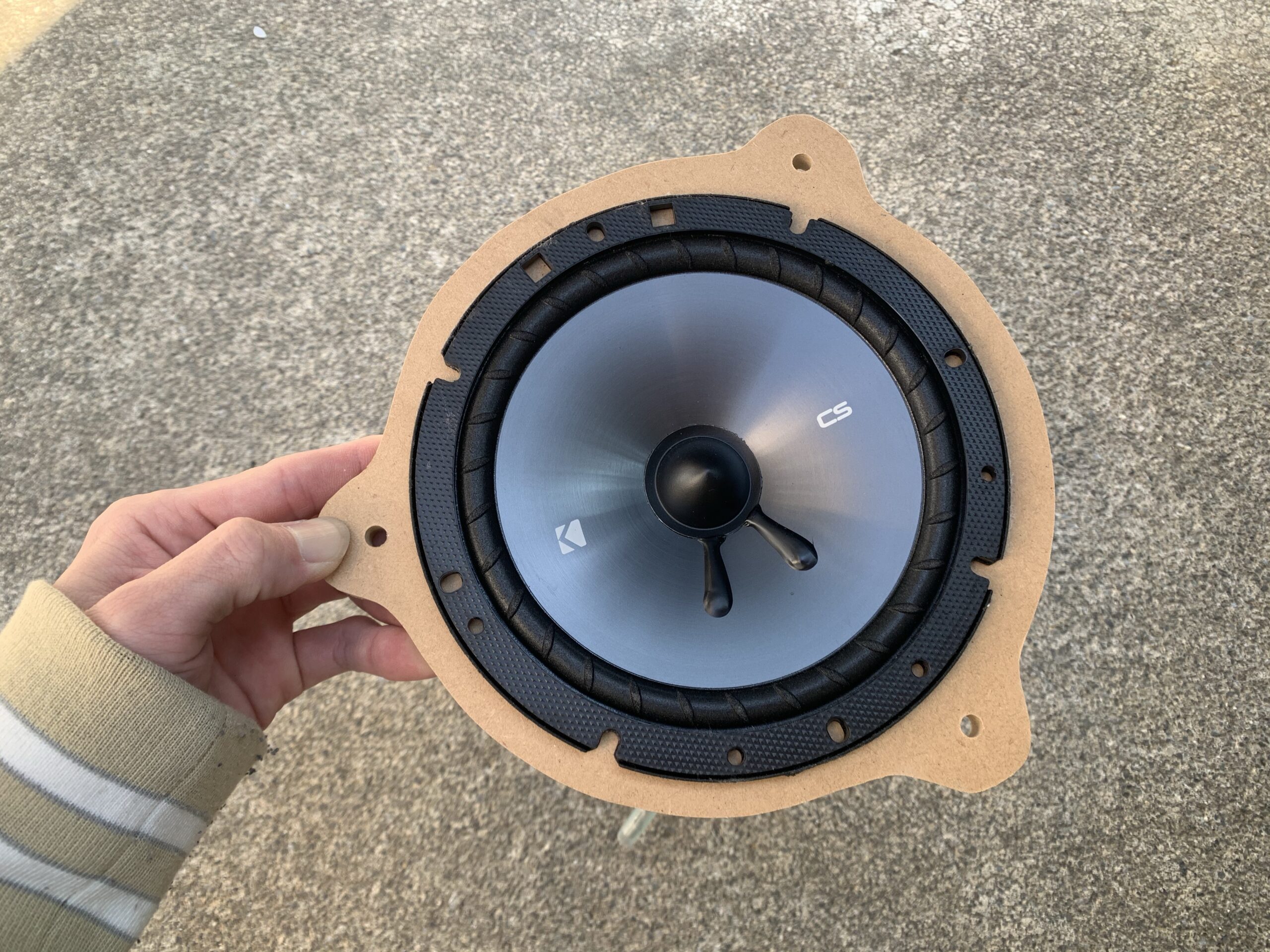

今回もキッカーのスピーカーです。

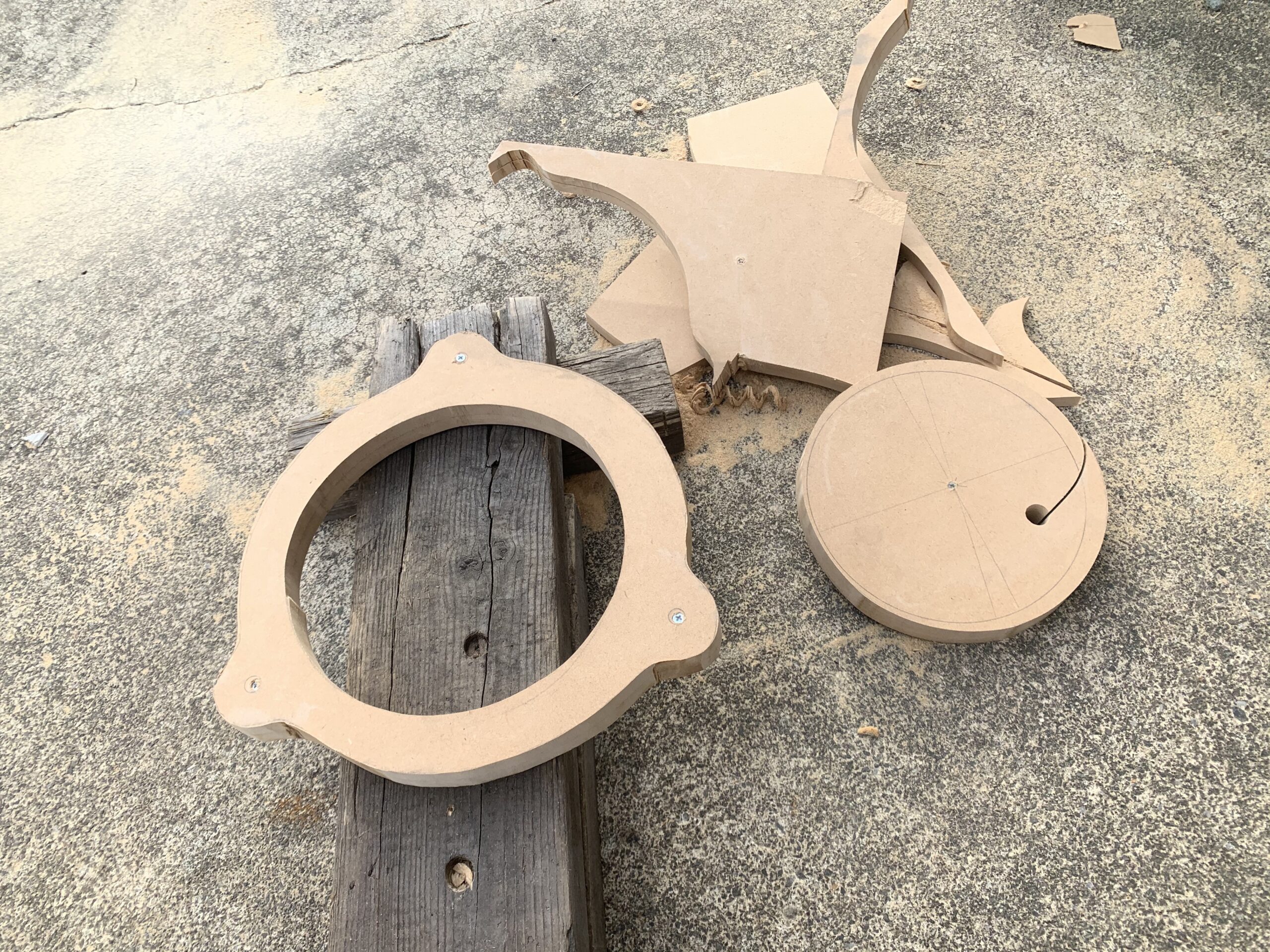

あとは、カットして固定用の穴を3つあげれば完成です。







まとめ



MDFボードで作成すると、材料費は300円程度だし作業にかかる時間も30分程度でできるのでお勧めです。





ちなみに、スピーカー用に穴が開けられているタイプも販売されています。





■詳しい作成方法はコチラ。



ただし、わざわざ工具を揃えて作るのは…



それなら既製品をポチッとした方が賢いです。







それでは。
