【クラウン】純正アッパーアームのボールジョイント交換方法

友人に部品提供したところ、交換作業の写真が大量に送られてきました。



その写真を使いつつ、1つの記事を書き上げていきます。



この記事では、クラウンの純正アッパーアームのボールジョイント交換方法についてお話ししていきます。



※この作業には、1ミリも関与しておりません。ボールジョイントをあげた友人が自動車メカニックなので、出る必要性すらありません。





目次

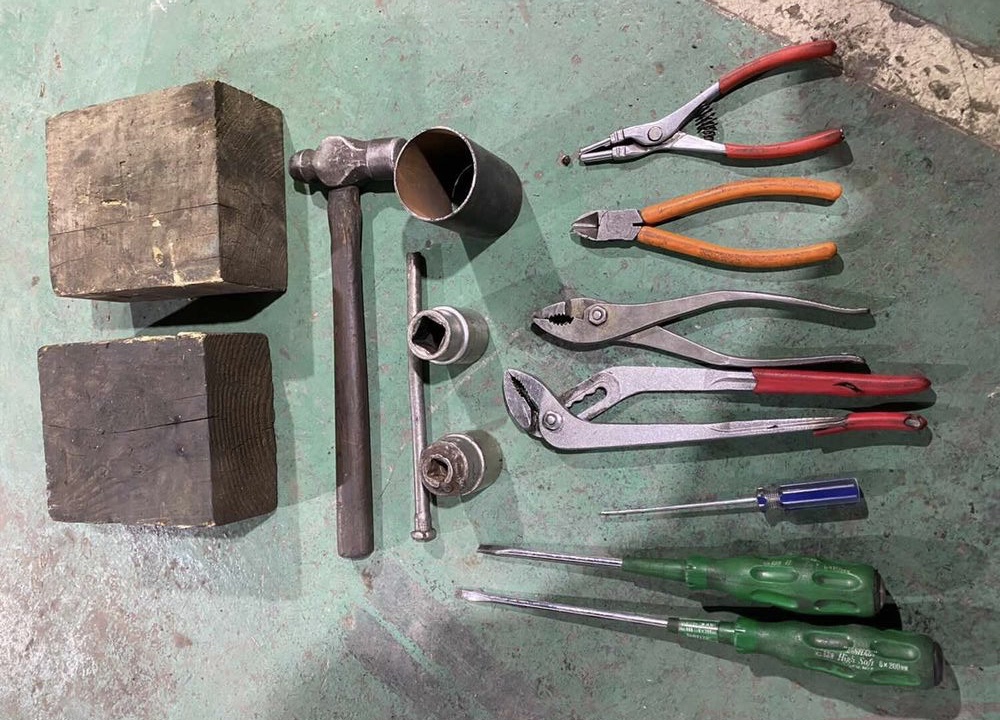

アッパーアームのボールジョイント交換に使う工具



  • ハンマー
  • Cクリッププライヤー
  • プライヤー
  • 木の板
  • 叩く用のソケット
  • マイナスドライバー

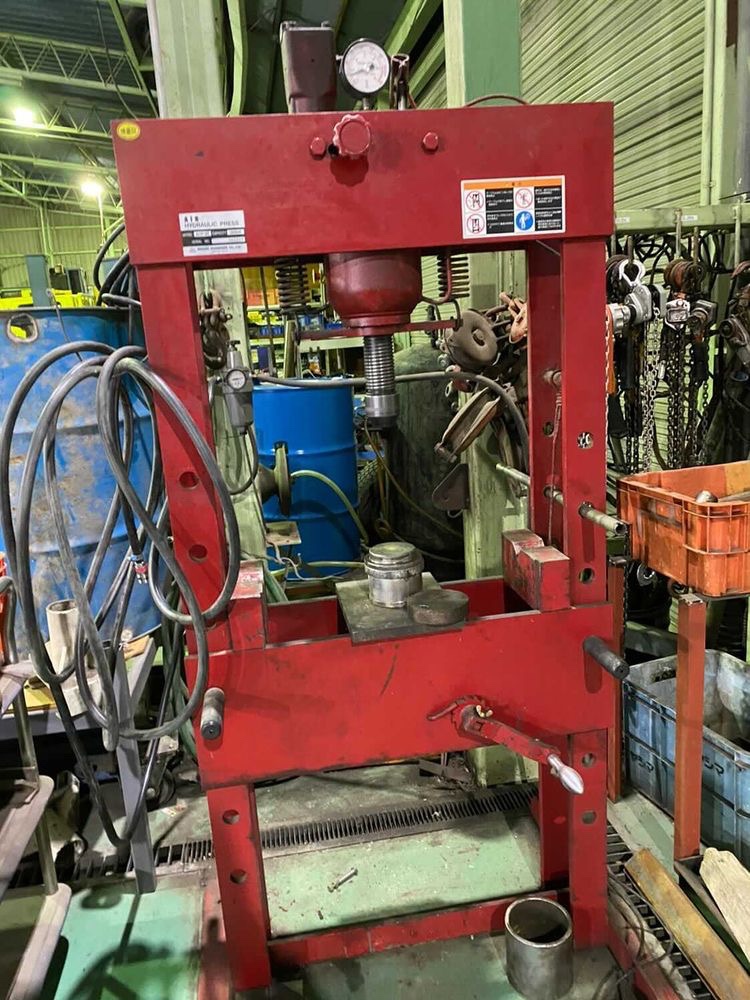

本来、アッパーアームのボールジョイントは、圧入されているので、圧入機(プレス)を使うのですが、そんなもの一般家庭にあるわけがありません。





そのため、この記事ではプレスを使わないやり方をお話ししていきます。



※友人に片側だけ、プレスを使わずにやってくれ。とお願いしたのはココだけの話。



アッパーアームのボールジョイント交換方法



アッパーアームのボールジョイントを交換する手順は、以下の通りです。



  1. ゴムブーツを外す
  2. Cクリップを外す
  3. ボールジョイントを抜く
  4. ボールジョイントを圧入する
  5. Cクリップとブーツを付ける



順番に画像付きでお話していきます。



※もらった写真ね。

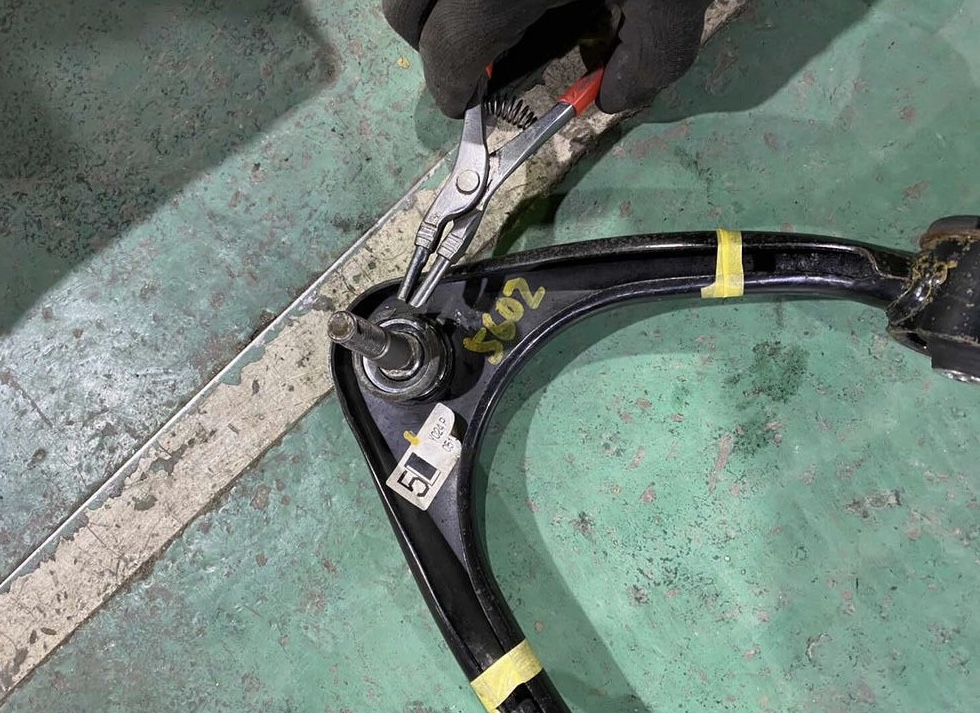

Cクリップを外す



ご存知の方も多いかもしれませんが、ボールジョイントは圧入されているものの、万が一の事を考えてCクリップが使われています。



つまるところ、このクリップを外さないことには、ボールジョイントは外せません。

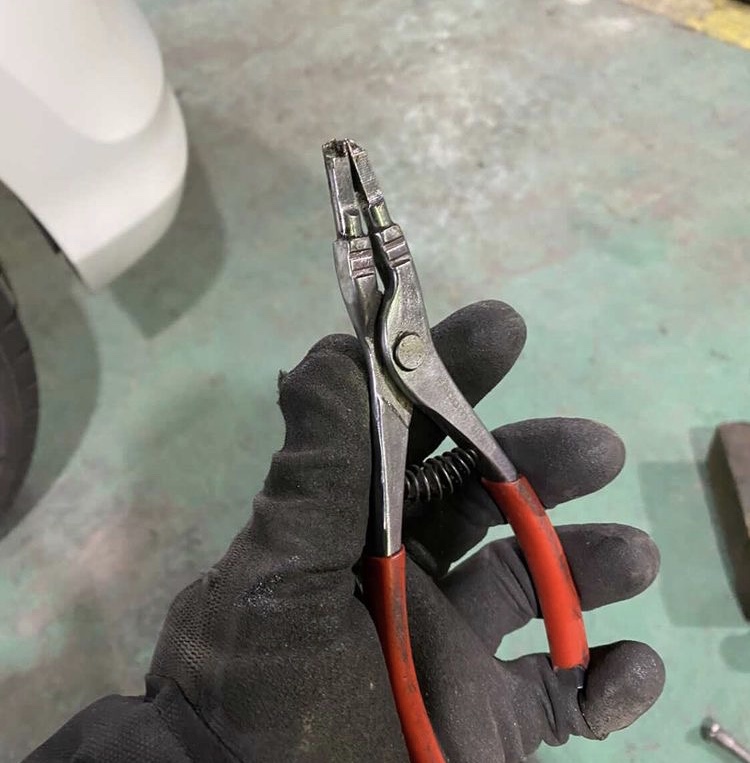

このような、【握ると開く】タイプの工具を使って外していきます。







※ゴムブーツを外さないと作業不可です。



この手の穴無しタイプのCクリップは、マイナスドライバー等で補助しながら作業すると上手くいきます。



ボールジョイントを抜く

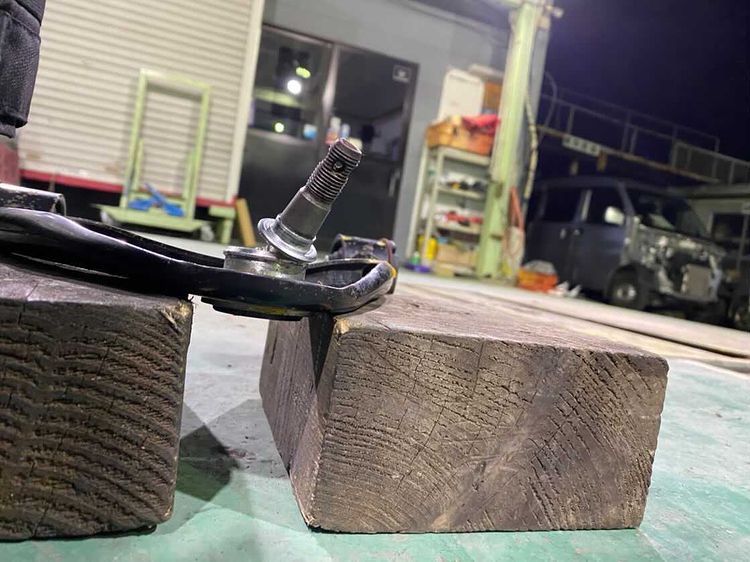

アッパーアームの両端(ボールジョイント部分にスペースを作るイメージ)に木の板を敷いて…



ソケットを当てるか、そのまま叩き抜いてやります。



ビックリするほどキチキチの圧入ではないので、上手く力を伝えることが出来ていれば簡単に外れます。



※叩く際にボールジョイントが逃げちゃうので、ディープソケットをあてがうと良いよ。



ボールジョイントを圧入する



ボールジョイントを圧入する際も、抜く時と同様にスペースを確保しつつ…

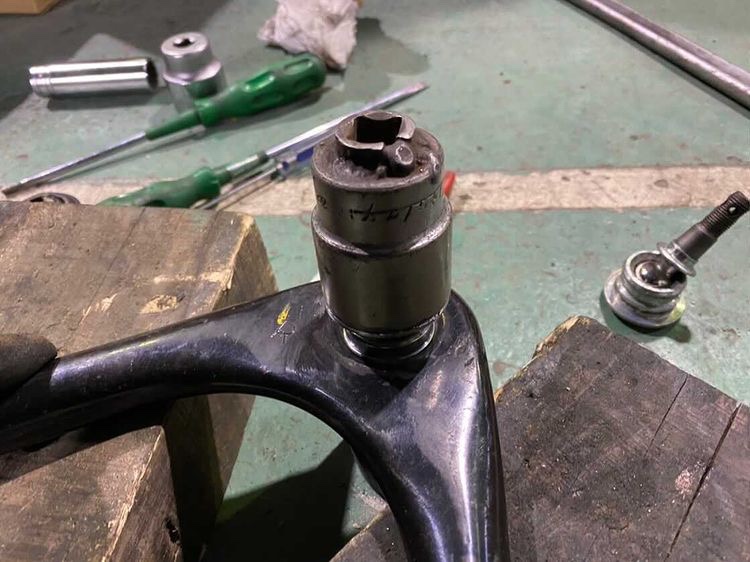

ボールジョイントに合うサイズのソケットをあてがい、垂直に叩き入れます。



しょっぱなから強く叩き入れようとしちゃダメだよ…。最初は優し目でお願いします。

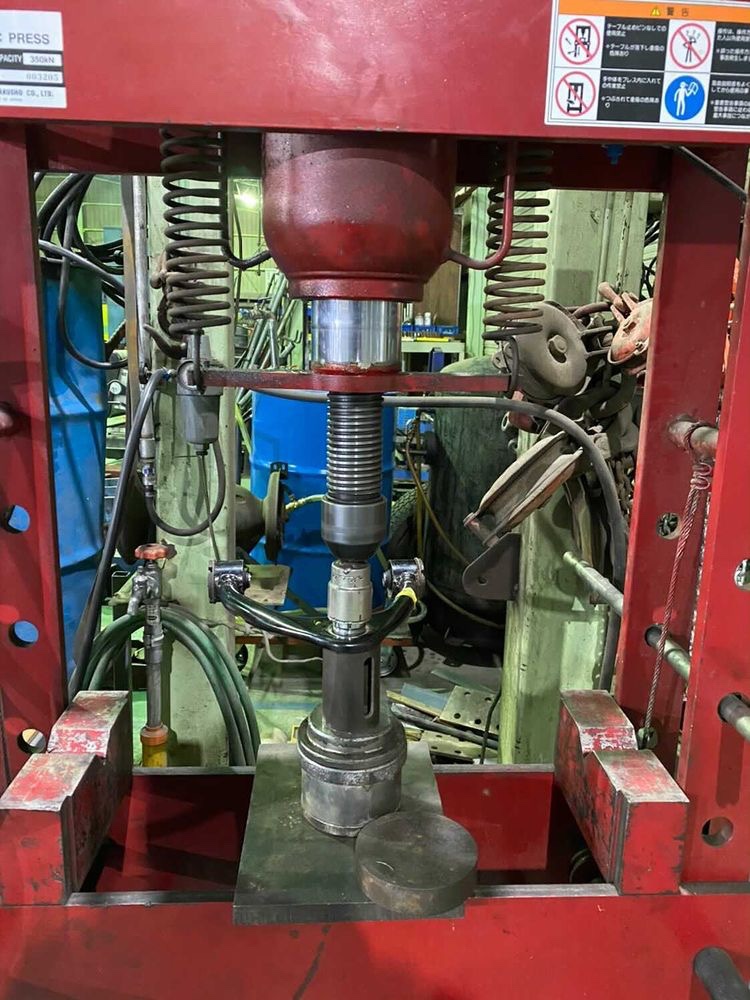

プレスを使ったやり方でも、ソケットをあてがい、ソケットを押し込むイメージです。



ソケット等を当ててやらないと、一点に力が掛かるため凹んじゃいます。力を分散させて圧入しないとね。

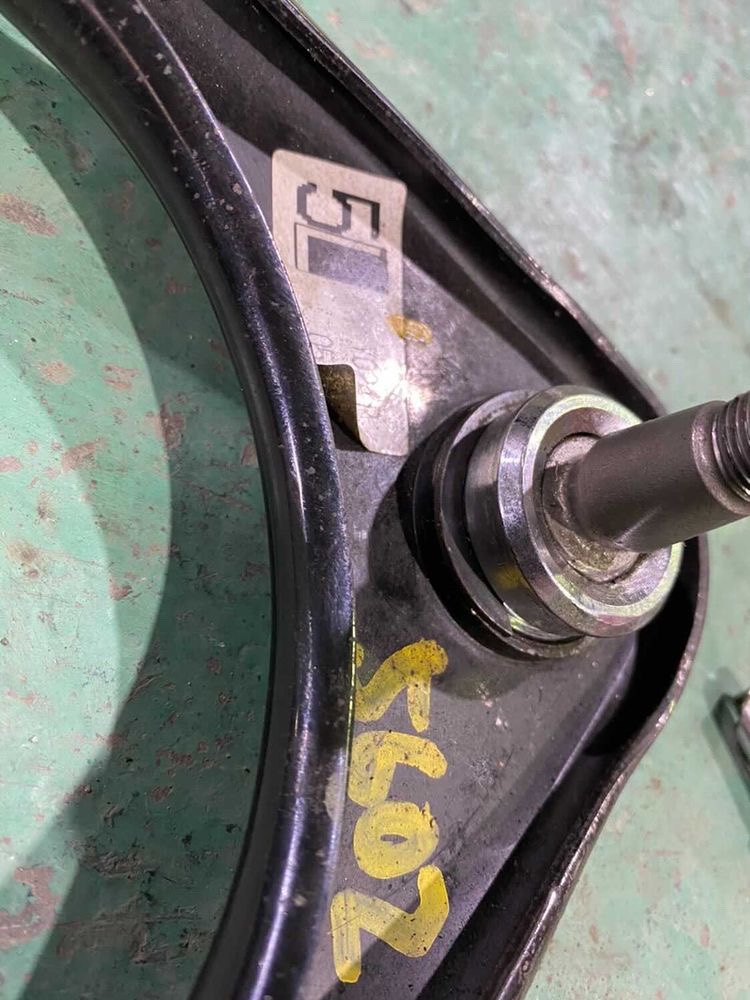

ボールジョイントの圧入が終われば、【Cクリップ】を忘れずに取り付けて、ゴムブーツを被せて作業完了です。



Cクリップの入れ忘れにご注意を。



あと言い忘れましたが、ブーツを被せる前にグリスの補充も忘れずに。リチウムグリスでOKです。熱がかかるところでは無いので、モリブデンの出る幕ではないです。





まとめ

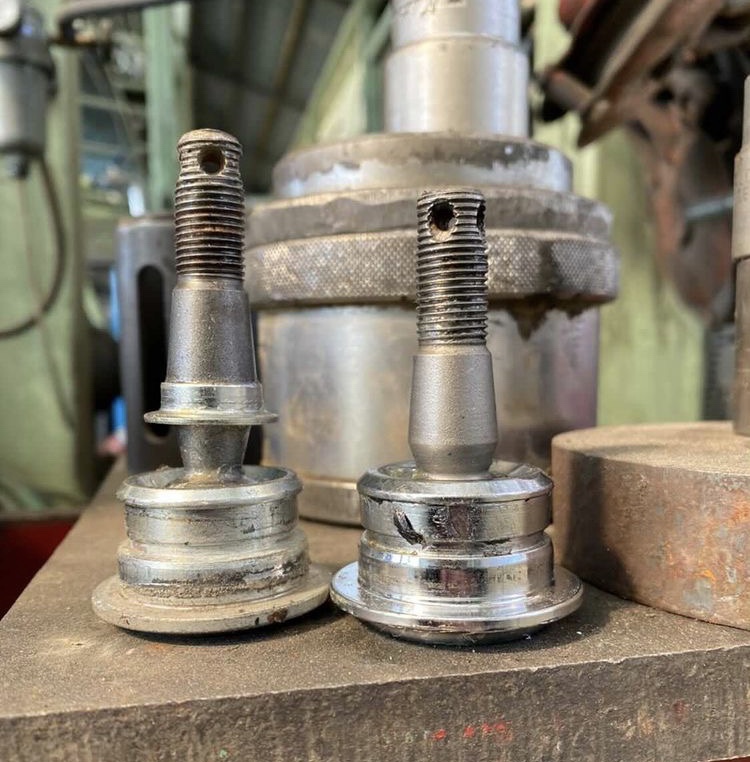

今回、純正アッパーアームのボールジョイントを交換した理由は、ショートタイプへの交換です。



ムーンフェィスと言うメーカーのモノです。※後日、ここの話は別記事にてお話しします。



ボールジョイントにガタがある場合や、長時間ブーツが破れたまま走行を続けた方なんかは、お早目の交換を。



アッパーアームの外し方については、こちらの記事をご確認下さい。



あわせて読みたい
【IS250(GSE20)】フロントアッパーアームの交換方法 レクサスのIS250(GSE20)のフロントアッパーアームを純正から調整式に交換しました。   フロントアッパーアームの交換方法を作業手順から使用工具まで分かりやす...



それでは。
