【MH21S】ウィンドウスイッチの交換。外し方

先日、ウィンドウスイッチの接触不良を改善するべく、ウィンドウスイッチを取り外し清掃作業を行いました。



そこでこの記事では、MH21・22(ワゴンRやスティングレー)のウィンドウスイッチの交換方法。外し方について紹介していきます。





目次

使用する工具



  • 内張外し
  • プラスドライバー





【MH21S】ウィンドウスイッチの交換。外し方

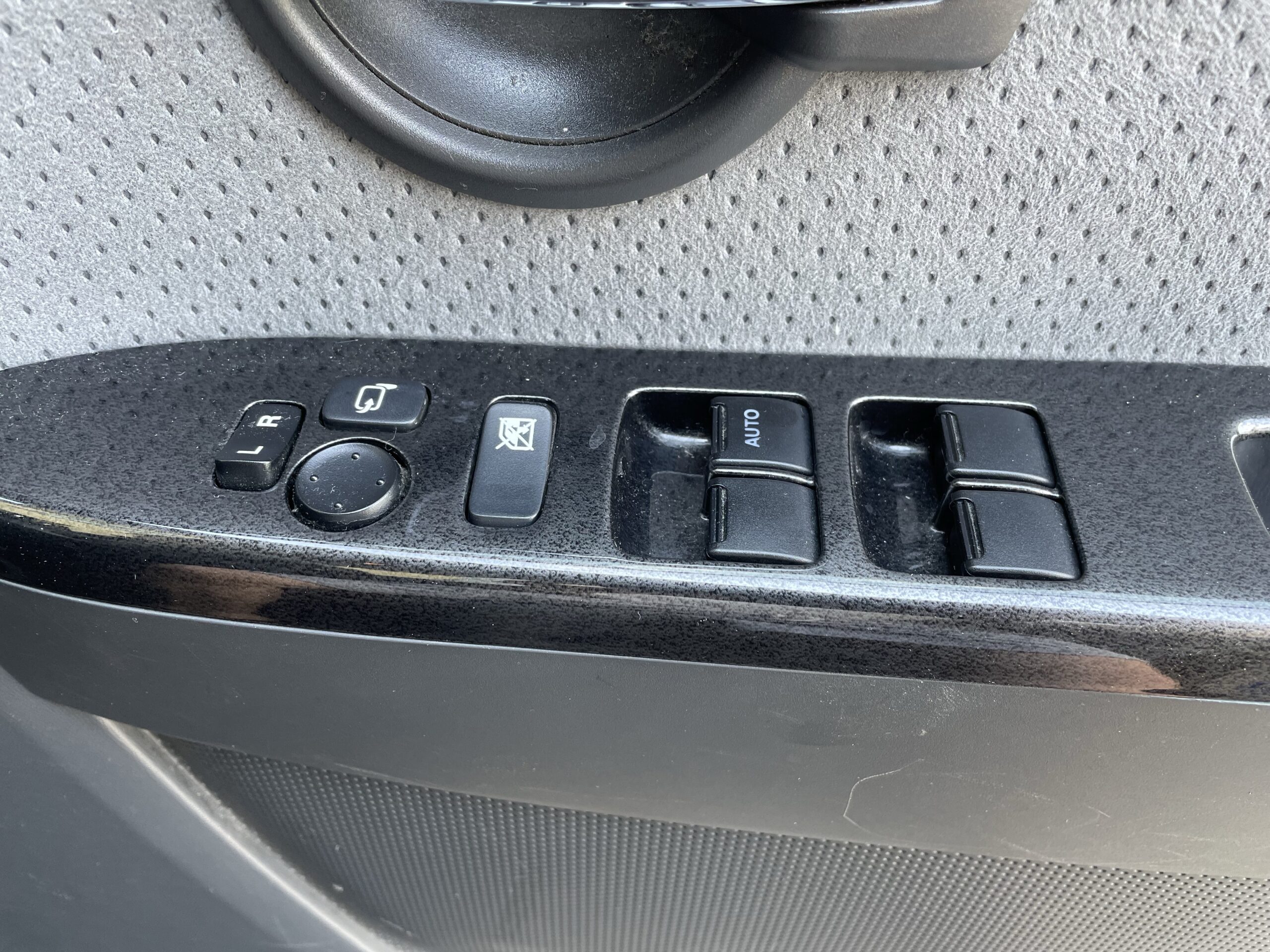

MH21Sのウィンドウスイッチは、裏側からネジ止めされているので、一度ドア内張を外してやる必要があります。



内張の外し方は、こちらをご覧下さい。



あわせて読みたい
【MH21S】ドア内張の外し方 ドアスピーカー交換に伴い、スピーカーバッフルの寸法確認のためドア内張の脱着作業を行いました。     送料無料 スズキ 各車用 17cmスピーカー用 バッフル M...

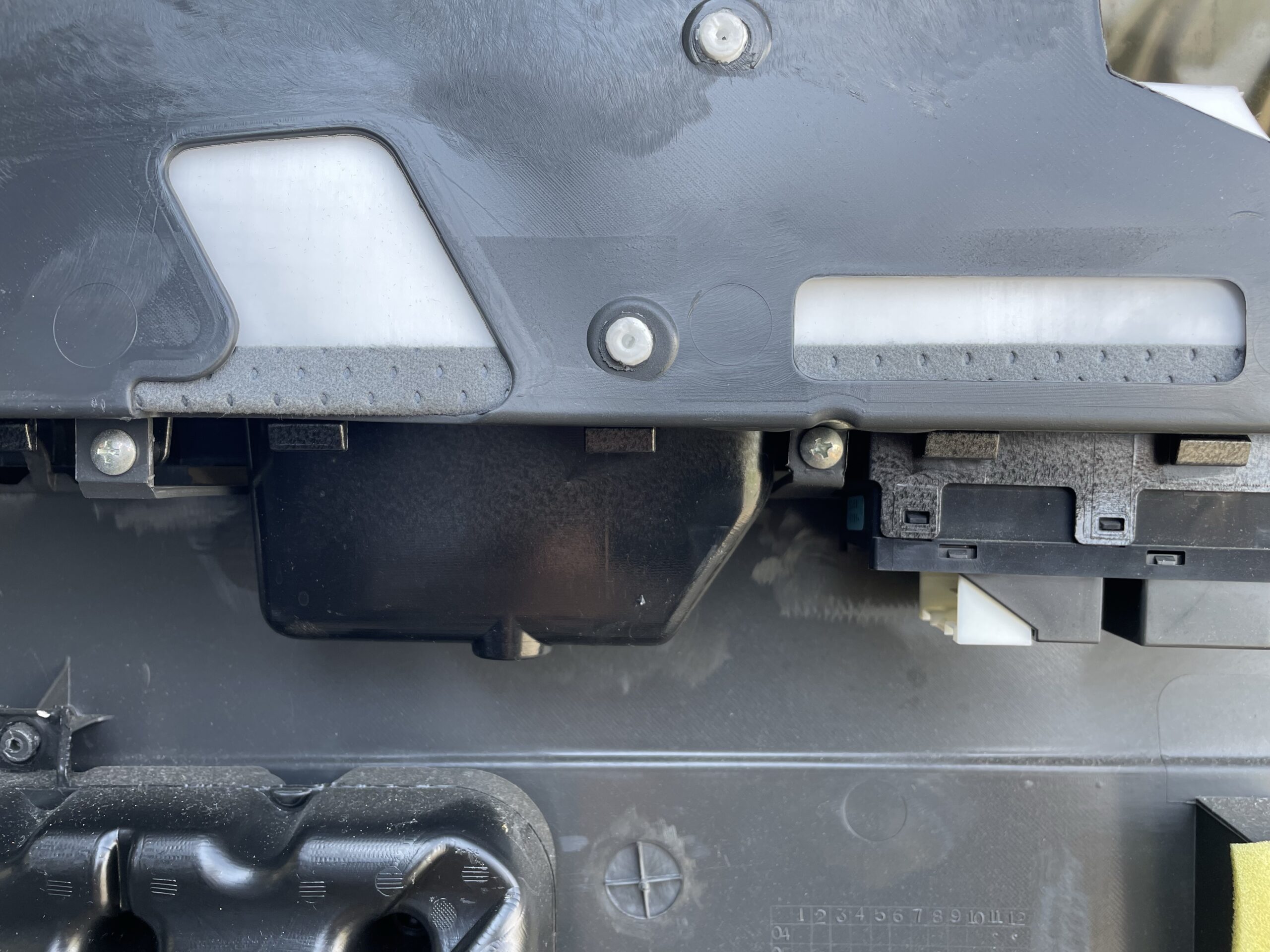

内張は外せたら、裏側にスイッチ部分を固定するプラスネジが合計【4個】ありますので、そちらを全て外します。

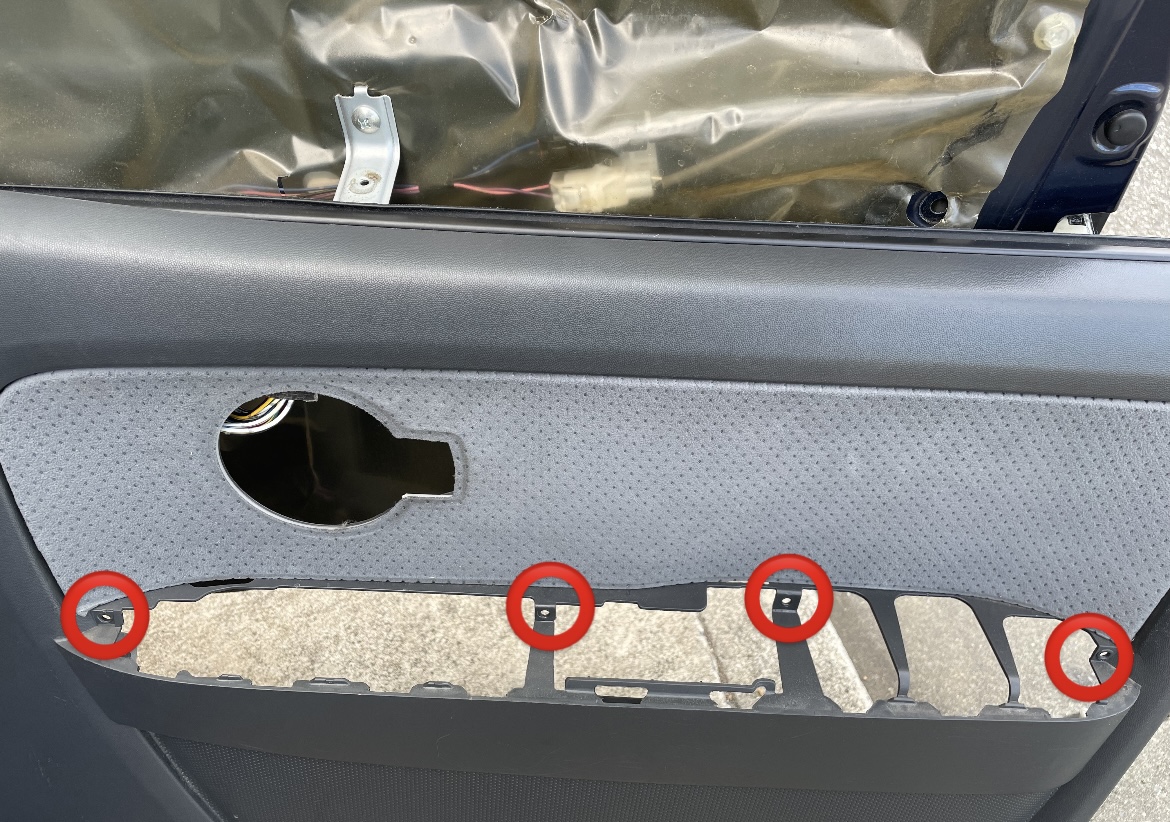

ネジを4つ外したら、あとはスイッチ部分の隙間に内張外しを差し込み、上に持ち上げると爪が外れて簡単に外すことが可能です。

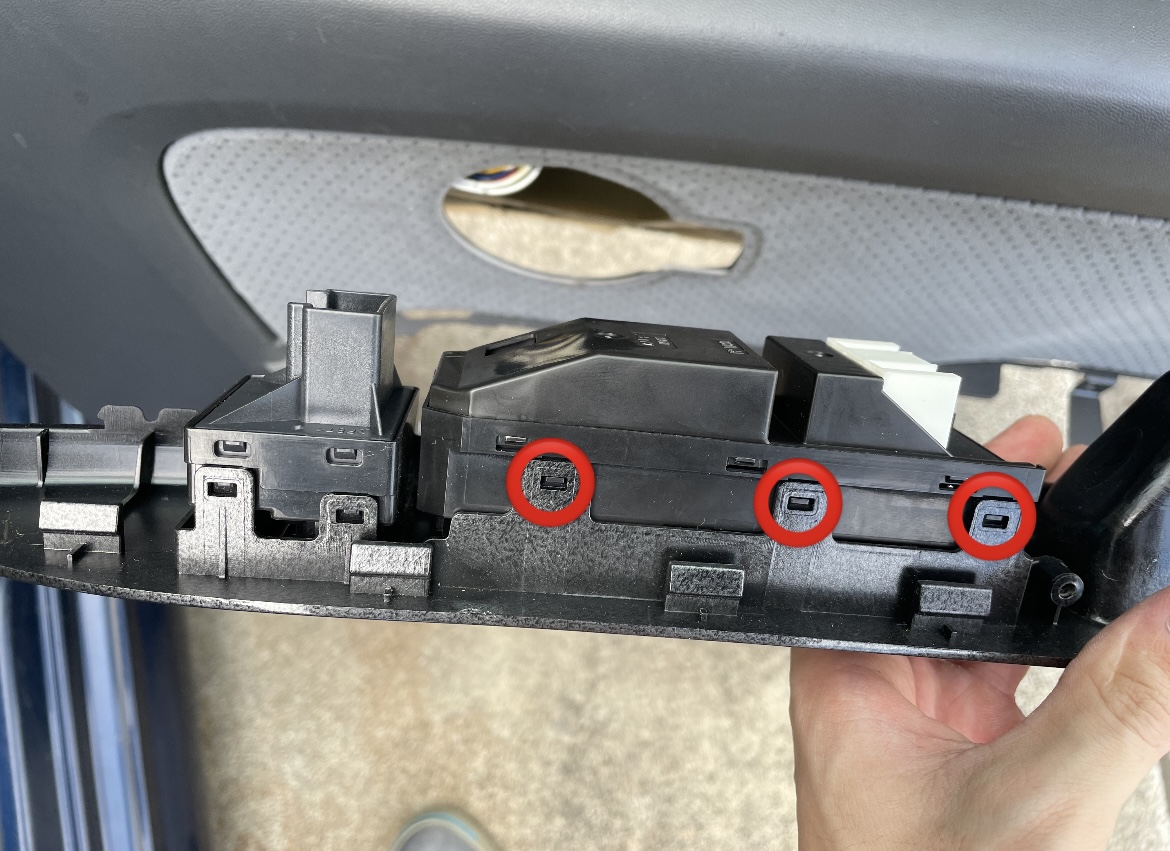

スイッチ部分が丸々外せたら、あとは裏目にある爪(画像の赤丸)を全部で6個持ち上げならが、ウィンドスイッチを引っ張るとスイッチ部分が外せます。



※画像の反対側にも同じ位置に同じ数の爪があります。



MH21のスイッチは爪で引っ掛かっているだけです。





あとは交換するウィンドウスイッチを逆の手順で付け替えれば作業完了です。



  • 社外新品 3000円程度
  • 純正新品 15000円程度



社外品で十分です…。





接触が悪い場合は、スイッチを交換しなくても、一度分解して接点部分を掃除すれば解決するので、新品に交換しなくても全然問題解決することが可能です。



あわせて読みたい
パワーウィンドウスイッチの分解と接点部分の清掃 車を購入した際から、ウィンドウスイッチが反応が少々悪く、窓がスムーズに開いたり開かない時があったりと、スイッチ不良があったので、スイッチを分解して接点部分の...



まとめ



MH21・22のウィンドスイッチは、裏からネジ止めされているので、交換するのに一度ドア内張を外す必要があるので、少々作業が面倒です。



ウィンドスイッチの接触が悪い場合は、スイッチを交換しなくても問題解決することも可能です。分解して、接点復活剤を使って接点部分を擦って掃除するだけです。





詳しくはこちらの記事をご覧下さい。



あわせて読みたい
パワーウィンドウスイッチの分解と接点部分の清掃 車を購入した際から、ウィンドウスイッチが反応が少々悪く、窓がスムーズに開いたり開かない時があったりと、スイッチ不良があったので、スイッチを分解して接点部分の...



それでは。
