【モンキー】純正テールランプのLED化。バルブ形状は何?4Lも5Lも同じ。

先日、モンキーのウインカーバルブをLED化した際に、テールランプのバルブが切れていることに気が付いたので、ウインカーとセットでLED化しようと思います。



▪️ウインカーのLED化

あわせて読みたい
【モンキー】ウインカーのLED化。リレーはどれを使う?バルブ形状は? モンキーのウインカーバルブには、白球バルブを使っていたのですが、日中ウインカーが見えづらいため、ウインカーバルブをLED球に交換していきます。   そこでこの...



そこでこの記事では、モンキーの純正テールランプをLED化する方法について紹介していきます。



今回、LED化するテールランプは、ホンダ純正の4Lモンキーのてールランプですが、5Lモンキー(12V)の純正テールランプのバルブ形状も同じです。





目次

純正テールランプのバルブ形状



モンキー純正(4L、5L)のテールランプに使用されているバルブ形状は以下の通りです。



  • S25
  • BAY15D
  • ダブル球



ピンの位置は対角線上にあり、高さ違いのバルブになりますので、購入時はそこだけ注意です。S25だけに気を取られていると、購入するべき口金を間違える可能性があります。



必ず、S25の口金が【BAY15D】です。

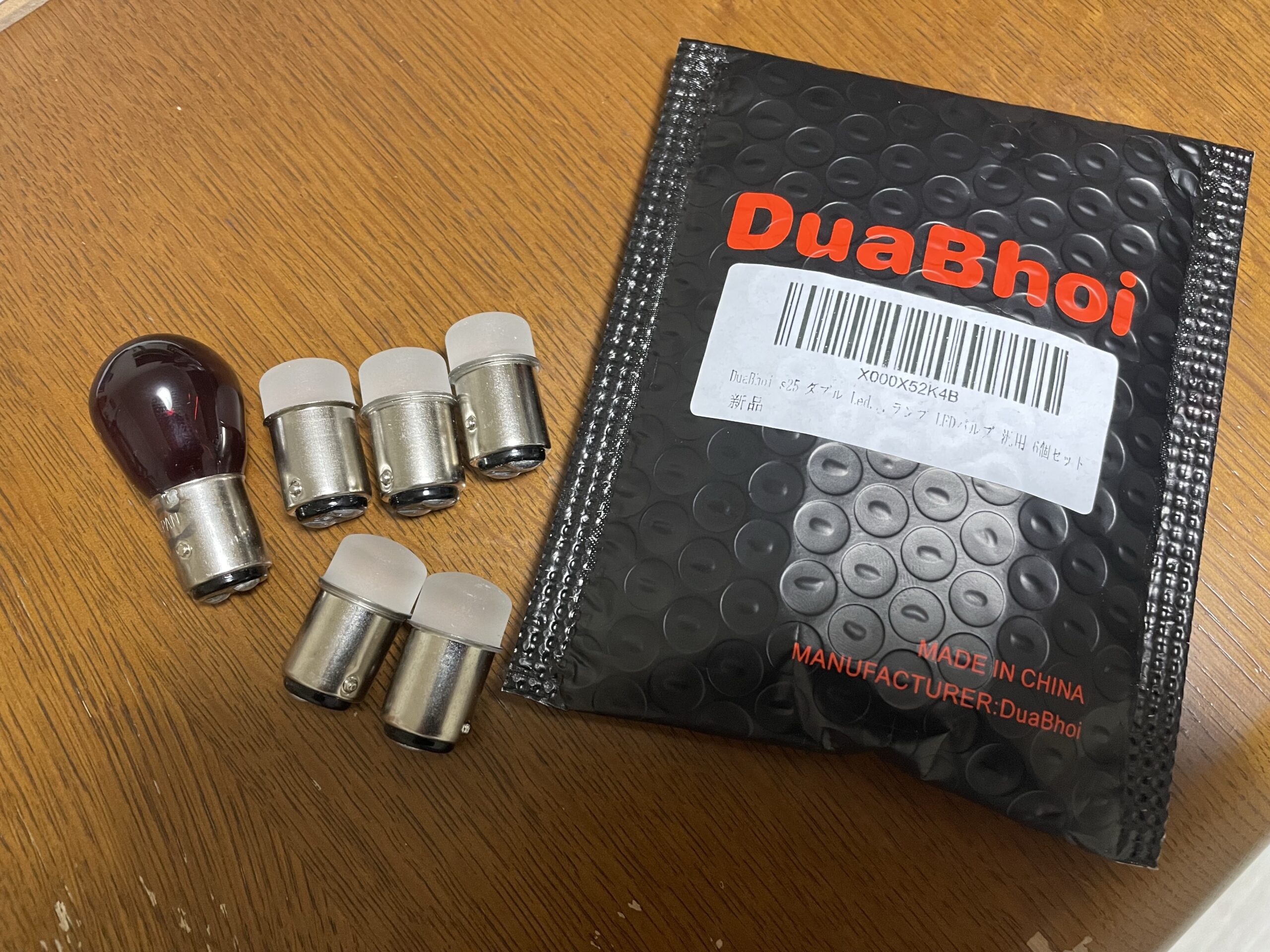

▪️今回使用したバルブ



個数は6個とかなり余分にありますが、価格帯や明るさは申し分ありません。耐久性に関しては分かりませんが、ネットショッピングのレビューは悪くなかったので問題ないかな?と言うのが個人的な意見です。



予備が5個もありますし…。笑



【モンキー】テールランプのLED化

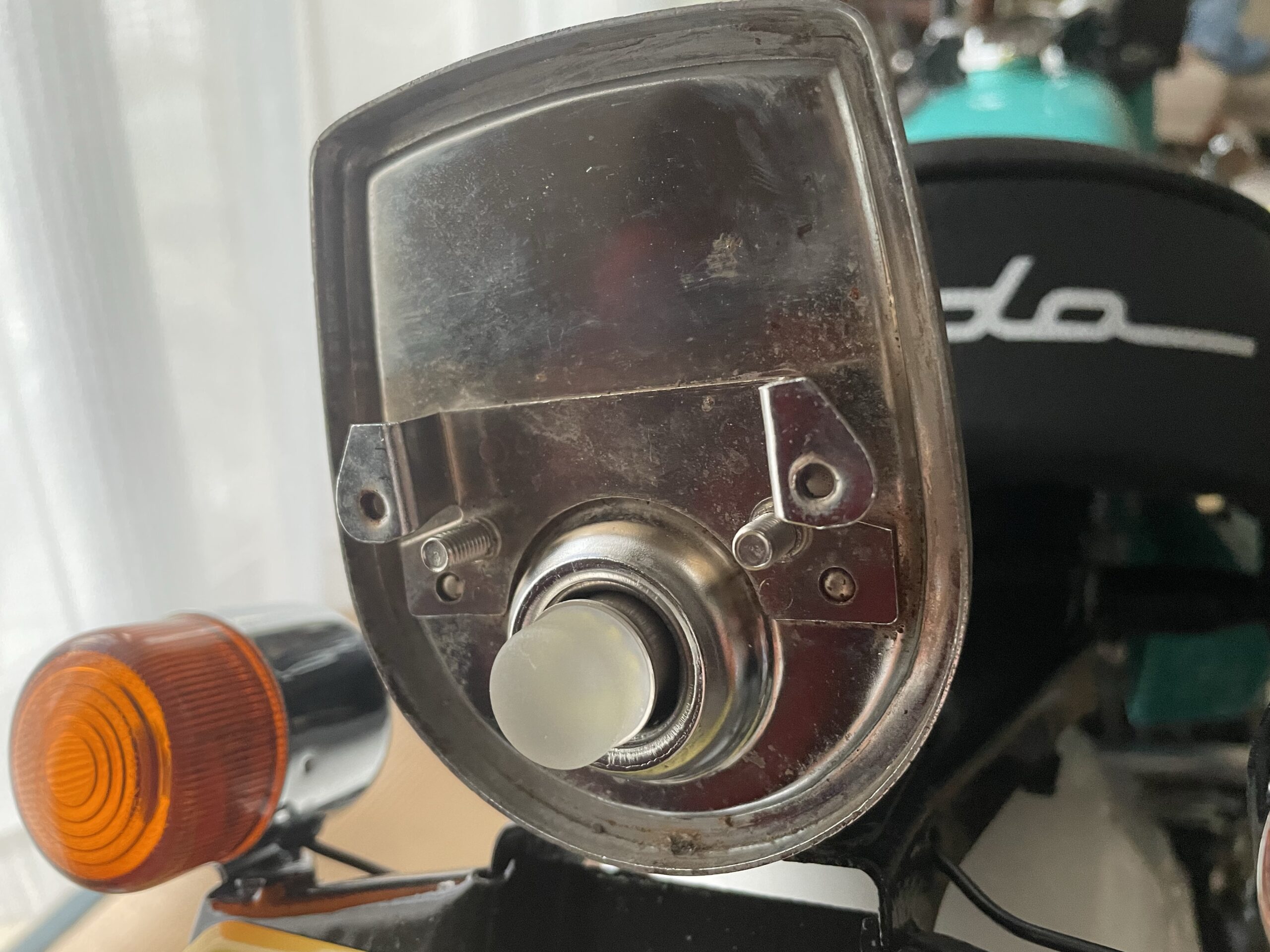

テールランプバルブをLED化する際には、テールレンズを固定しているプラスネジ2本を取り、テールレンズを取り外したら今付いているバルブを左回しで取り外してやります。



スプリングでバルブを押さえつける構造になっているので、少しだけ押し込みながら回すと簡単に外せます。

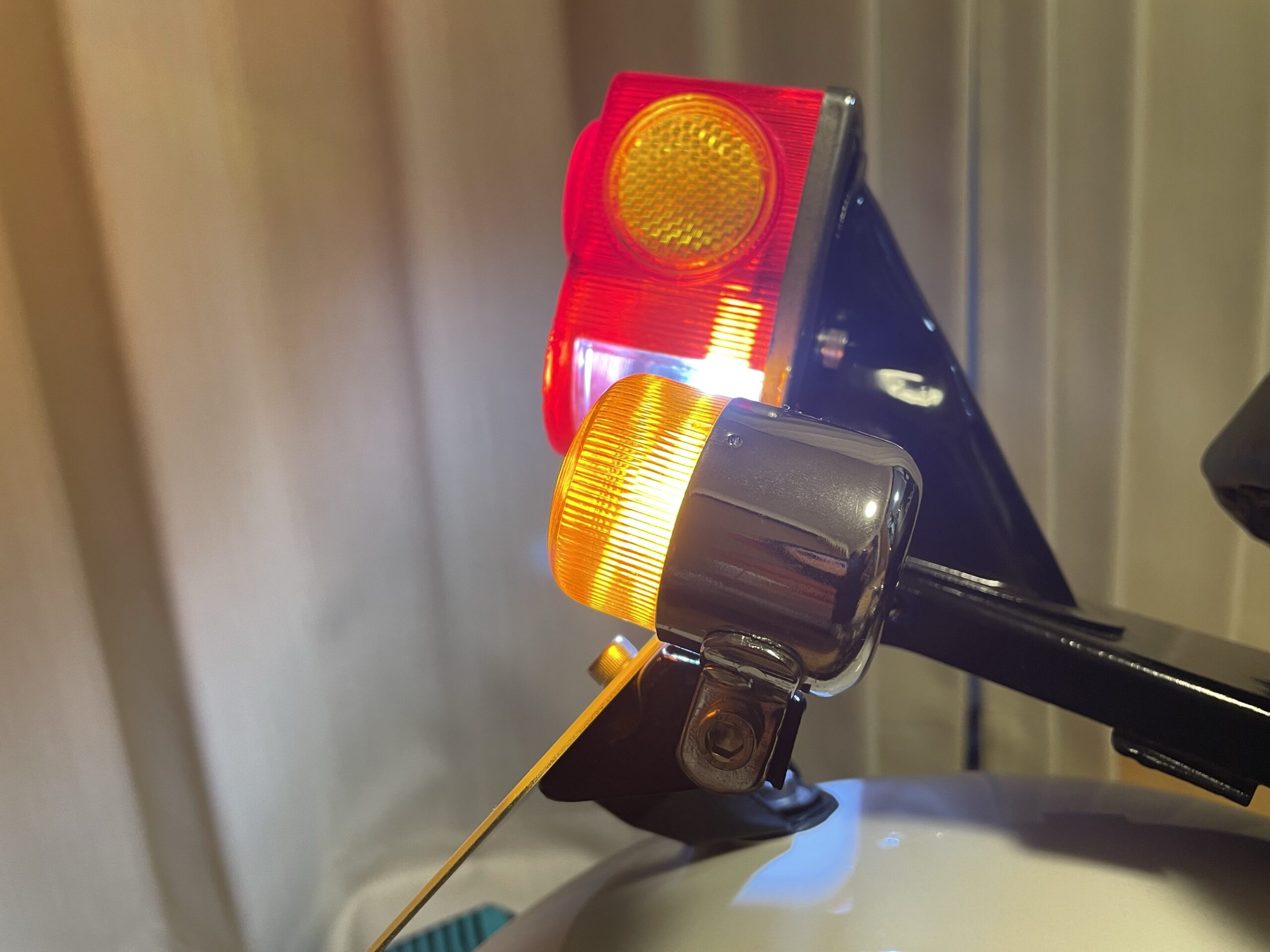

あとは逆の手順で用意したLEDバルブを取り付けてやれば、テールランプのLED化が完了です。





バルブを取り付ける際にも、バルブを少し押し込みながら回すとハマります。もし、バルブがハマらない場合は、バルブの向きを180度反転させて再度取り付けすれば取り付け出来ます。



※ピンが高さ違いのため、取り付け出来る向きと出来ない向きがあります。



まとめ



モンキーのテールランプをLED化したい場合は、【S25の口金BAY15D】と言うバルブ形状のLEDバルブを用意して、今ついているテールランプバルブとそっくりそのまま交換してやるだけです。



ダブル球とシングル球がありますが、購入するのは【ダブル球】です。



▪️S25の口金BAY15D







ウインカーと違って、他にやるべきことはありませんので、バルブだけを用意してやれば、純正のテールランプがLED化されます。



ウインカーの場合は、リレーをセットで交換してやらないと、点滅しなくなっちゃいますので注意です。



あわせて読みたい
【モンキー】ウインカーのLED化。リレーはどれを使う?バルブ形状は? モンキーのウインカーバルブには、白球バルブを使っていたのですが、日中ウインカーが見えづらいため、ウインカーバルブをLED球に交換していきます。   そこでこの...



それでは。
