8Pタイプのウインカーリレーを使ってちょっとした悪戯がしたくなり、８Pカプラーの配線図を調べて、それぞれどこに繋がっているのか調べました。
そこでこの記事では、8Pタイプのウインカーリレーの配線図について展開しておきます。
目次
8Pウインカーリレーの配線図
手書きで申し訳ありませんが、8Pウインカーリレーの配線詳細は上の画像にある通りです。
- IG電源
- 右ウインカー出力
- 左ウインカー出力
- 常時電源
- 左ウインカースイッチ
- 右ウインカースイッチ
- アース
- ハザードスイッチ
※IG電源＝ACC、常時電源＝バッテリー +
上の数字は、8Pタイプのウインカーリレーカプラ側から見た際の図です。数字はこちらで適当に振ってあるものになりますので、正しい数字とは限りませんので注意して下さい。
- ACC電源 ウインカー用
- B +電源 ハザードランプ用

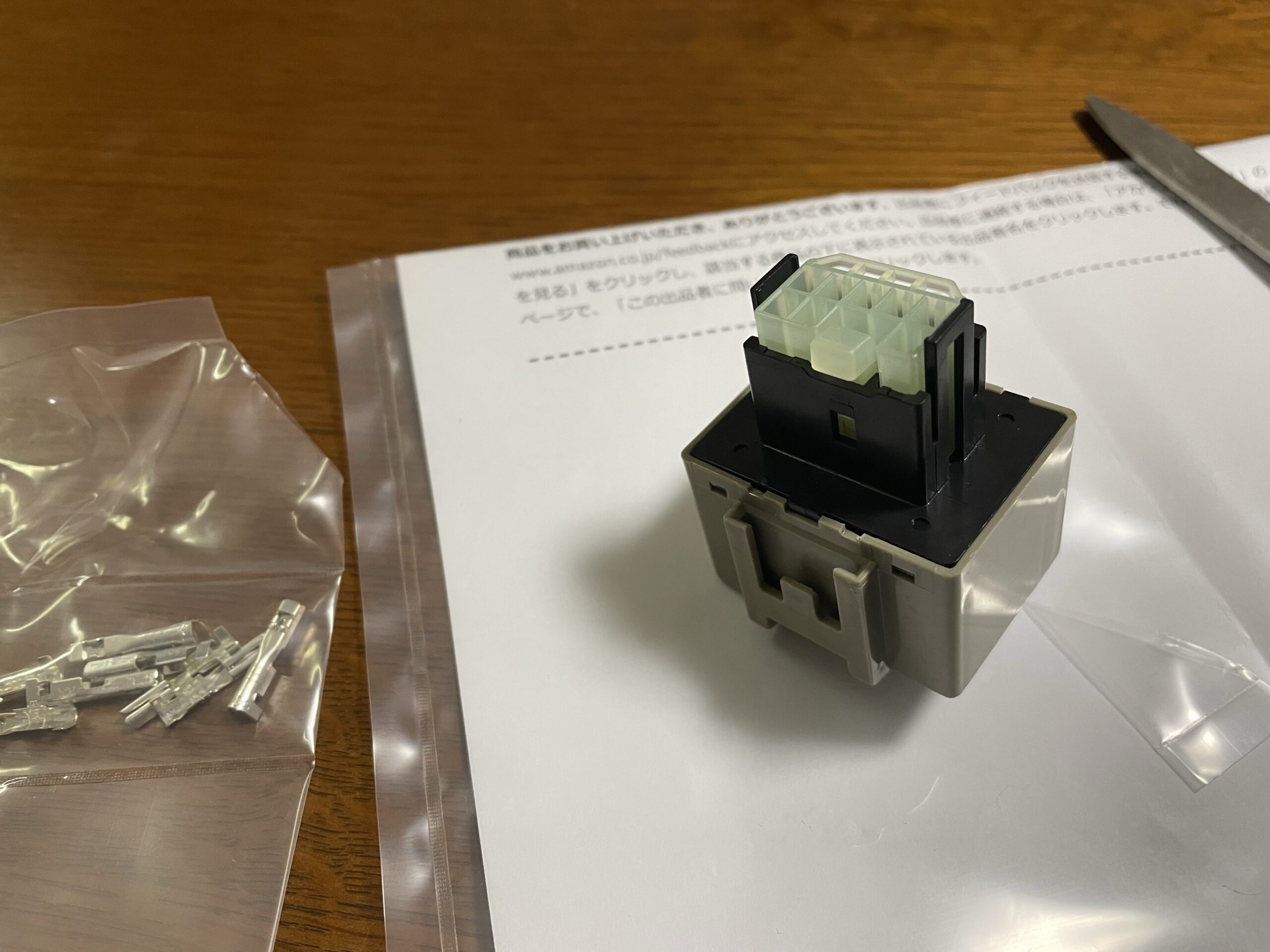

ちなみに、8Pタイプのウインカーリレーに適合するメス側のカプラーはこれ。大手ECサイトだと、Amazonが最安値でした。
バッチリハマります。
それでは。
