ウインカーリレーが見当たらない…。ウインカーリレーが無い車も存在します。



ウインカーリレーの交換を使用と思ったんですが、ウインカーリレーがどこにも見当たりません…。ヒューズBOX以外だとどこにある可能性がありますか?



以前、何度かこのような質問を頂いたことがあります…。



ウインカーリレーが見当たらない場合は、ウインカーリレーを採用しておらずIC制御されているケースが多いです。この記事では、ウインカーの制御について簡単に紹介していきます。



合わせて、ウインカーリレーで制御している車なのか?ICによる制御なのか?この見分け方についてもお話しします。





目次

ウインカーリレーがない場合はIC制御



ウインカーリレーを探しても、ウインカーリレーがどこにも無い車は近年増えてきています。



これは、ウインカーリレーでウインカーの点滅操作を制御しているのではなく、ICチップによって制御されているためです。リレーを使用するよりも遥かに合理的で安く作りやすくなるためです。



ウインカーレバーから信号を受け取るのが、【リレー】なのか【ICチップ】なのか?この差です。どちらも、ウインカーレバーからの信号を読み取り、ウインカーバルブに電気を送るという点もリレーであろうとICチップであろうとそこは同じです。



今後はウインカーリレーを採用する車は無くなるので無いかと思います。知らんけど…。



肌感覚ですが、2010年前後ぐらいを境に、ウインカーリレーを使用せずIC(電子)制御にてウインカーの点滅をさせている車が増えてきている印象です。早い車だと2007年式の車で電子制御が行われている車を見たことがあります。



欧州車はもっと早い段階からですね。基本的に欧州車の方が日本車よりも色々早い…。余談ですが、これは車に限らず、全てに言えることだと思います。



リレー制御かIC制御かの判断方法

ウインカーリレーを探しても、どこにもウインカーリレーが見当たらない場合は、ほとんどの確率でIC制御かと思われますが、メーカーによっては、かなり奥まったところにウインカーが取り付けられているケースもあります。実際にそのパターンに遭遇した経験も…。



リレーでウインカーを制御しているのか?ICで制御しているのかを判断する材料は以下の通りです。



  • 点滅音が電子音(ピコピコ音)
  • バックランプに入れると点滅音が消える、小さくなる
  • スピードメーター付近から点滅音がする
  • ドアスピーカーから点滅音がする



この中のどれか1つでも該当していたら、その車にはウインカーリレーが採用されていないことが確定です。



もしどれにも該当しないようでしたら、ウインカーを点滅させた状態で運転席や助手席の裏側を覗き込み、ウインカーの点滅音が鳴る方へ鳴る方へと近寄っていけばウインカーリレーに巡り合えるでしょう。

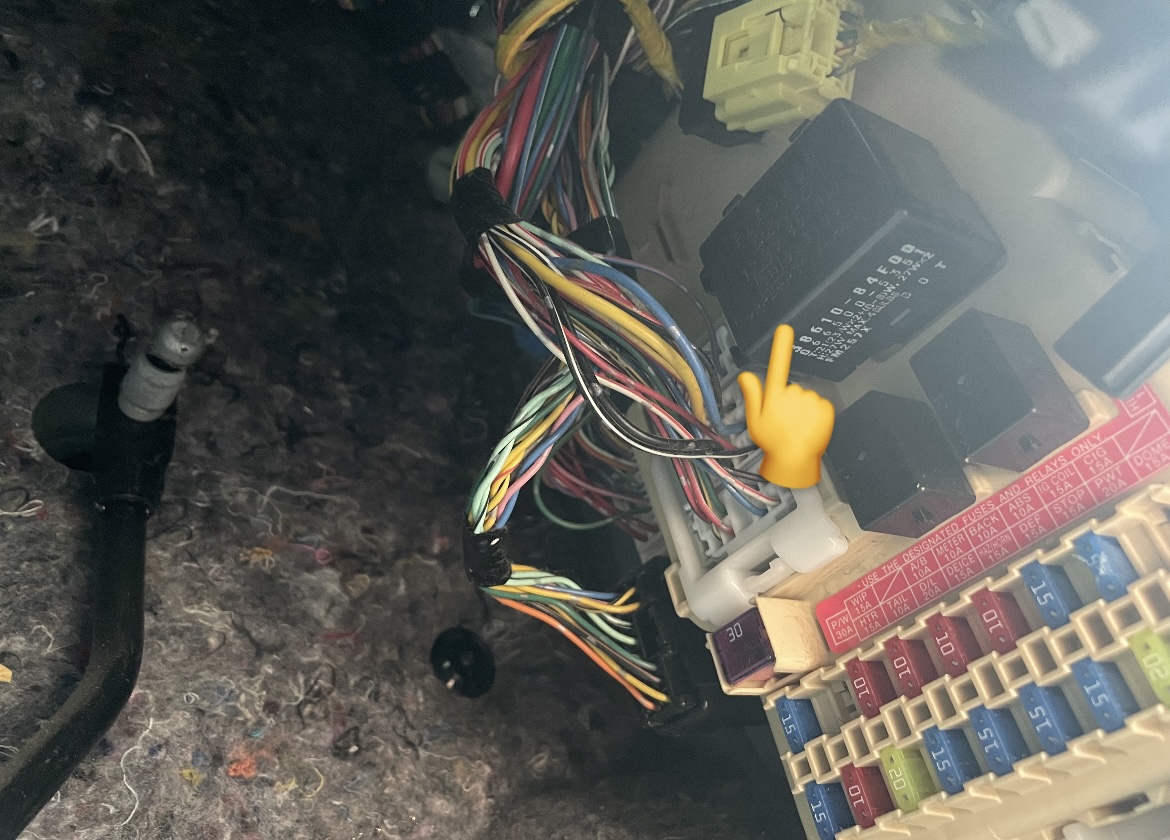

僕自身がこれまでウインカーリレーを交換したトヨタの車で、色々カバー類を外してかつ室内から見て裏側にリレーが取り付けられている車がありました…。





あわせて読みたい
【IS250(gse20)】ウインカーリレーの交換方法 先日、IS250(gse20)のウインカーリレーを交換しました。   IS250のウインカーリレー交換に使った工具から、ウインカーリレーの場所、交換方法について解説してい...



ウインカーリレーが無い車にリレーを取り付けることも可能



この質問をかなり多かったうちの1つで、ウインカーリレーがないIC制御の車にリレーを付けることは出来ないのか?という問題。



これに関しては、当然IC制御式の車であろうと、ウインカーリレーを取り付けることは可能です。全ての車で可能かと思います。



▪️IC制御の場合

  • ウインカーレバー→ ICチップ→ ウインカーバルブ



▪️リレー制御の場合

  • ウインカーレバー→ウインカーリレー→ウインカーバルブ

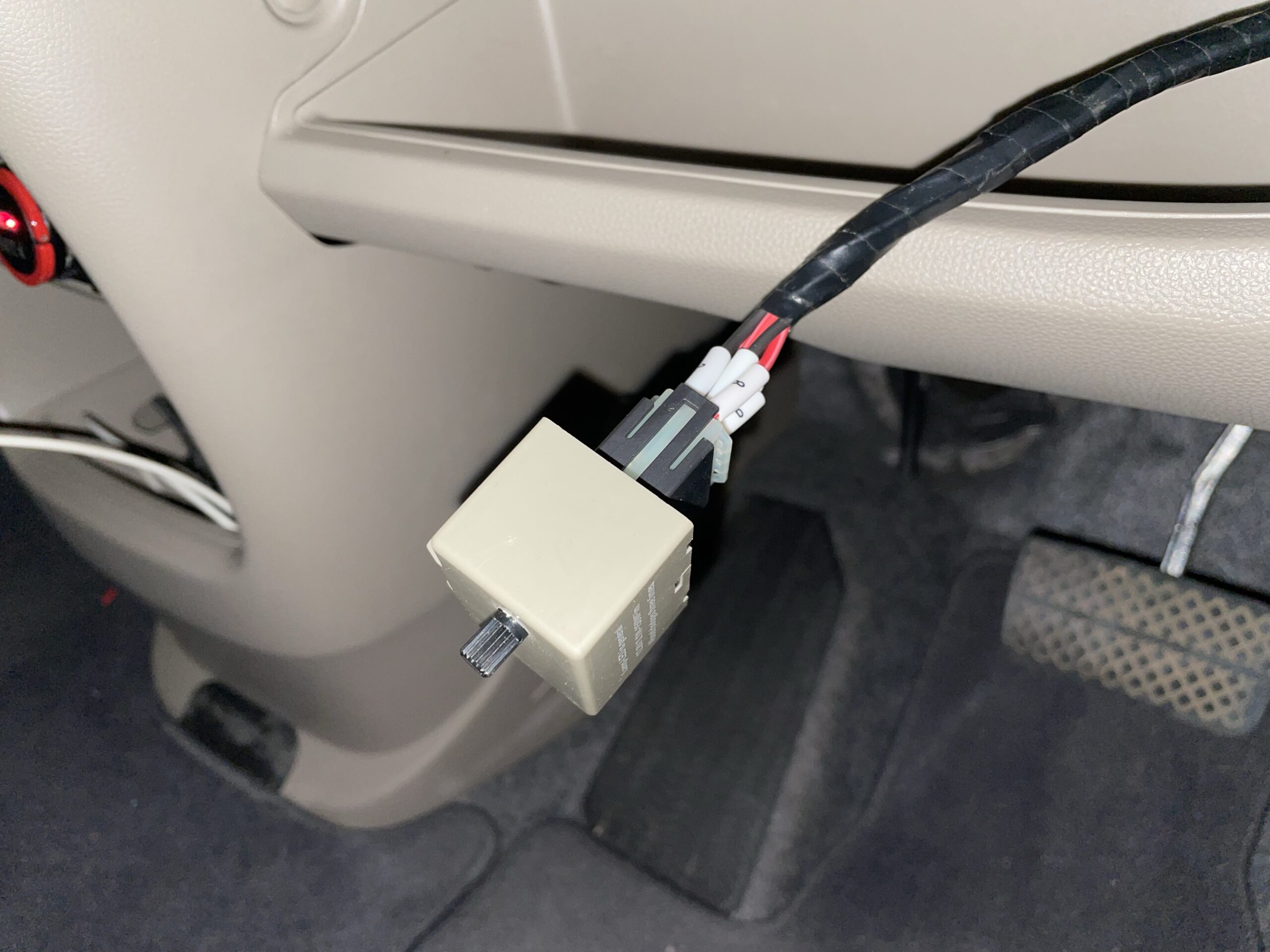

そのため、ICチップからウインカーバルブに電気を送る回路を断ち、新たにウインカーリレーからウインカーバルブに電気を送る回路を設けてやれば、ウインカーリレーが存在する車同様に、リレーを使ってウインカーを点滅させることが可能です。



ようやく、これをやる機会が出来たので、先日実行しました。ただ、配線を繋ぎ合わせたらそれで完了。と一筋縄でいくとは限りません…。詳しくはこちらの記事をご覧下さい。



あわせて読みたい
電子制御の車にウインカーリレーを取り付け。点滅スピードの調整が可能に。   ウインカーの点滅スピードを調整することが出来るウインカーリレーがあるのに、私の乗っている車にはウインカーリレーが使われていないから、それが使えない......







まとめ



ウインカーリレーが見当たらない場合、ウインカーリレーがそもそも無い場合が多いです。これは、リレーにてウインカーの点滅を制御しているのではなく、ICチップにてその制御を行なっているためです。



IC制御なのかリレー制御なのかは、以下の内容から判別が可能です。



  • 点滅音が電子音(ピコピコ音)
  • バックランプに入れると点滅音が消える、小さくなる
  • スピードメーター付近から点滅音がする
  • ドアスピーカーから点滅音がする



これらどれかにでも該当する場合は、ウインカーリレーが無い車です。すなわち、ICによってウインカーの制御が行われている車になります。



もし、ウインカーリレーが無い車だけど、何かしらの理由でウインカーリレーを使って制御したい場合は以下の方法でリレーを新規取り付けすることが可能です。



あわせて読みたい
電子制御の車にウインカーリレーを取り付け。点滅スピードの調整が可能に。   ウインカーの点滅スピードを調整することが出来るウインカーリレーがあるのに、私の乗っている車にはウインカーリレーが使われていないから、それが使えない......



ハイフラ対策であれば、間違いなく抵抗を噛ませる手段を取った方が断然楽ですけどね…。





それでは。
