クラッチワイヤーのダストカバー製作と交換

去年のホットロッドカスタムカーショー前から少し気になっていた箇所の1つ。



クラッチワイヤーのダストカバーを製作して、部品の交換を行いました。



今回ダストカバーを交換するクラッチワイヤーは、武川製のスペシャルクラッチ用です。





目次

ダストカバーの製作

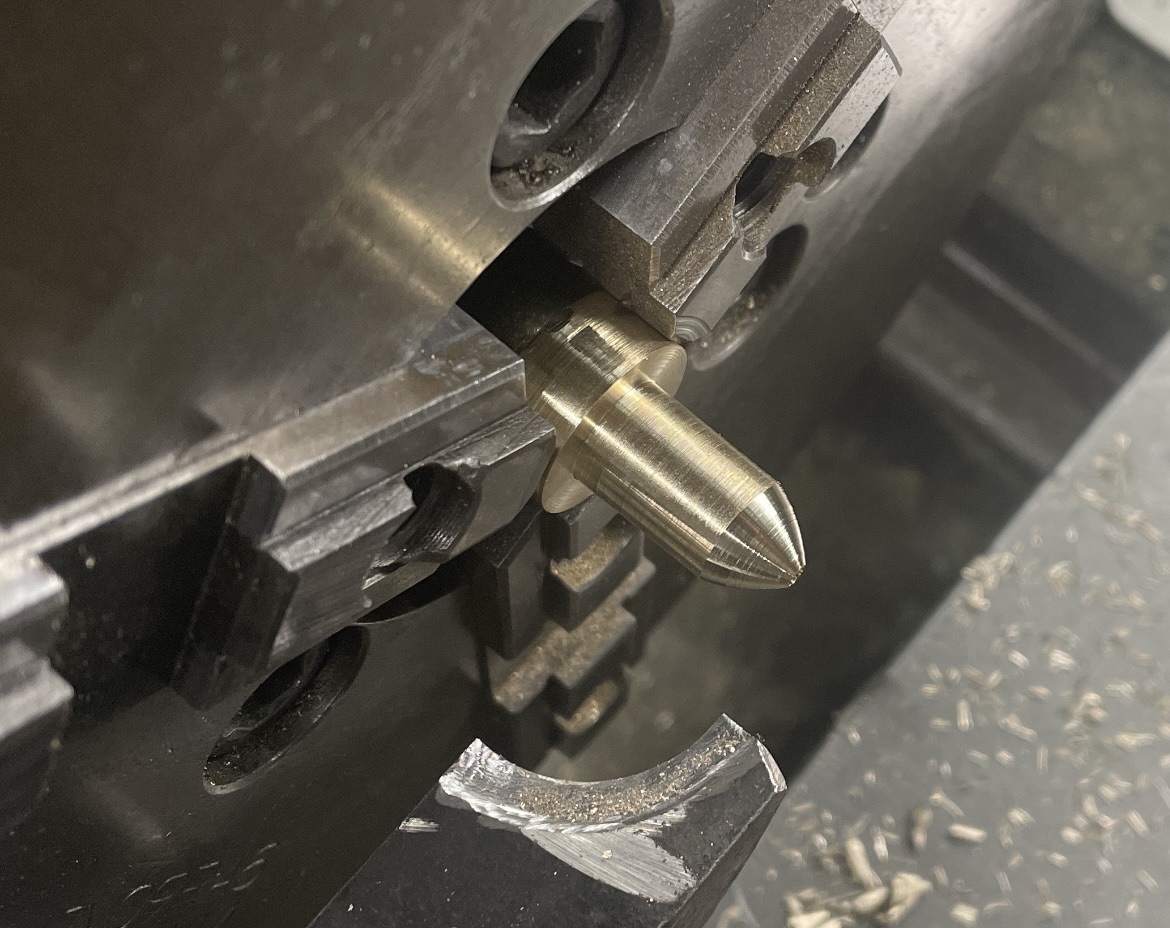

ダストカバーの製作は、真鍮の丸棒を汎用旋盤にて加工して製作しました。



アクスルカラーの製作時に購入した25ミリの真鍮丸棒のあまりで製作したので、12ミリまで外径を削ったのち、先端を少しR形状に切削し、内側にM8のタップを切り、クラッチワイヤーが通るための2.5ミリの穴を開けたシンプルなものです。



太めの真鍮丸棒は地味に高いから、12ミリを購入しようと思っていたけで面倒になり…。





全長は、適当に突っ切りバイトでカットしただけ。

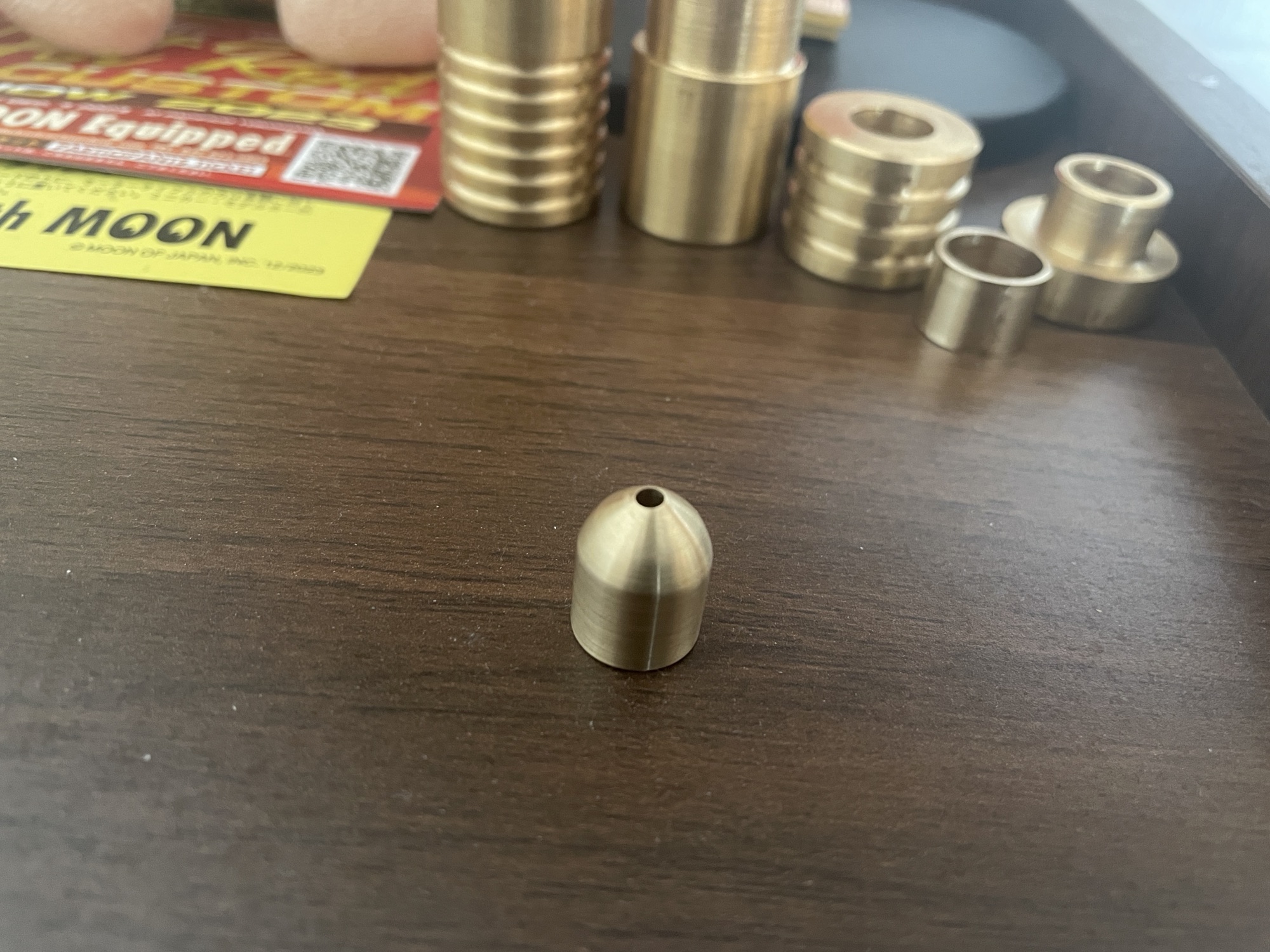

完成するとこんな感じ。





クラッチワイヤーのダストカバー交換

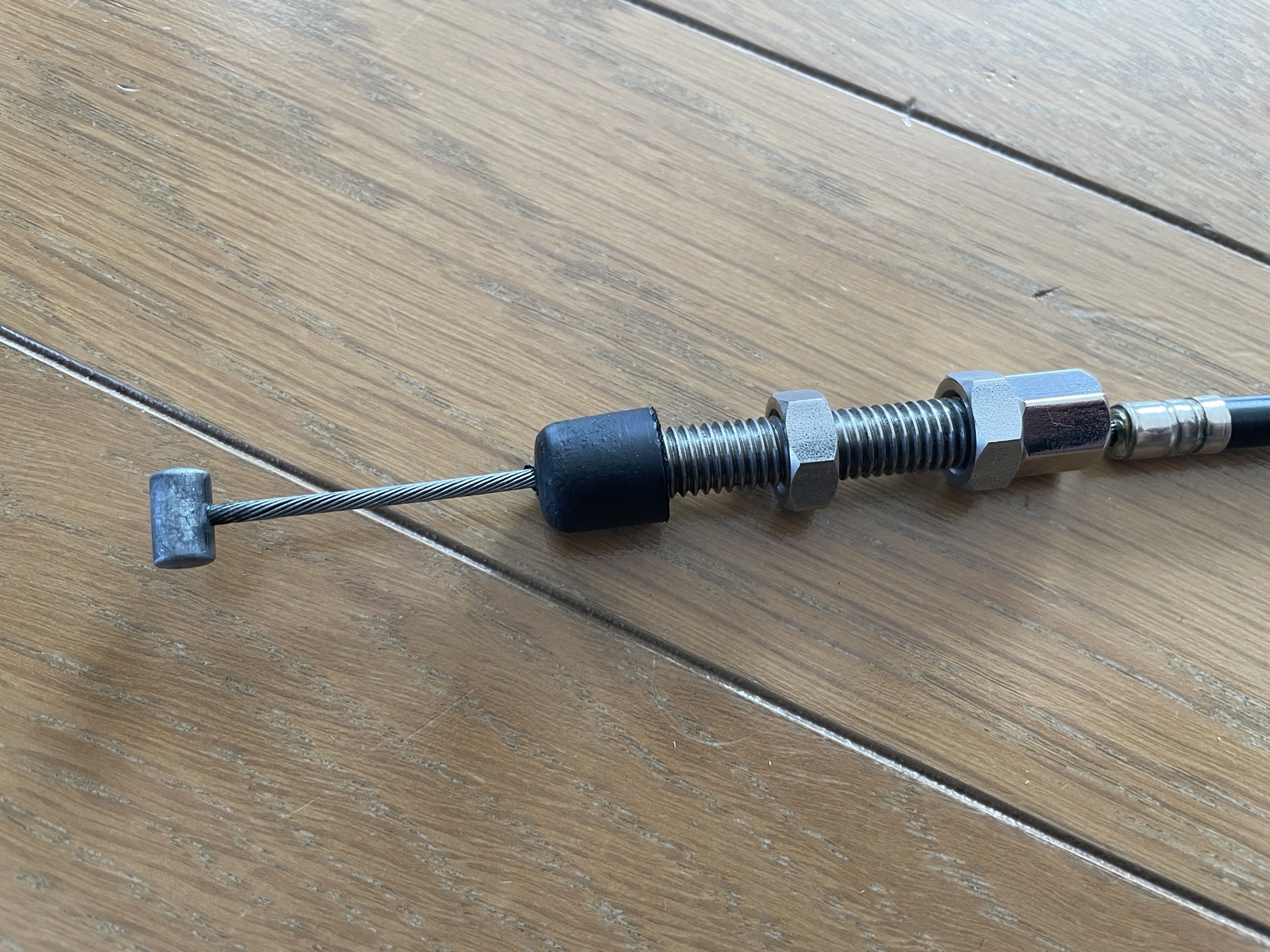

元々クラッチワイヤーに取り付けられているダストカバーは、ゴム製で出来ており、調整用のネジ部分に嵌め込まれているだけのものです。



新たに製作したダストカバー側にこの調整ネジと同じM8の1.25Pのネジ山を製作しているので、ネジ込み式のダストカバーになります。

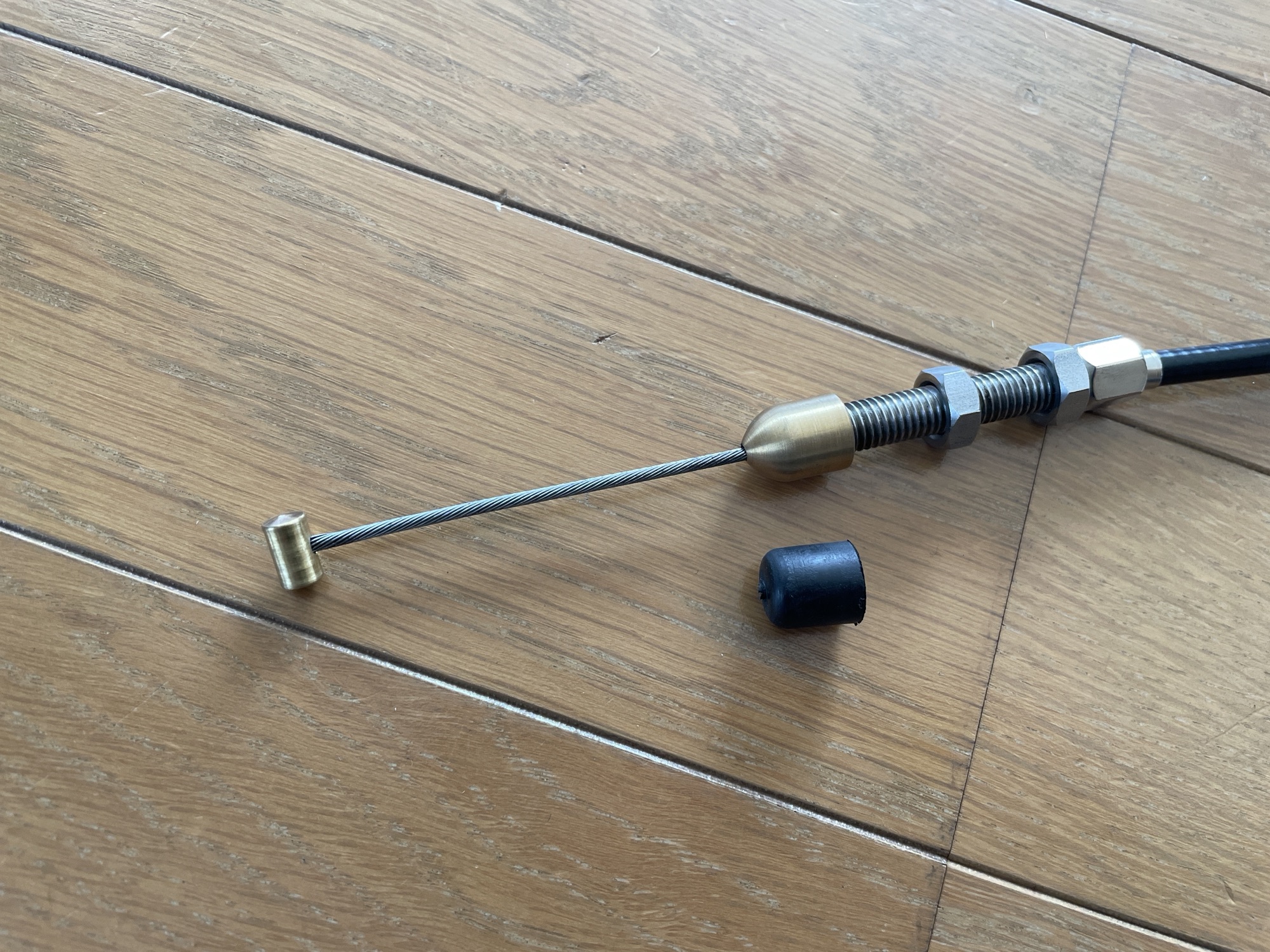

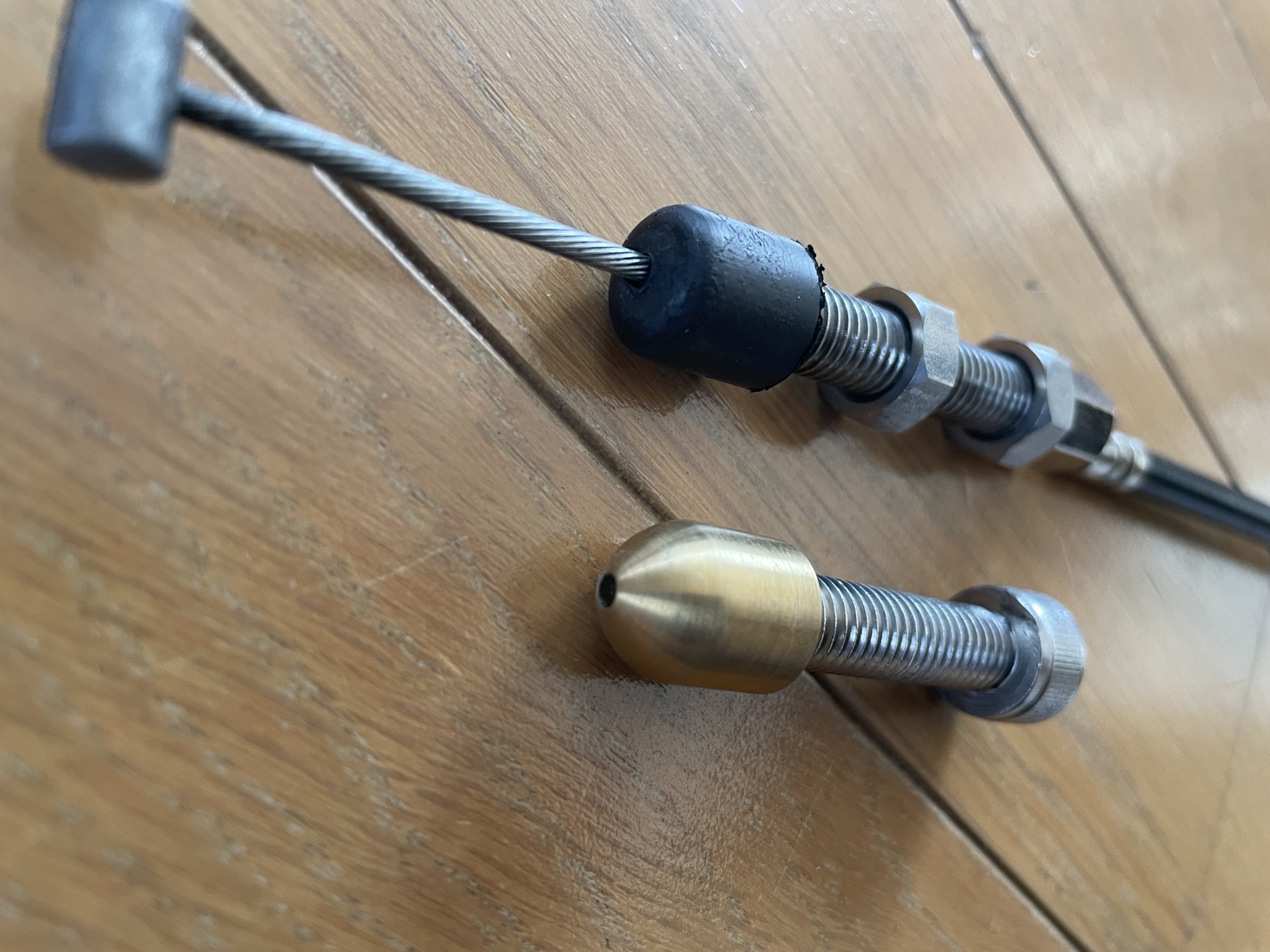

ダストカバーを入れ替えるとこんな感じ。



このダストカバーを交換するには、一度クラッチワイヤーをバラす必要があります…。タイコ部分で切断して、カバーを交換。その後、タイコを再度取り付け。



この時使用するタイコも真鍮の丸棒から製作しています。



あわせて読みたい
クラッチワイヤーのタイコを自作する方法 近々、クラッチワイヤーを分解する予定があるため、クラッチワイヤーのタイコ部分を自作することに。   そこでこの記事では、クラッチワイヤーのタイコ制作方法に...

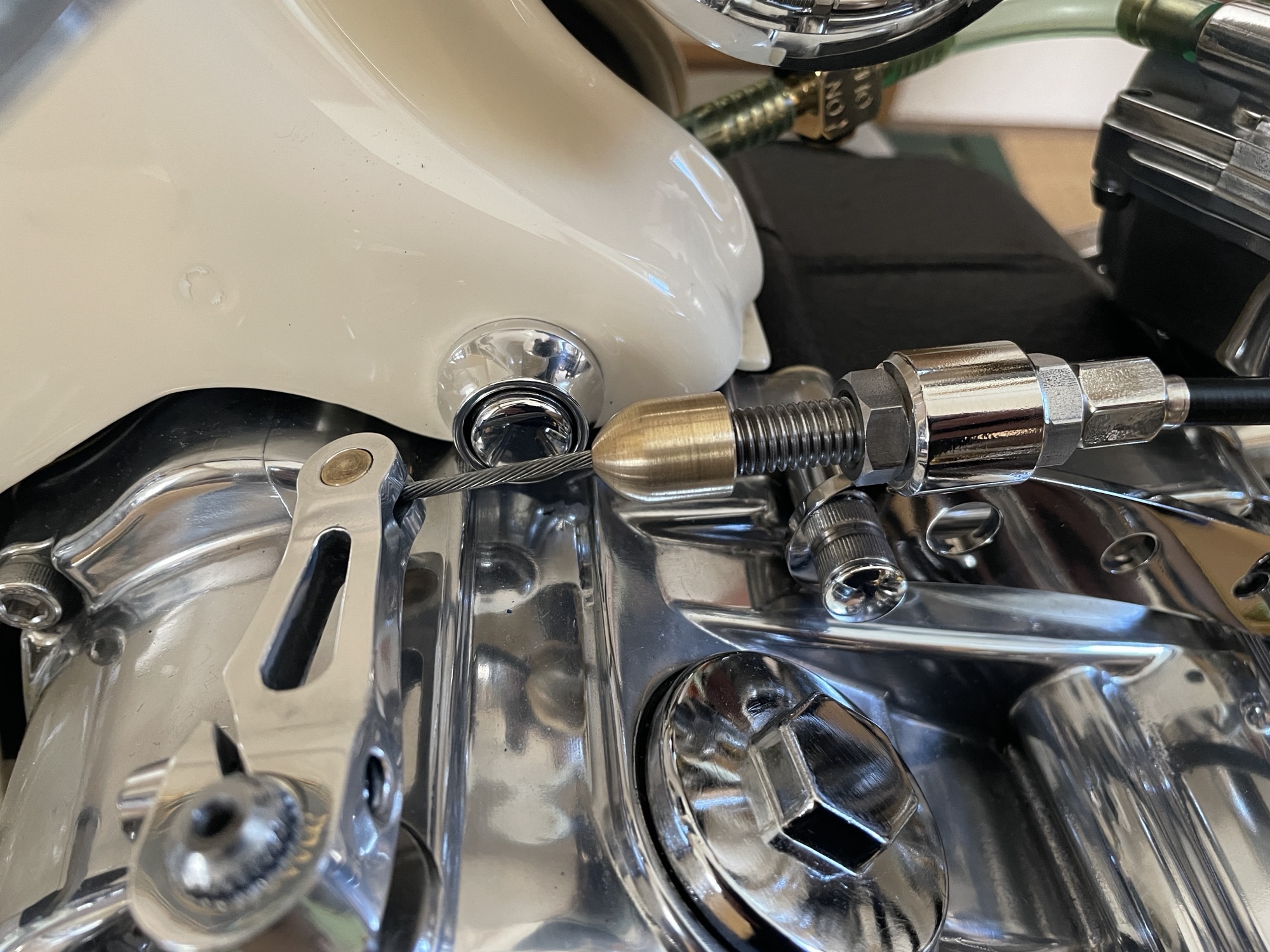

まだ仮組の段階なので、タイコの固定はしておりませんが、半田コテにてタイコは固定。そのため、製作するタイコの材質は真鍮が良いかと思われます。





あわせて読みたい
クラッチワイヤーの補修方法。タイコを半田付け 先日、クラッチワイヤーのダストブーツを交換するために、一度クラッチワイヤーのタイコを外して、再度タイコの付け直しが必要に...。   そのため、クラッチワイヤ...



まとめ



ゴム製のダストカバー(キャップ)が真鍮製になるだけで、ガラッとイメージが変わりますね。



地味な部品ではありますが、やりたかったことの1つでしたので満足。



それでは。
