【モンキー】フロントフォークのバネカットのやり方

モンキーの製作にあたり、フロントの車高がノーマル長なのでローダウンしていきます。



そこでこの記事では、モンキーのフロントフォークのバネカット方法についてお話ししてきます。



ダックスやシャリーも同じ要領で作業可能です。





目次

用意する工具



  • グラインダー
  • モンキーレンチ
  • 貫通マイナスドライバー
  • ハンマー



スプリングホルダーを外すのに、モンキーレンチとマイナスドライバーを使用します。



【モンキー】フロントのバネカット方法



フロントのアウターからインナーチューブをゴッソリ外せたら、以下の手順で作業します。



  1. スプリングホルダーを外す
  2. カットする位置に印を付ける
  3. スプリングをカットする
  4. ホルダーを元に戻す



順番に画像付きで解説していきます。



スプリングホルダーを外す



まず始めに、スプリングホルダーをスプリングから外します。

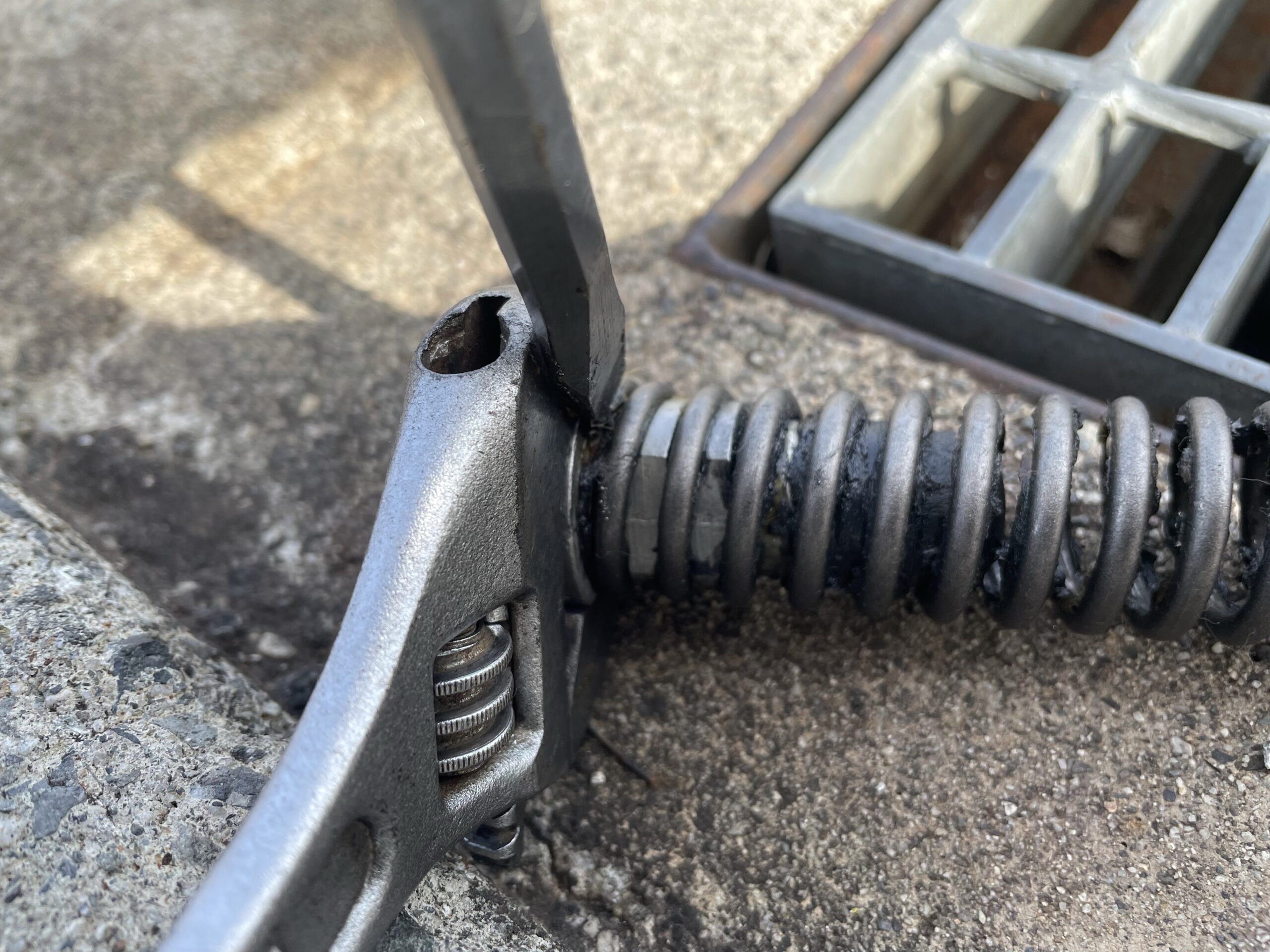

ホルダーにモンキーレンチを掛けて回すだけなのですが、経験上なかなかすんなりは外れないのが現実です…。



そこで、上の画像のように、ホルダーにモンキーレンチを掛けた状態で、スプリングの切れ端を貫通のマイナスドライバーで叩いて緩めてやります。



ある程度叩いてやると、スプリングが緩むと思いますので、あとは手でスプリングを回すと簡単にホルダーからスプリングが外せると思います。





今回、特に下側のホルダーには無いもしないので、下側は外しません。



カットする位置に印を付ける



スプリングホルダーが外せたら、あとはカットする位置に印を付けてやります。



ここは自分が車高を下げたい分、カットするのでメジャー等を使って距離を測りながら、かつ左右が同じ長さになるように印を付けておきましょう。



左右の長さが変わると、アクスルシャフトが入らなくなってしまいますので注意。



スプリングをカットする

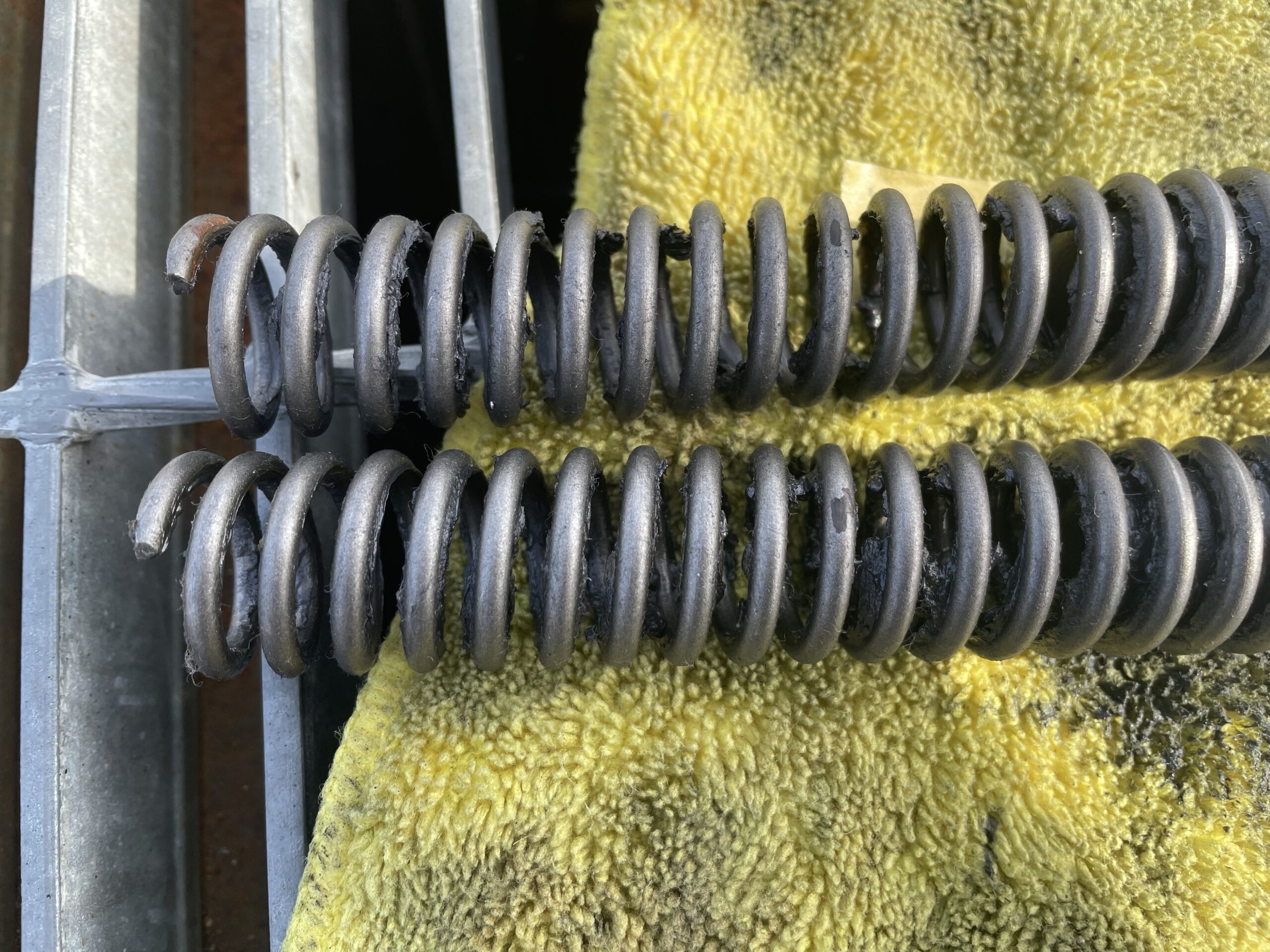

スプリングのカット位置に印を付けたら、あとはグラインダーを使用し、スプリングをカットしてやるだけです。



この時、スプリングをカットする位置は、現状の切り端と全く同じ位置でカットするようにします。そうしないと、スプリングホルダーを取り付けた際に、ホルダーの向きが変わり、アウターに入らなくなってしまいます。



ホルダー側とアウター側に同じ形状の切掛けがあり、上手くハマるようになっています。



正確には入るのですが、アクスルシャフトを通す穴の向きが合わなくなってしまいます。



スプリングをカットしたあとは、断面を平らに削っておきます。これをやらないと、スプリングが綺麗に入りきらないです。





失敗したら新しいスプリングを購入するまでです。





ホルダーを元に戻す

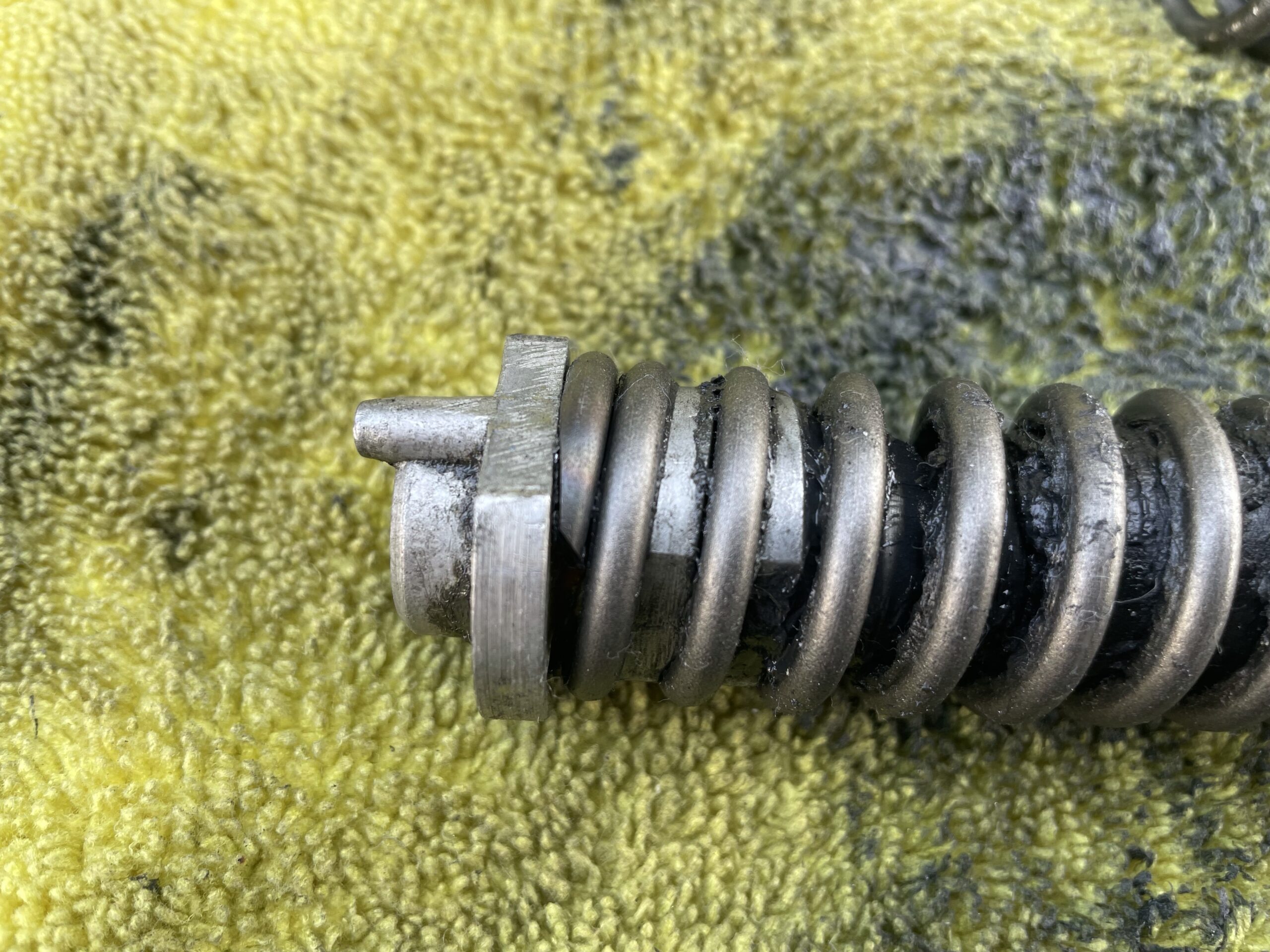

スプリングのカットが終わったら、あとはスプリングをホルダーに戻せば作業完了です。



この時、以下の2点に注意です。



  • ホルダーの向きは合っているか?
  • 左右の長さが均等化?



ここが合っていないと、車体に戻した際にホイールの固定が出来なくなってしまいます(シャフトが通せない)ので、必ず確認しておきましょう。



今回のダウン量は、上側のホルダーに付いているバンプラバーを撤去し、ホルダー本体と下側のバンプラバーが完全に密着するように車高を下げました。



ゴムのたわみ分だけストロークする仕様です。



まだ仮組みすらままらない状態で作業しているので、微調整が入るかも…。



ストローク量を稼ぎたいならホルダーをカットするなり、ショートタイプに交換すれば解決です。





まとめ



ダストブーツがぺちゃんこになるぐらい車高が下がりまし下がりましたね〜。次はアウターカットも行います。



スプリングをホルダーから外すのが一番大変かも…。



ホルダーからスプリングが外せてしまえば、あとはカットするだけなので比較的簡単です。



スプリングをカットする際には、カット断面がカット前と同じ位置に来るようにすることと、左右の長さを確実に合わせることだけは注意して下さい。



加えて、カット完了後ホルダーに戻した際には、アウター側の形状を確認しつつ、ホルダーの向きは正しいか?これも忘れずに確認しておきましょう。



もし自分で出来ないようなら、元々短い物に交換してしまうのも1つの手ですね。
