【N-BOX(JF1)】16インチ7J装着。ホイールオフセットについて

先日、足回りを組み付けたN-BOXに16インチ7Jのホイールを装着しました。



そこでこの記事では、N-BOXに7Jのホイールを装着する際のオフセットやキャンバー、加工について簡単に紹介していきます。





目次

履かせたホイールサイズ



今回N-BOXに履かせたホイールサイズは以下の通りです。



  • 16インチ
  • 7J +30
  • 165/40r16



ステルスレーシングの安いホイールです。



あわせて読みたい
【ステルスレーシング】スペック02の装着画像 ステルスレーシングのスペック02を3台に渡って履き続けてきました。   ※そろそろ違うホイールを履かせたいところ...。   そこでこの記事では、ステルスレーシ...
あわせて読みたい
ステルスレーシングのホイールは割れる?5年履き続けてみたけど割れてない   ステルスレーシングのホイールを購入しよか迷っています。割れると耳にしたので、ちょっぴり不安です。   先日このような質問を頂きました。   そこで...





【N-BOX(JF1)】16インチ7J装着



フロントとリアを順番に紹介していきます。



  • フロント
  • リア



フロント

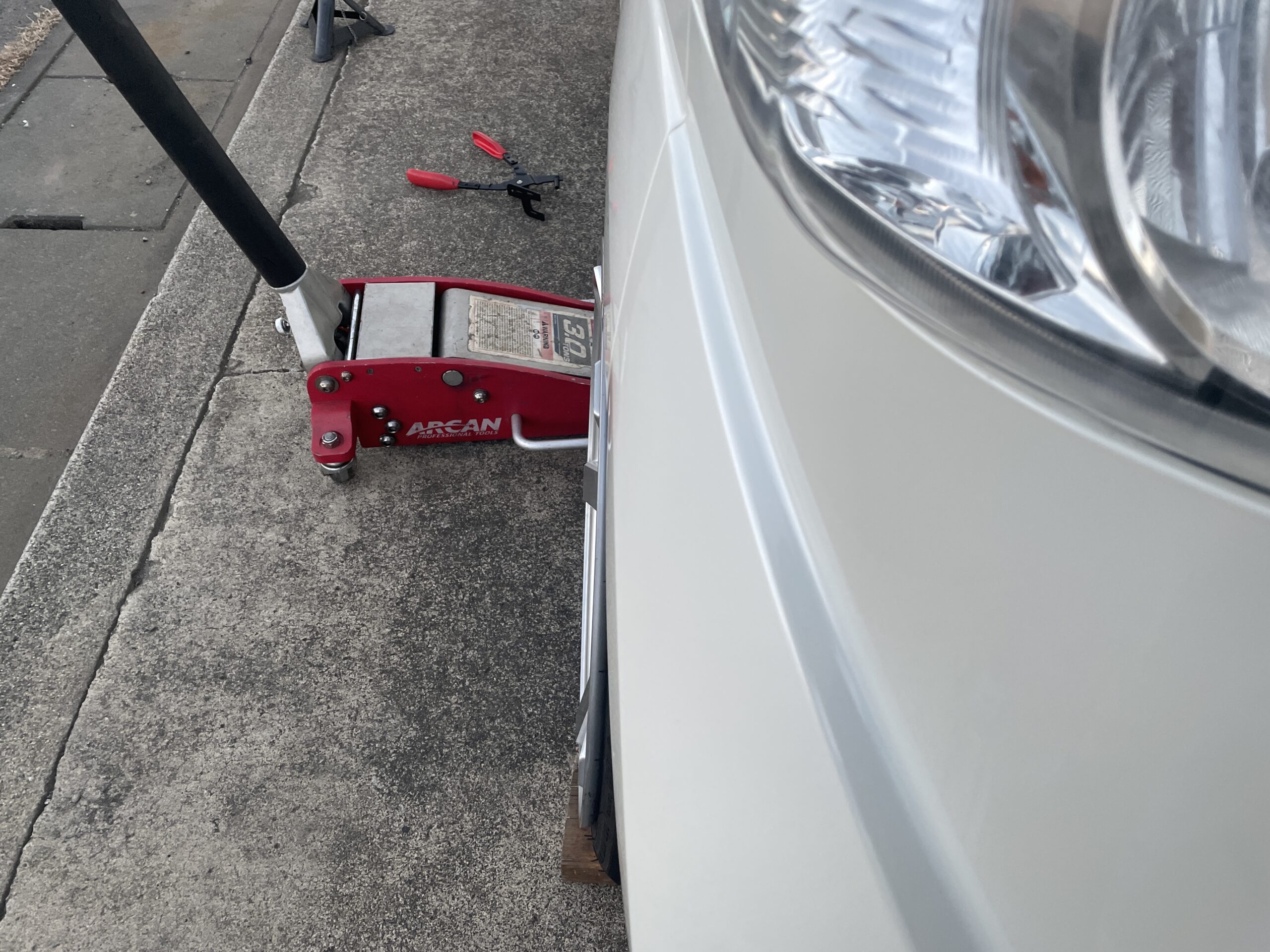

フロントに関しては、キャンバーボルトとブラケットの長穴加工によって、フェンダーとホイールのリム部分がツラになるぐらいまでキャンバー角を調整して収めました。



キャンバーボルトは、J -LINEさんのボルトを使用しています。





内側に関しては、少しだけ車高調のブラケット部分を削ってホイールの逃しを気休め程度作っています。



ホイールをはめて回転させると、微妙にホイールの内側が車高調のブラケットにかすめるぐらいでした。





リア

リアは、フェンダーの爪を限界まで削って、タイヤハウスの内側を多少叩いて凹ませる程度。



ちなみに、アクスルのスペックは…

  • キャンバー角 5度
  • 上げ加工   5センチ



▪️爪を削る前



▪️爪を削った後



爪を限界まで削ってやると、フェンダーとの干渉問題は解決。バネレートは3キロ弱。スプリングは車高調に付属する吊のスプリングで、特にストローク制御はしておりません。

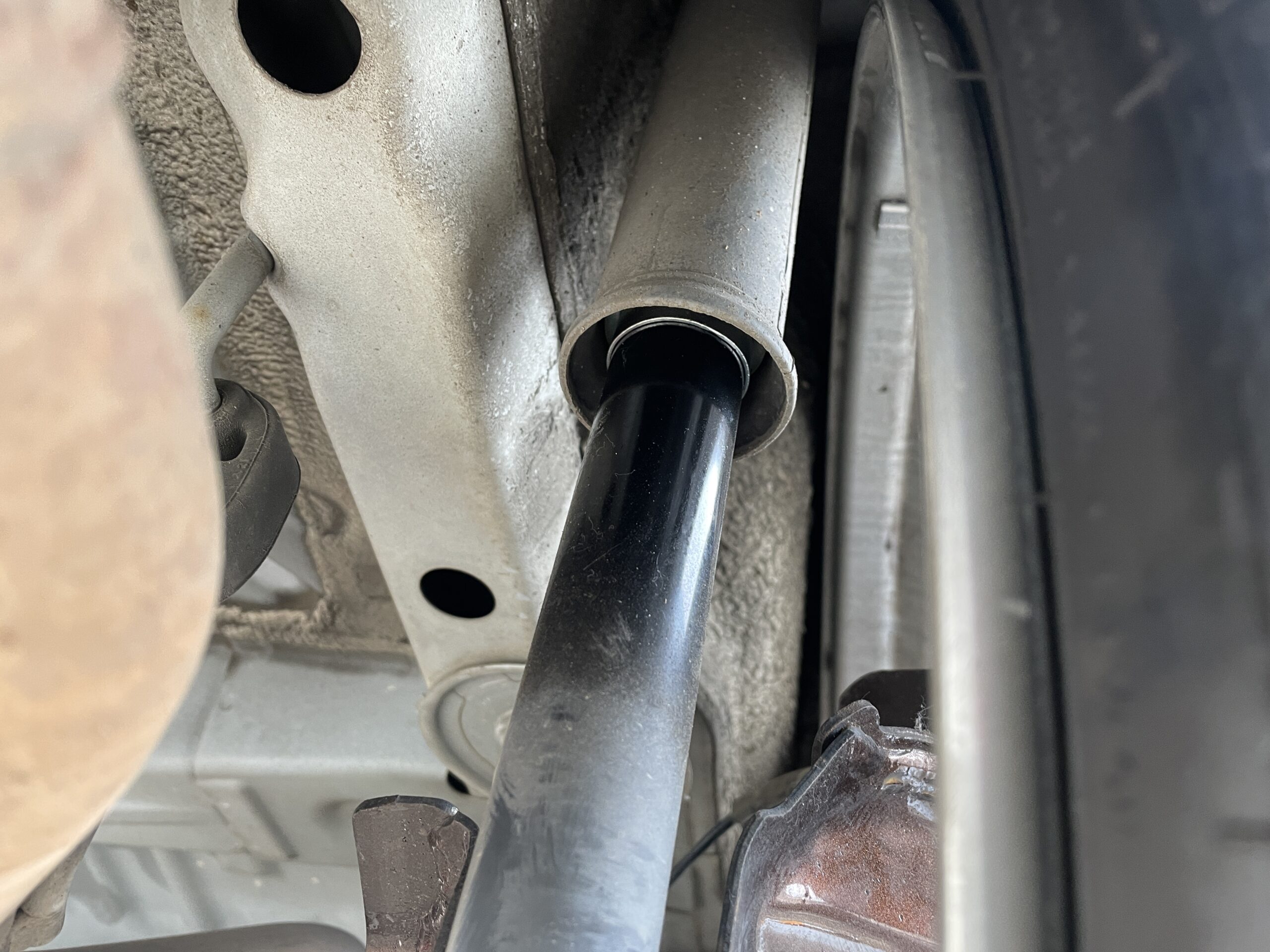

内側のクリアランスはこんな感じ。



車高調までのクリアランスはバッチリ。ただ、ハウスの一部がホイールスレスレのため、アクスルが捩れた動きをする際(片輪だけで段差を踏んだ時の状態)に干渉するため、ハウスの内側を叩きました。

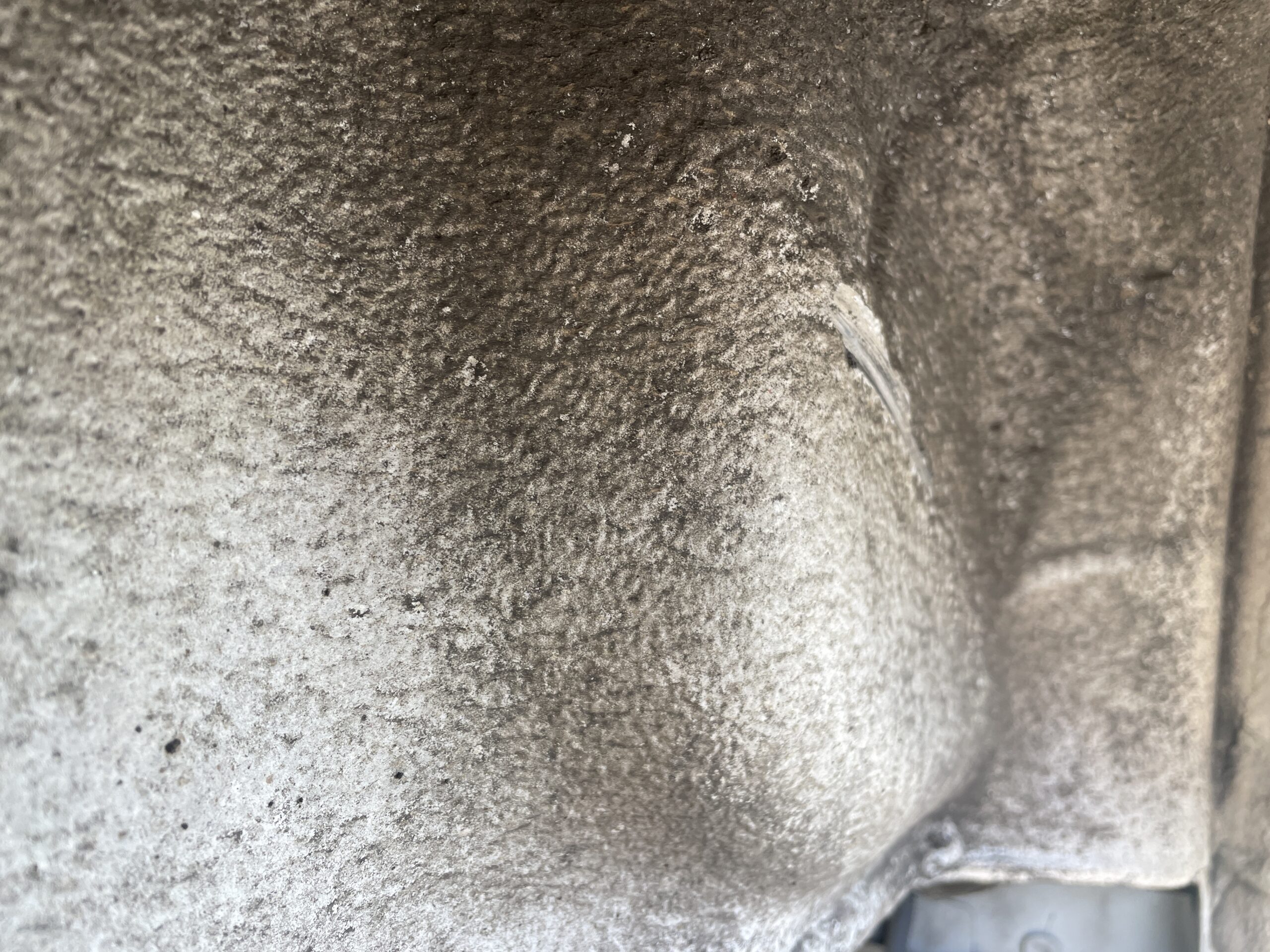

ハウスの内側には少しだけ、ホイールとの干渉跡がありますね。



▪️叩く前

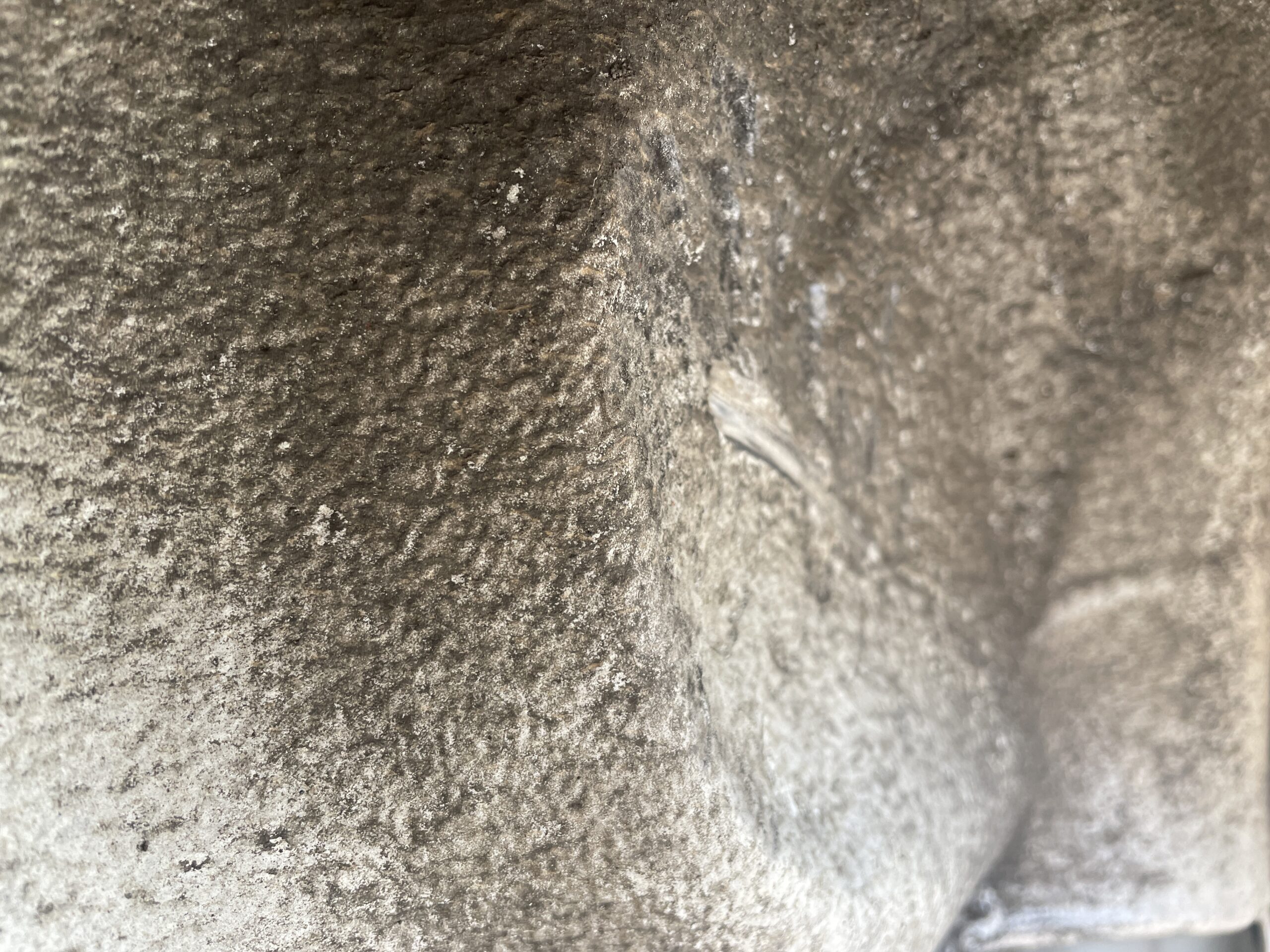

▪️叩いた後



薄い鉄板なので、凹ますのに力は不要です。ちょっとづつ叩けば、十分です。

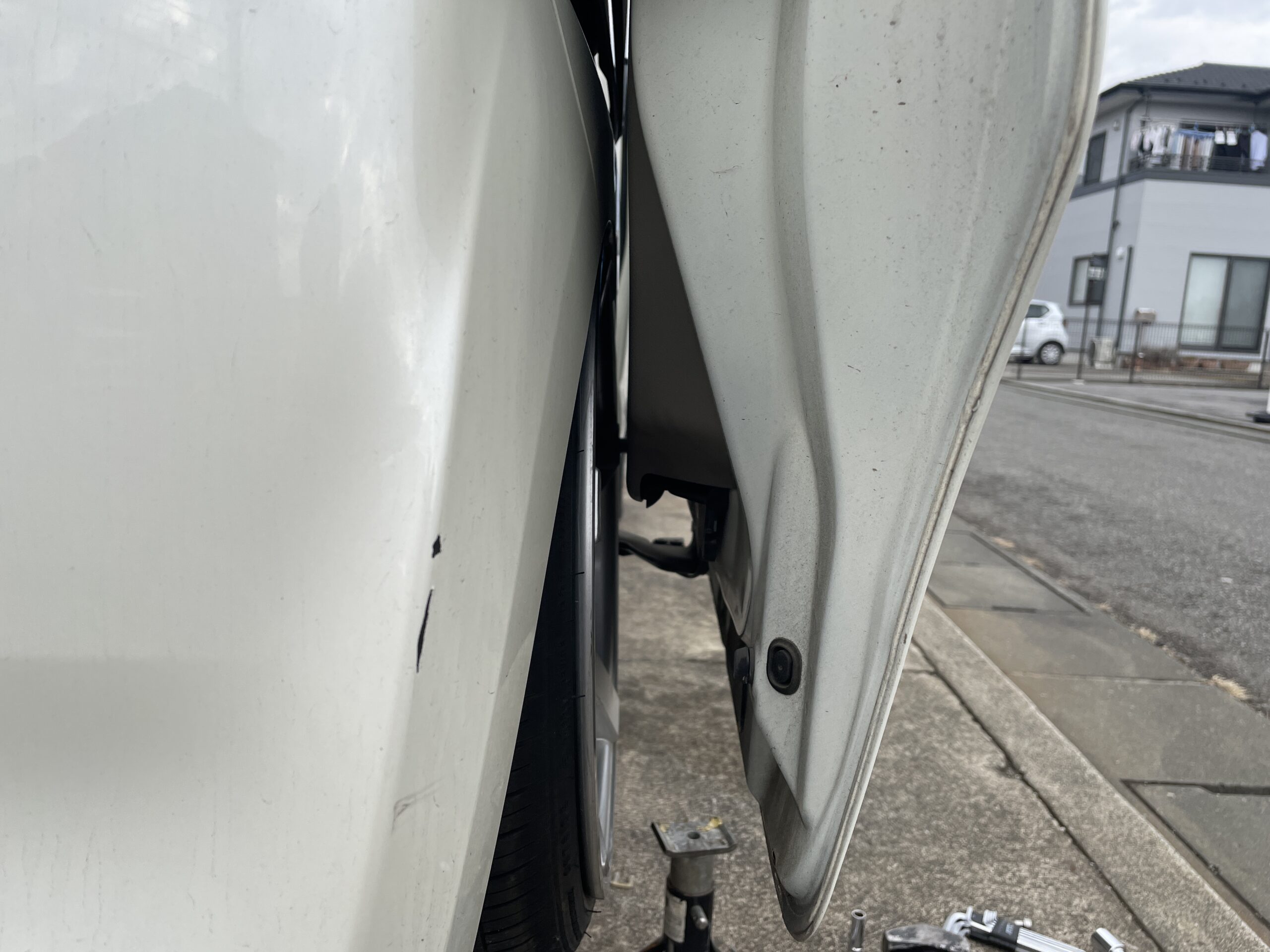

余談ですが、このぐらいのホイールの出面だったら、スライドドアは何の問題もなく開けることが可能です。もう少し出ると、内張が当たり始めるかな…。ぐらいです。





まとめ



ホイールのオフセットやキャンバー角次第ではありますが、タイヤハウス的には前後ともに7のホイールを履かせることが可能です。



1つの参考程度ではありますが、7J+35前後ぐらいのホイールであれば、前後もに5度前後ぐらいのキャンバー角で履けるかと思います。



少し余裕を持ちたいのであれば、7Jのホイールではなく6.5Jぐらいのホイールにするのがお勧めかもしれません。



それでは。
