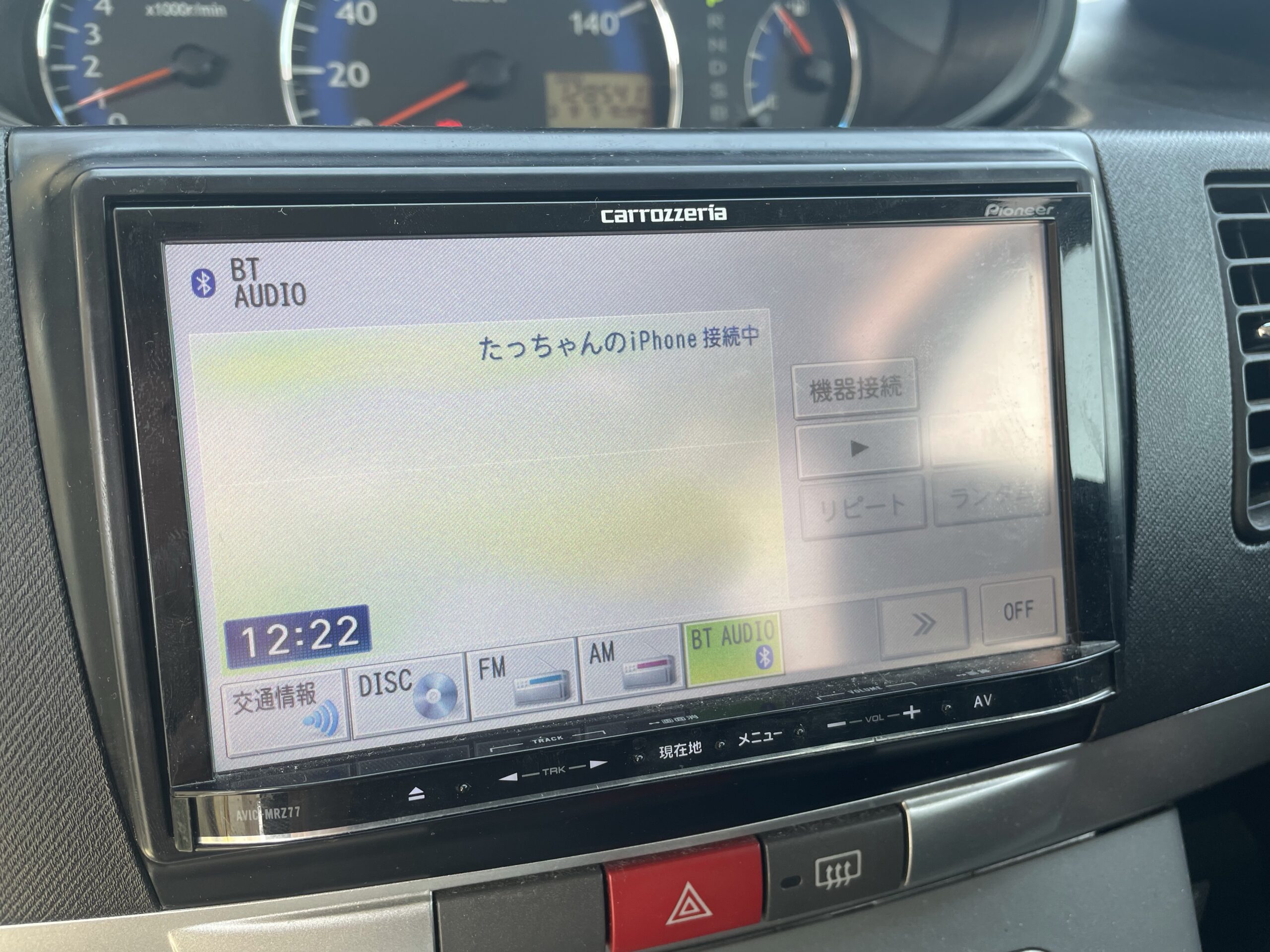

L175ムーヴにカーナビを取り付けました。
そこでこの記事では、L175ムーヴのカーナビ取り付け方法について解説していきます。
使う工具と用意するもの
- 内張外し
- プラスドライバー

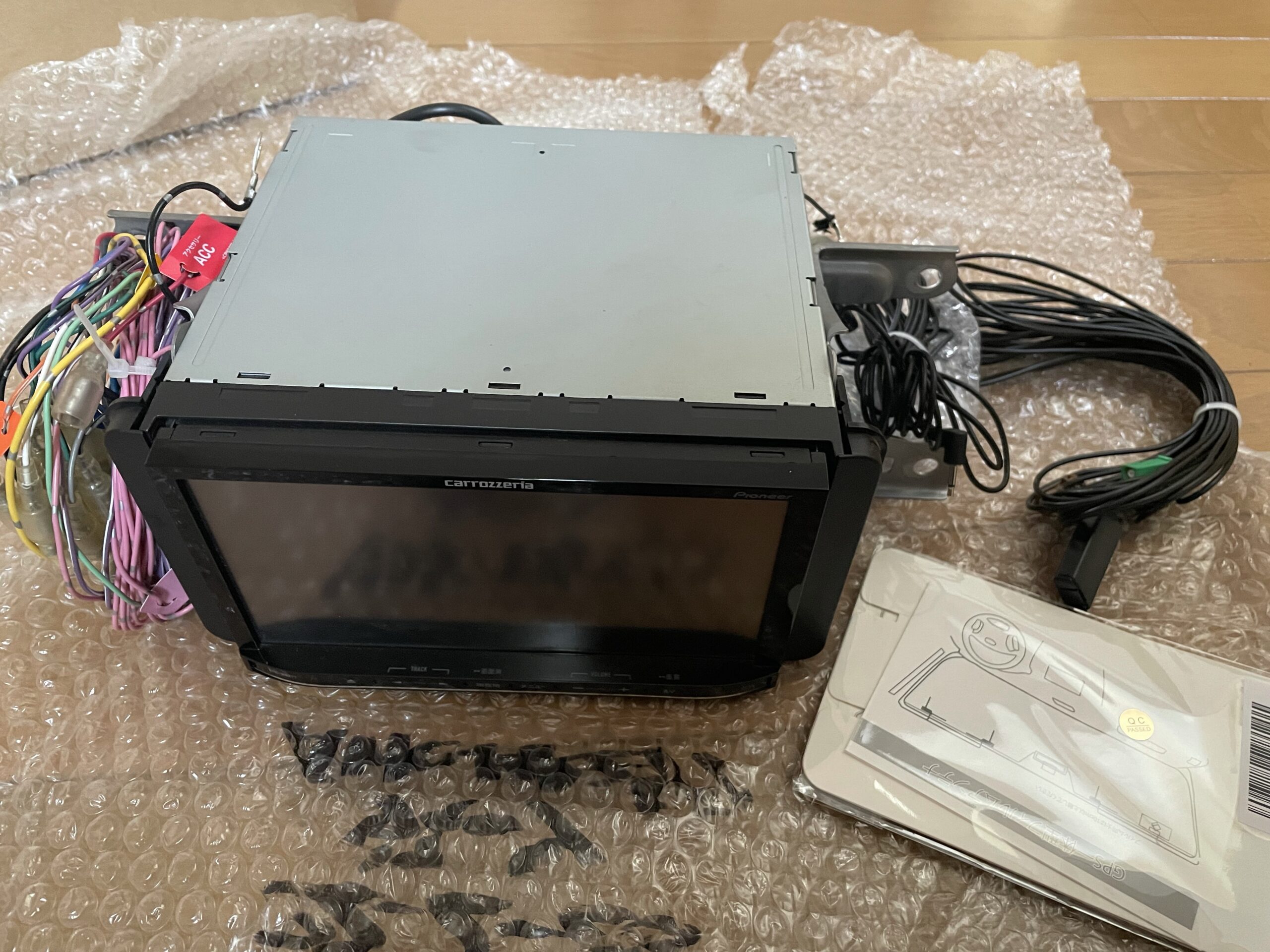

- カーナビ
- ナビ用2DINパネル
- 変換コネクター
車速センサーはどこ？

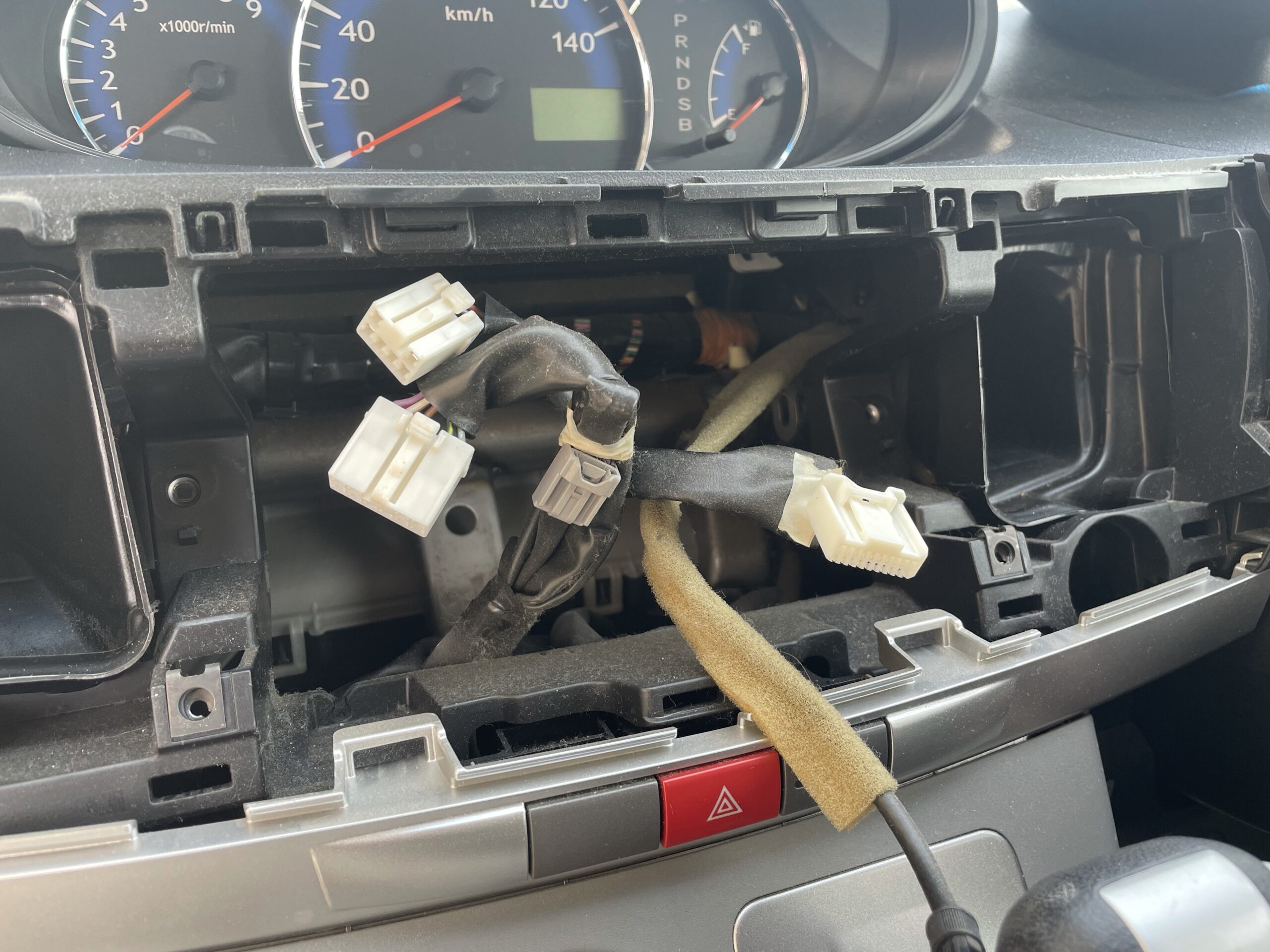

L175Sの車速センサーは、オーディオを外した真裏に来ています。
オーディオの配線にビニールテープで巻き付けてあり、グレーのカプラーがそれに当たります。
ちなみに、カプラー内の内訳は以下の通りです。
- 紫 リバース
- 青 車速
- 黄 サイドブレーキ
【L175S】カーナビ取り付け方法
作業手順は以下の通りです。
- エアコンの吹き出し口を外す

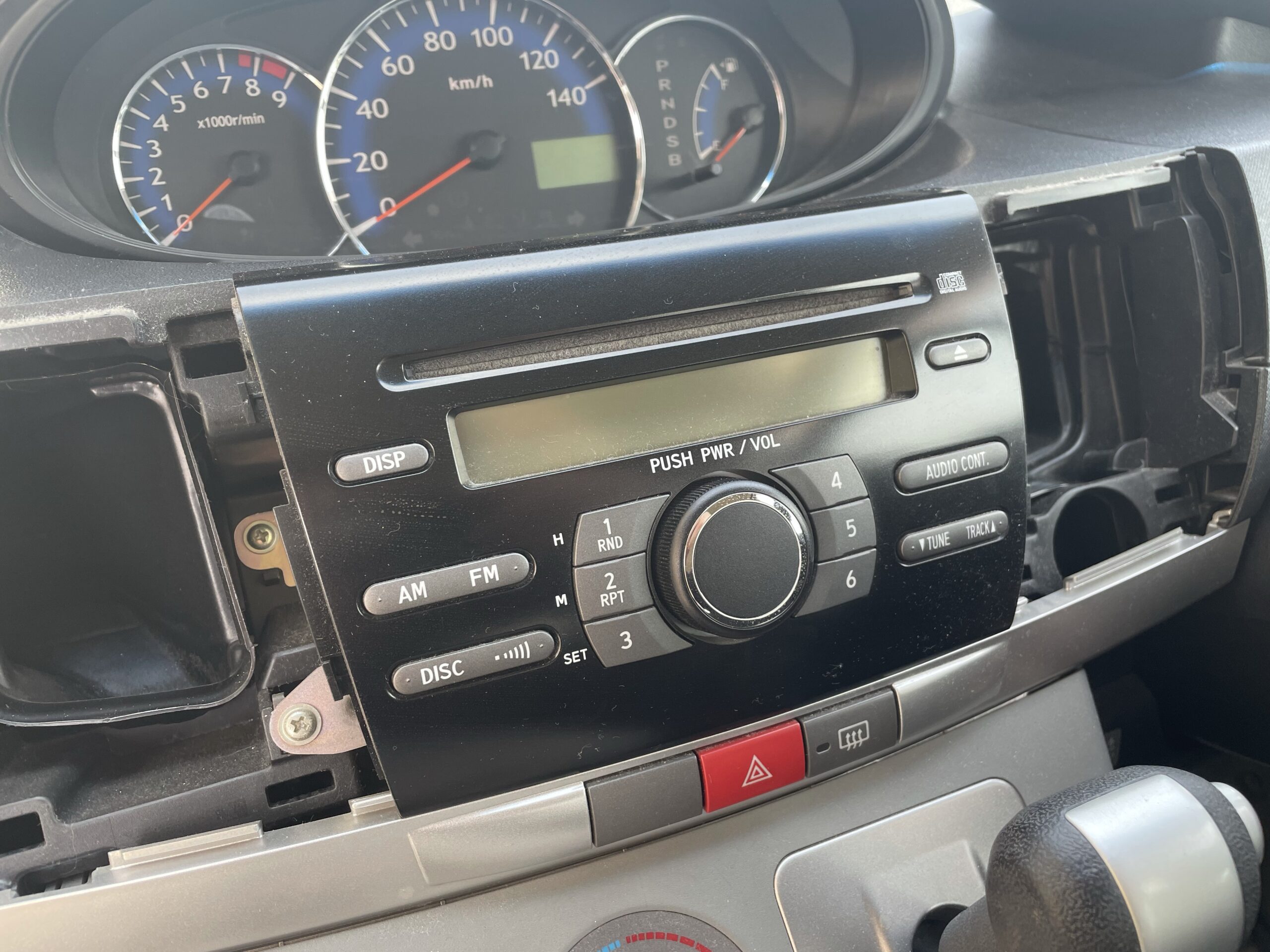

- オーディオを外す
- 変換カプラーを取り付ける
- ナビにステーを付ける
- 配線を繋げる

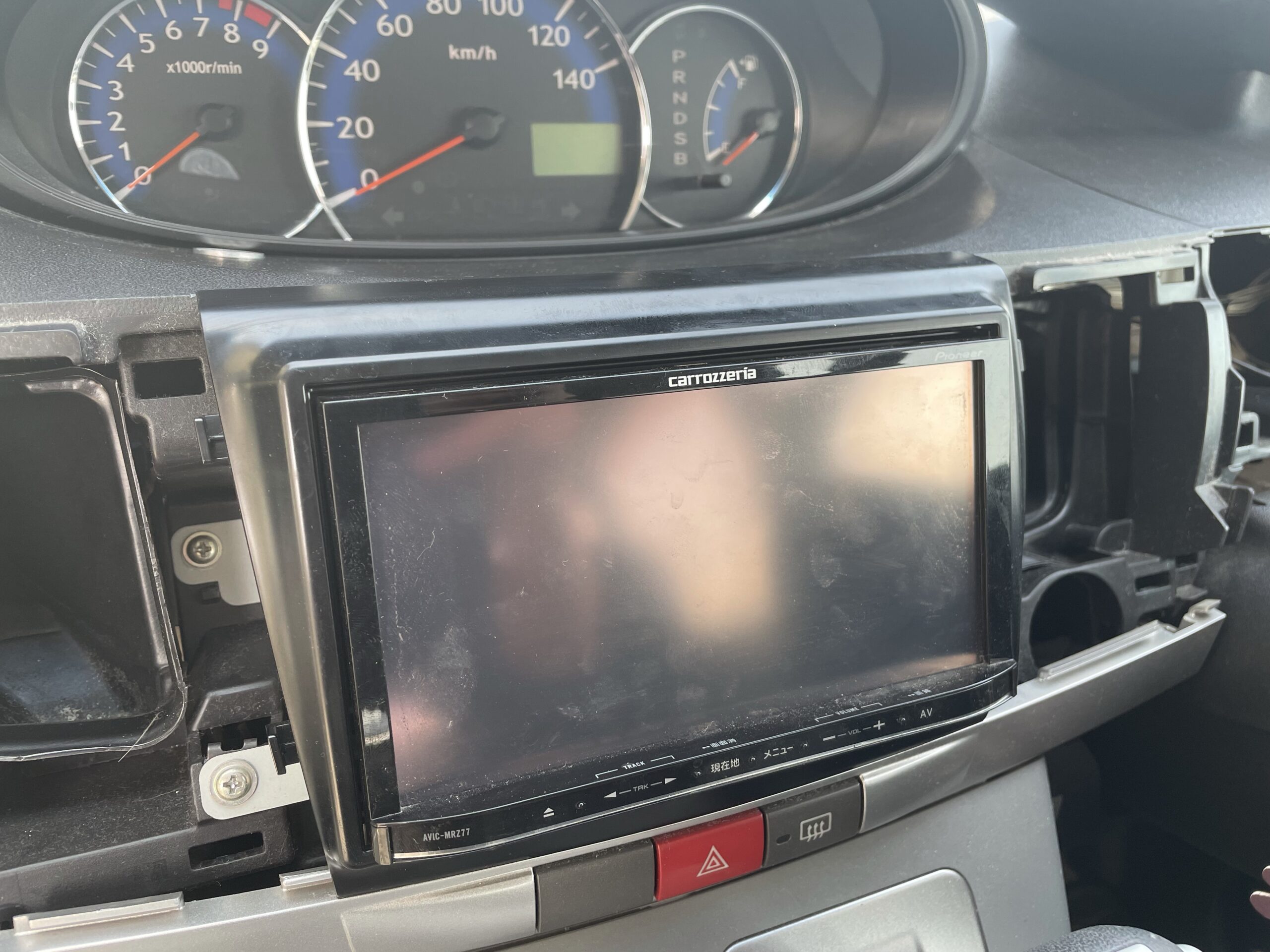

- ナビを固定する
- パネルとエアコンの吹き出し口を戻す
エアコンの吹き出し口を外すと、オーディオを固定する4本のネジにアクセス可能です。吹き出し口は爪で固定してあるだけなので、内張外しで抉れば簡単に外すことが可能です。
あとは、オーディオを引っ張り出し配線を全て外して、オーディオを撤去します。
カプラー3本とラジオの線が1本です。
純正オーディオの撤去が終わったら、変換のカプラーを接続しナビ側とギボシ端子で接続。今回は、車速センサー側も変換カプラーを使ってるため、配線加工は一切ありません。
もし、変換カプラーを使わない場合は、車体側の車速やらをギボシ端子に加工すればOKです。

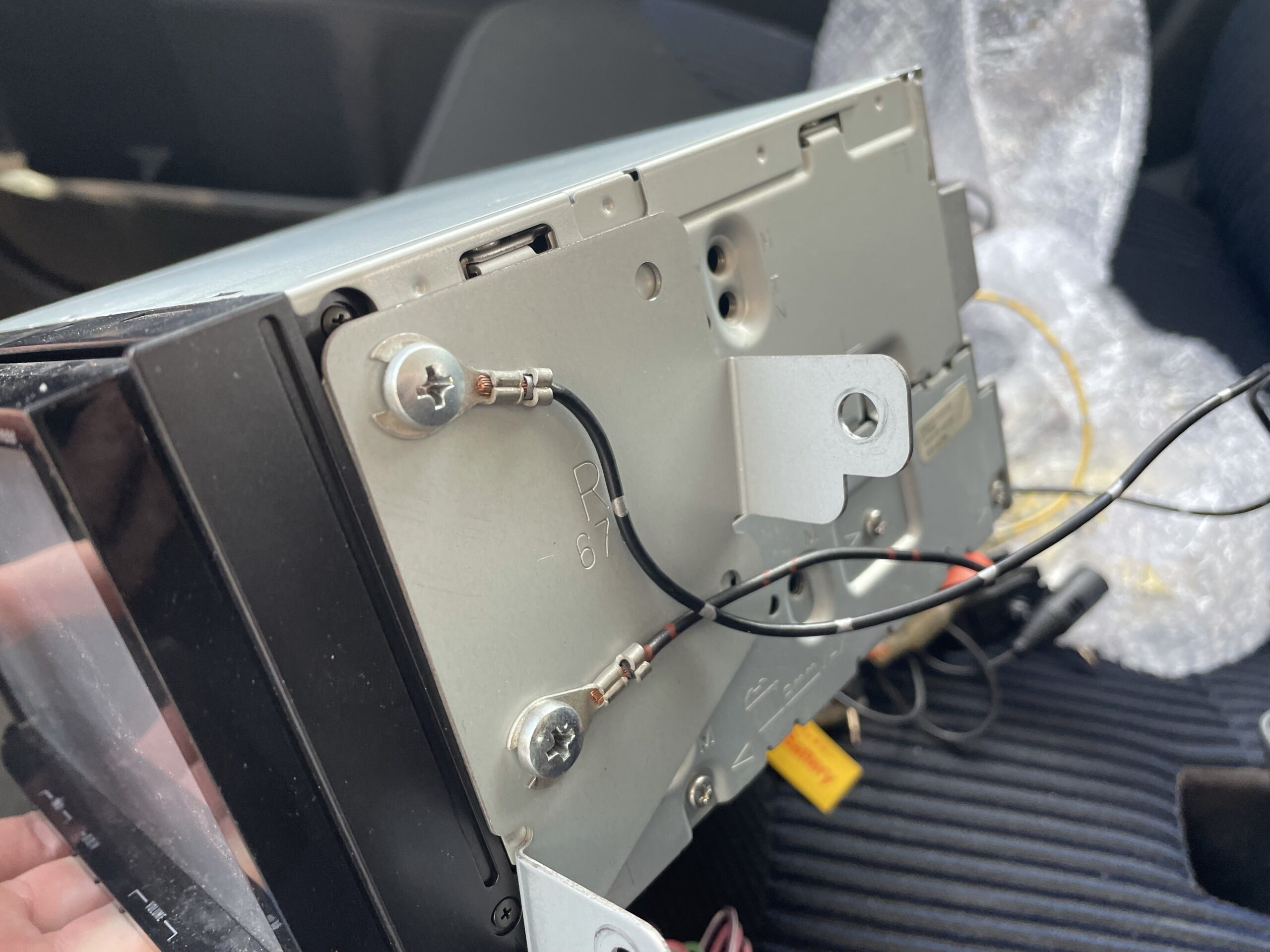

配線を全て繋ぎ終えたら、あとはナビに取り付け用ステーを固定し、車体側に固定。アース線は、ナビのステーと共締めしてあります。
最後にGPSのアンテナを設置して作業完了です。

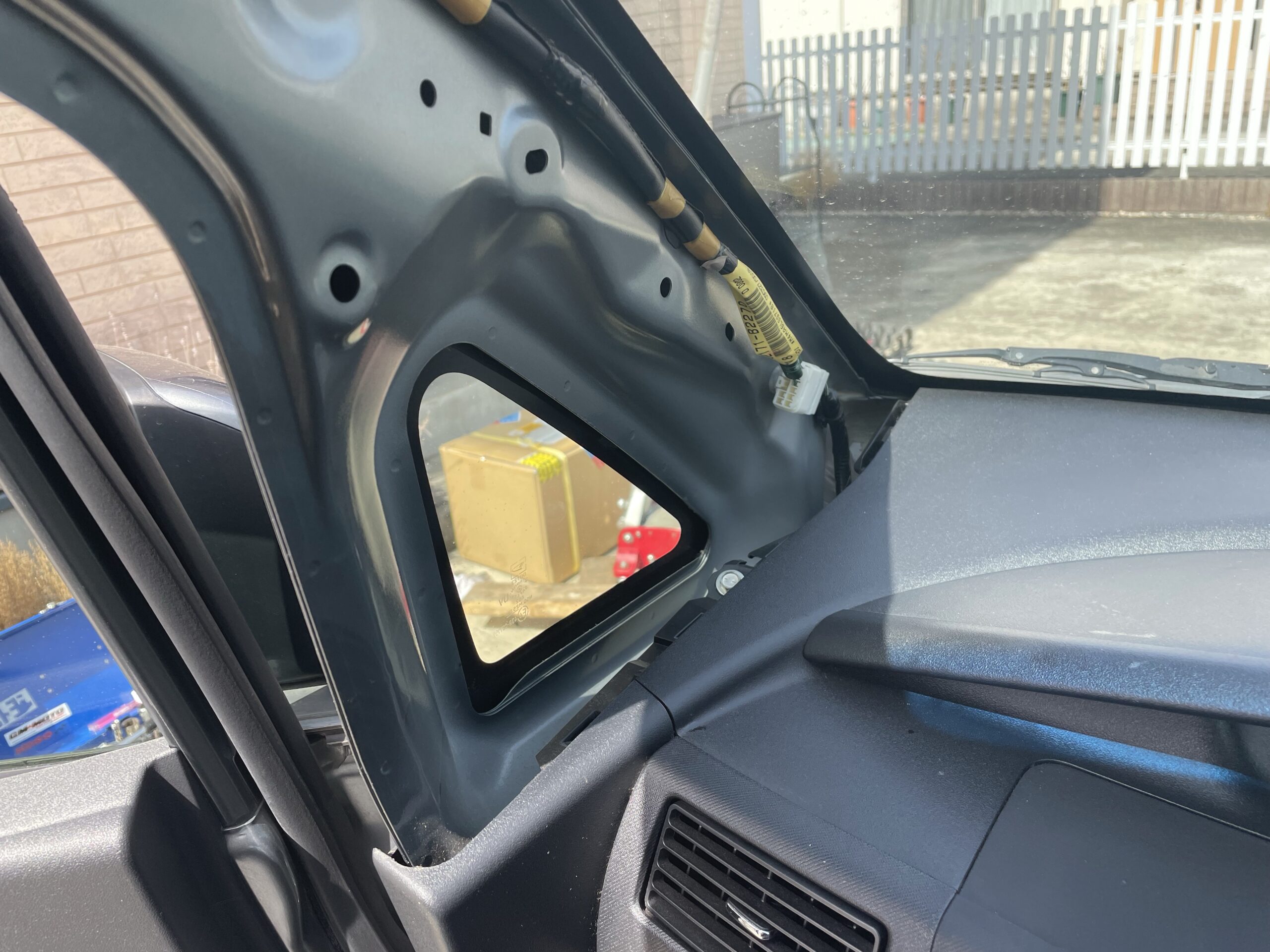

配線は、Aピラーを外しその中を通してあります。Aピラーは爪で固定してあるだけなので、フレーム側のウェザーストリップを少し外して内張外しでピラーを抉れば簡単に外せます。

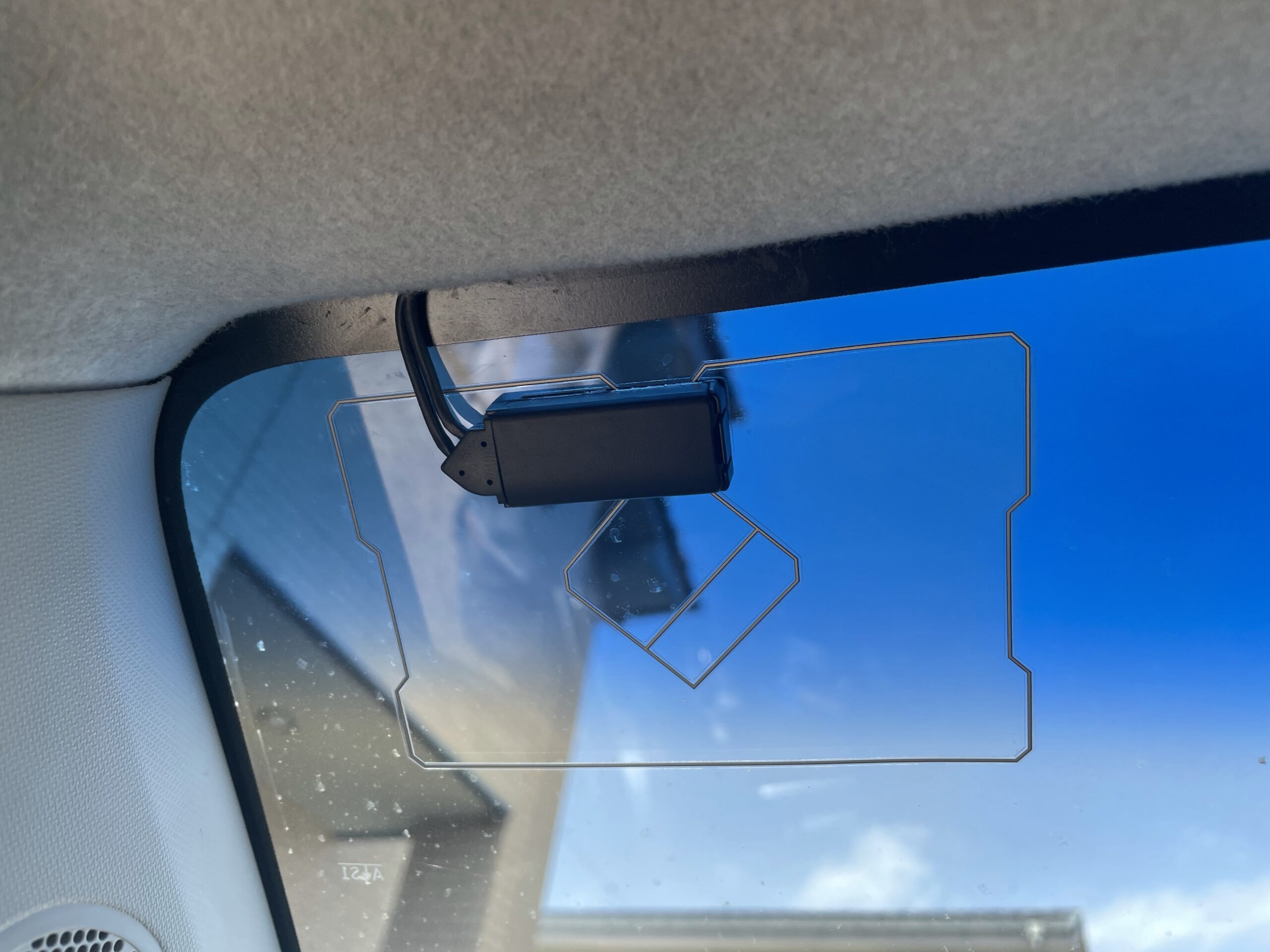

今回取り付けたナビは、フィルム側のアンテナ。TVとGPSが一体になっているタイプなので、一枚貼ればOKです。
別体で2枚貼るタイプもあるし、GPS側だけは置き型のナビもあります。
走行中にTVやDVDが見れるようにする方法は、こちらの記事で紹介しています。
まとめ
変換コネクターと2DIN用のパネルだけ用意しておけば、簡単にナビの取り付けが可能です。
変換コネクターを購入する際には、車速センサー側の変換もセットになっている商品を購入すると作業がより、楽になるのでお勧めです。
それでは。
