モンキーのエンジンを組んでいるのですが、別の車種のクランクシャフトを合わせた際の排気量を求めたいのですが、この組み合わせをすると排気量はどのぐらいになりますか？
先日、このような質問を頂きました。
そこでこの記事では、車やバイクのエンジンの排気量を求める計算方法を紹介していきます。結論をお伝えしておくと、エンジンの排気量は、【円柱の堆積】を求める方法で計算していきます。
エンジンの排気量を計算する方法（計算式）
エンジンの排気量を求める際に使用する計算式は以下の通りです。
【ボア径の半径】×【ボア径の半径】×【円周率】×【ストローク量】＝排気量
この計算式に、自分が乗っている車やバイクのエンジン寸法を当てはめていけば、エンジンの排気量を導き出すことが可能です。
▪️ボア径
- シリンダーの穴径
▪️ストローク量
- 下死点から上死点までの距離
実際に計算してみる
モンキーの純正エンジンと、メーカーから販売されているボアアップキットを組み込んだ際の排気量を計算で求めてやると以下のような形で排気量を計算から求めることが可能です。
▪️49cc 純正エンジン
- ボア径 39mm
- ストローク量 41.1mm
▪️88cc ボアアップエンジン
- ボア径 52mm
- ストローク量 41.1mm
- 19.5（半径）×19.5（半径）×3.14（円周率）×41.4（ストローク）＝49430.979m㎥
- 26（半径）×26（半径）×3.14（円周率）×41.4（ストローク）＝87877.296m㎥
【ボア半径×ボア半径×3.14】で面積を求めて、その数字に【ストローク量】を掛け合わせることで、体積を求めます。
1cc＝1000m㎥なので、この計算で導き出した答えを1000で割ってやると、エンジンの排気量が何ccになるのか求められます。
- 49.430979cc
- 87.877296cc
大概のエンジンは、綺麗な数字にはならないと思いますので、ここで求めた数字を四捨五入した数字が、メーカーが記載している排気量になります。
ちなみに、単気筒の場合はここで求めた数字がそのままそのエンジンの排気量になりますが、気筒数が複数あるエンジンの場合は、先ほどの数字に気筒数を掛けてやった数字が排気量になります。
- 3気筒エンジンなら ×3
- 4気筒エンジンなら ×4

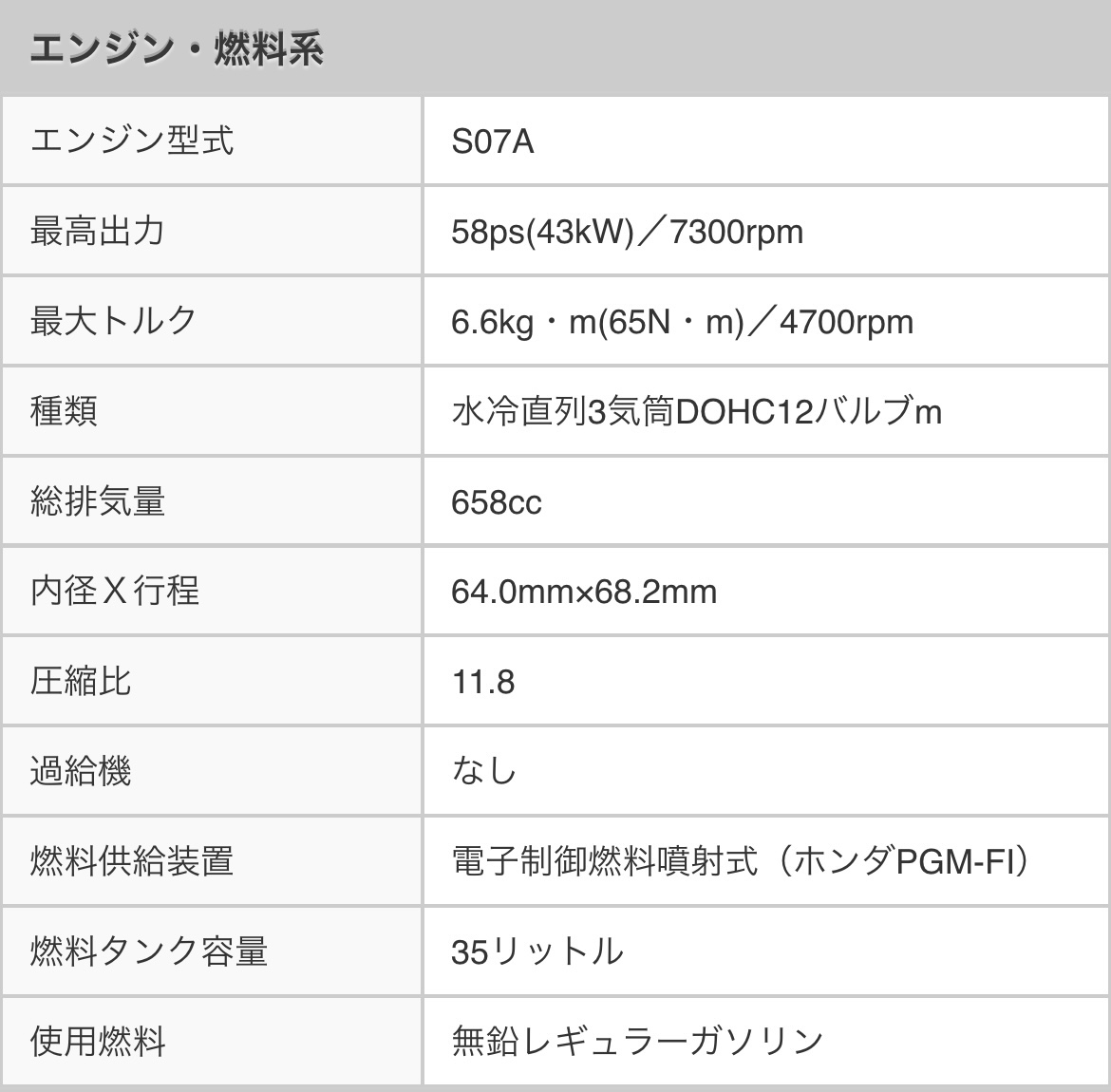

▪️軽自動車のスペック表
余談ですが、車のスペック表なんかを見ると、【ボア径×行程】と記載があります。行工はストローク量という意味ですので、そのまま計算すれば排気量が求められます。
- 32×32×3.14×68.2＝219287.55m㎥
- 219287.55÷1000＝219.287552m㎥
3気筒エンジンになりますので…
- 219.287552×3＝657.862656cc
この数字を四捨五入してやれば、【658cc】となります。表の１つ上の欄に書かれている総排気量と同じ数字が出てきましたね。
まとめ
エンジンの排気量を求める際には、以下の情報（数値）だけ把握しれば、簡単な計算式から求めることが可能です。
- シリンダーのボア径
- ストローク量
▪️排気量の計算式
【ボア径の半径】×【ボア径の半径】×【円周率】×【ストローク量】＝排気量
この式に当てはめて導き出した答えを【1000】で割ってやることで、単位を【m㎥】から【cc】に変換することが可能です。
それでは。
