【JG1やJF1】タイロッドエンドブーツの交換方法

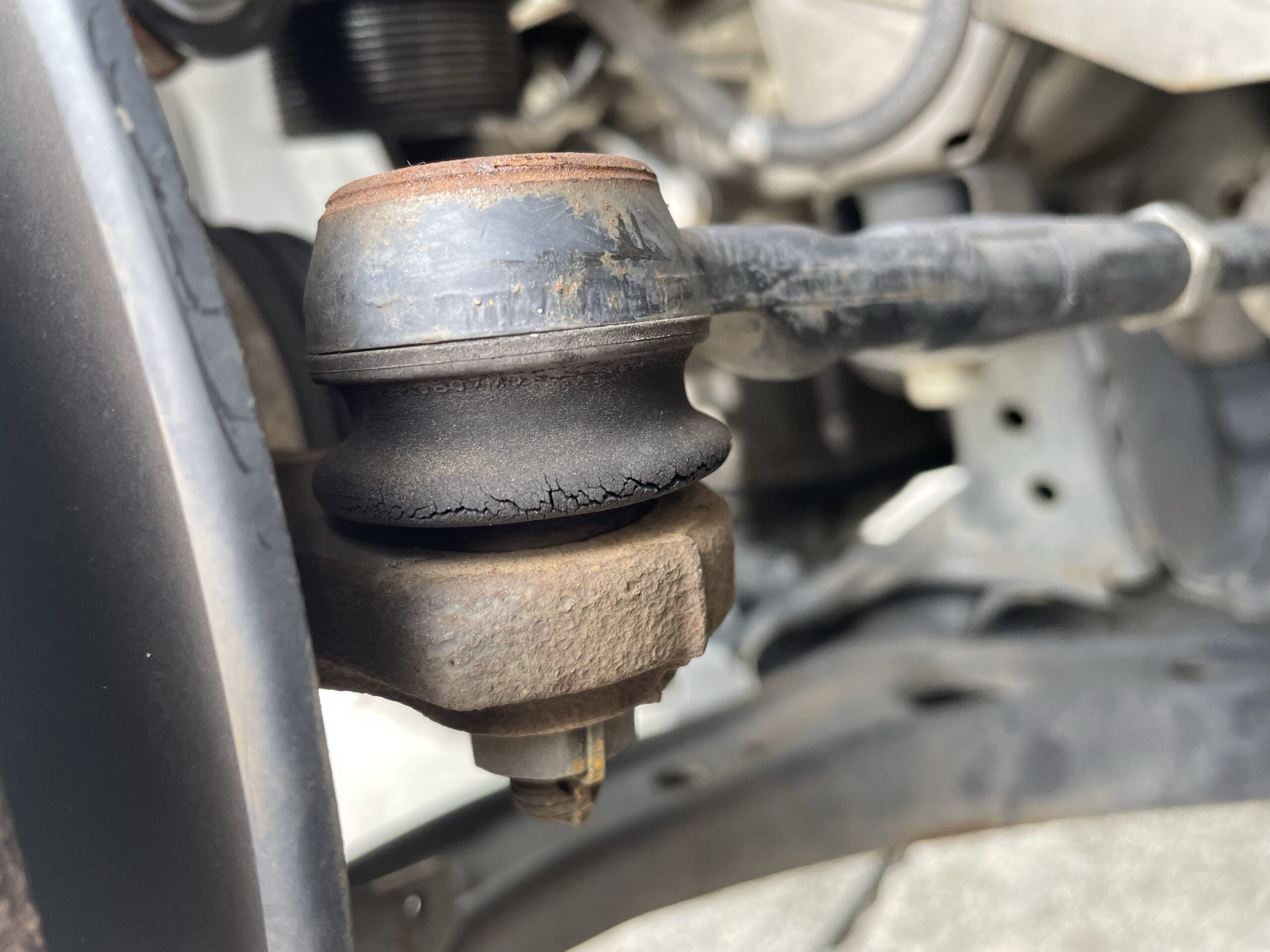

通勤で使用しているN-ONEのタイロッドエンドブーツがひび割れてきているので、近々の車検に備えてブーツの交換作業を行いました。



この記事では、JG1(N-ONE)やJF1(N-BOX)のタイロッドエンドのブーツ交換方法について紹介していきます。





目次

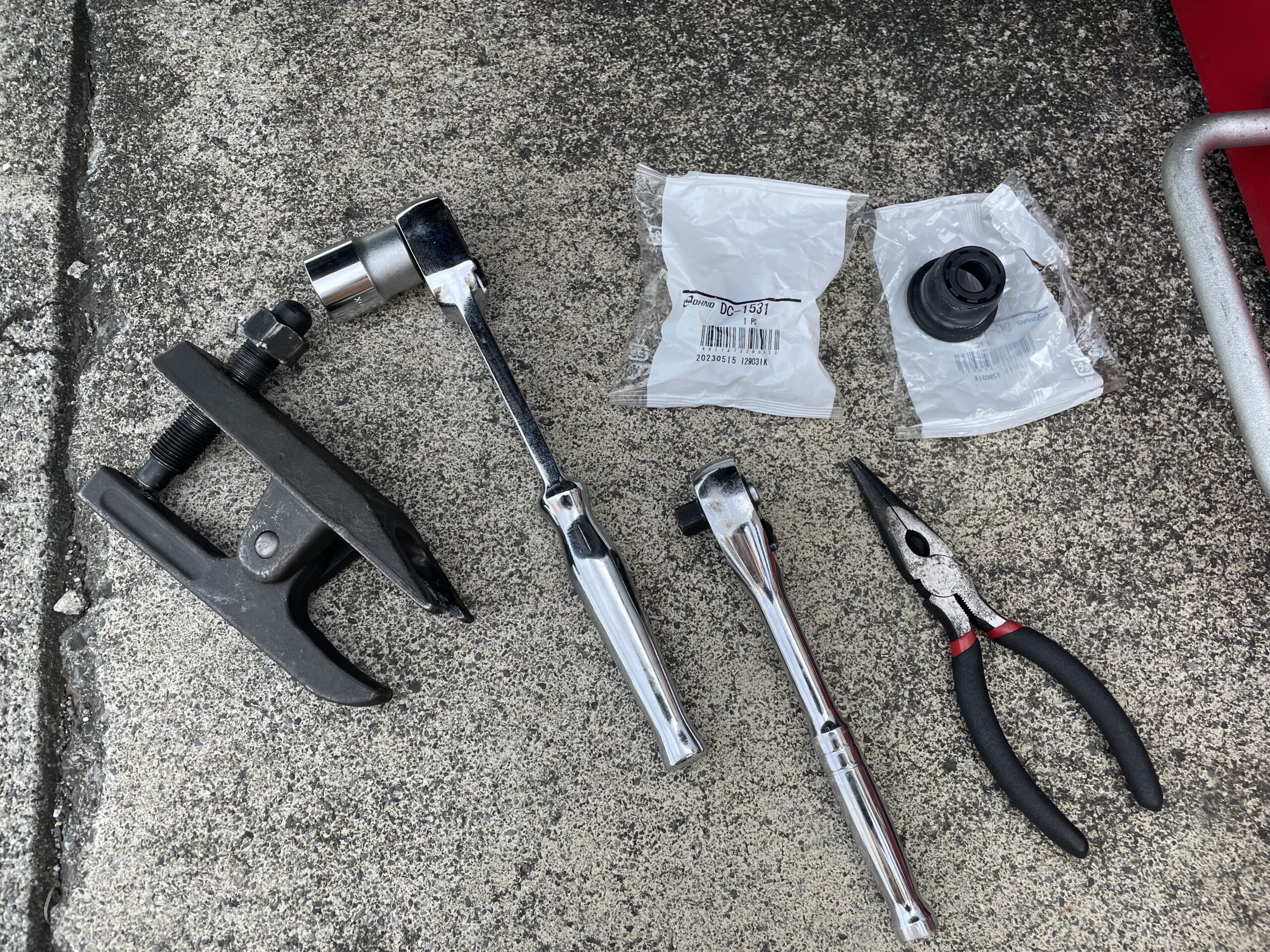

使用する工具



  • タイロッドエンドプーラー
  • ラチェット
  • ソケット(17ミリ)
  • ラジオペンチ



今回使用した工具は上記の通りです。



後でもう一度紹介しますが、ブーツをはめ込むのに、内径25ミリの塩ビパイプを使用しています。

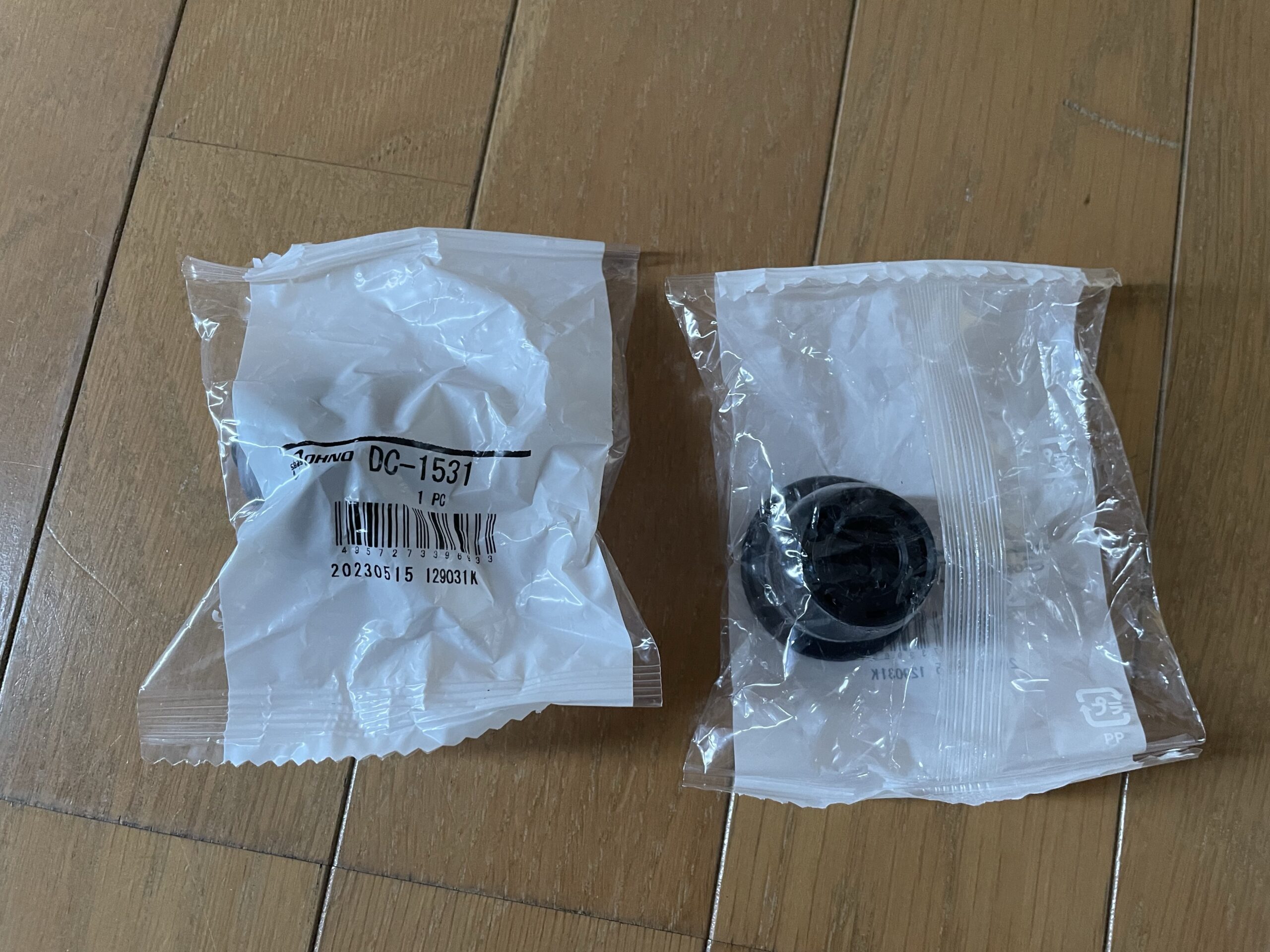

▪️使用したタイロッドエンドブーツ



大野ゴムさんの【DC-1531】です。





【JG1やJF1】タイロッドエンドブーツの交換方法



作業手順は以下の通りです。



  1. 割りピンを外す
  2. ナット(17ミリ)を外す
  3. プーラーでタイロッドエンドを外す
  4. ブーツを外す
  5. グリスを洗浄して再度グリスアップ
  6. 新しいブーツを圧入する



あわせて読みたい
【N-ONE(JG1)】ジャッキアップポイント 先日、購入してきたN-ONEの現状を確認するために、前後のジャッキアップを行いました。   ガレージジャッキを使用する時、N-ONEはどこにジャッキを掛ければいいの...

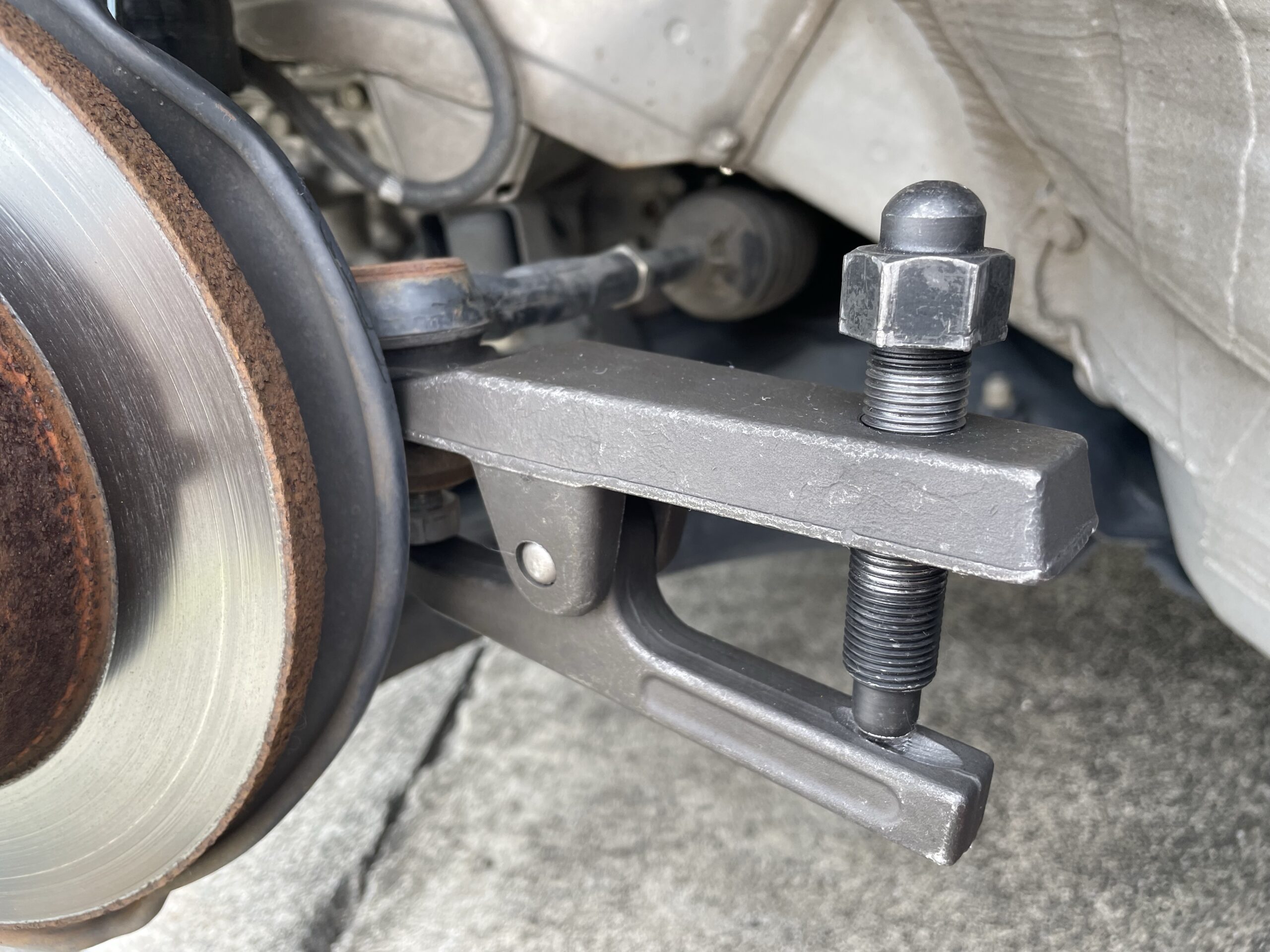

割りピンを外して、17ミリのソケットでタイロッドエンドを固定するナットを緩めたら、ナットとボルトの頭をツラにして、タイロッドエンドプーラーでテーパー部分を外します。



この時、ナットを痛める可能性があるので、別のナットを使用して作業しています。

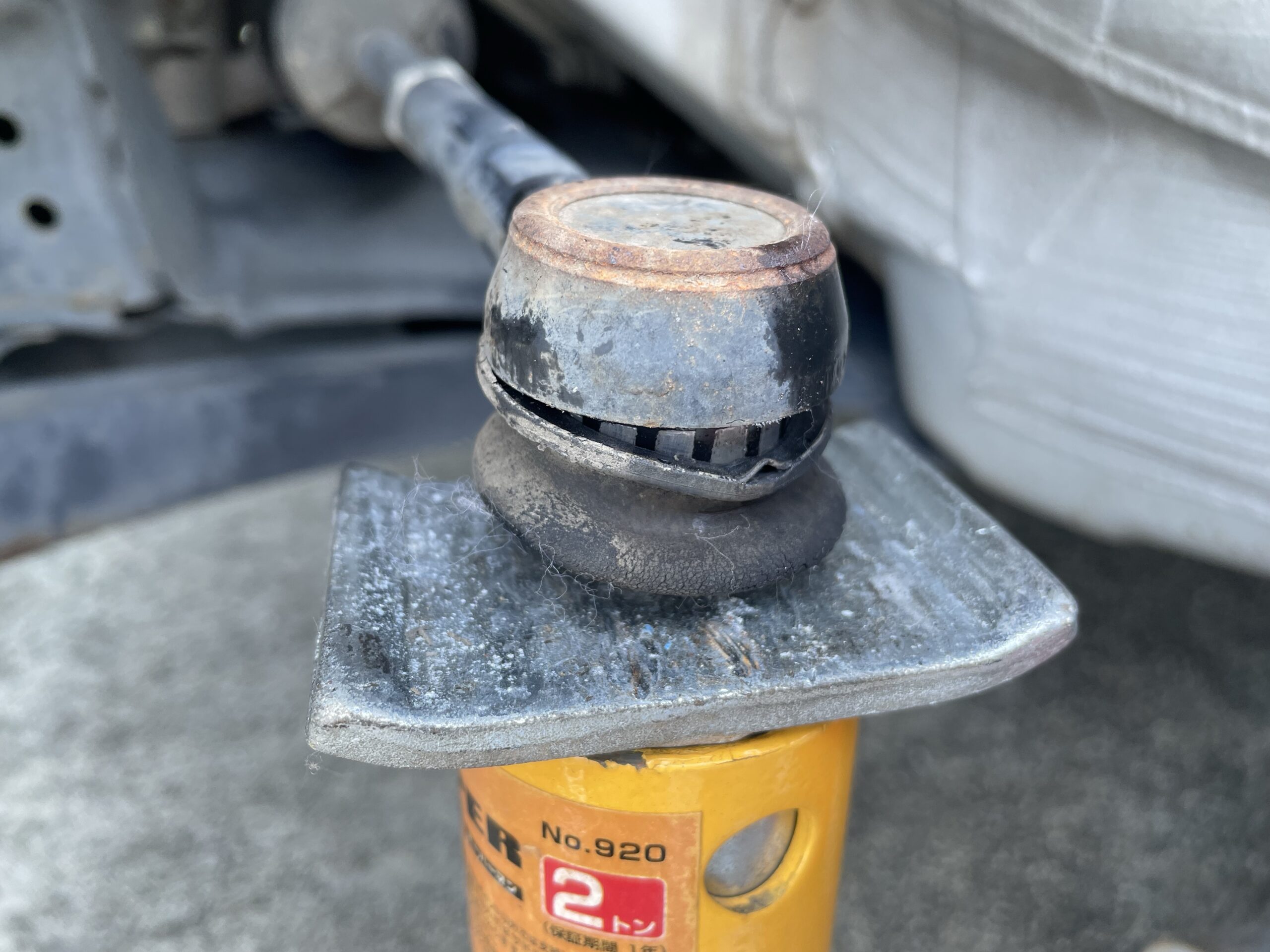

古いブーツは、クリップ外しの先端を入れ込み、取り外し。

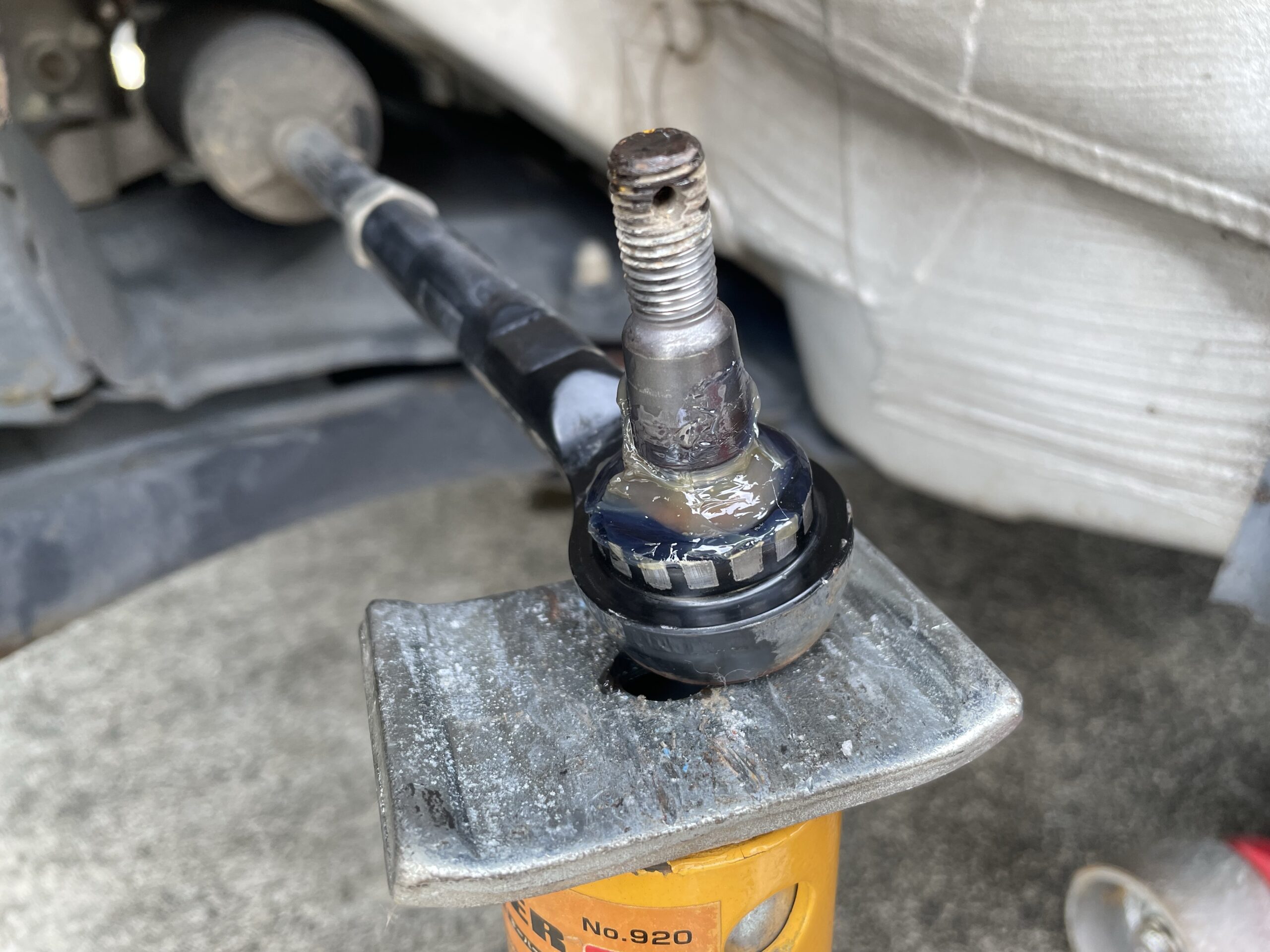

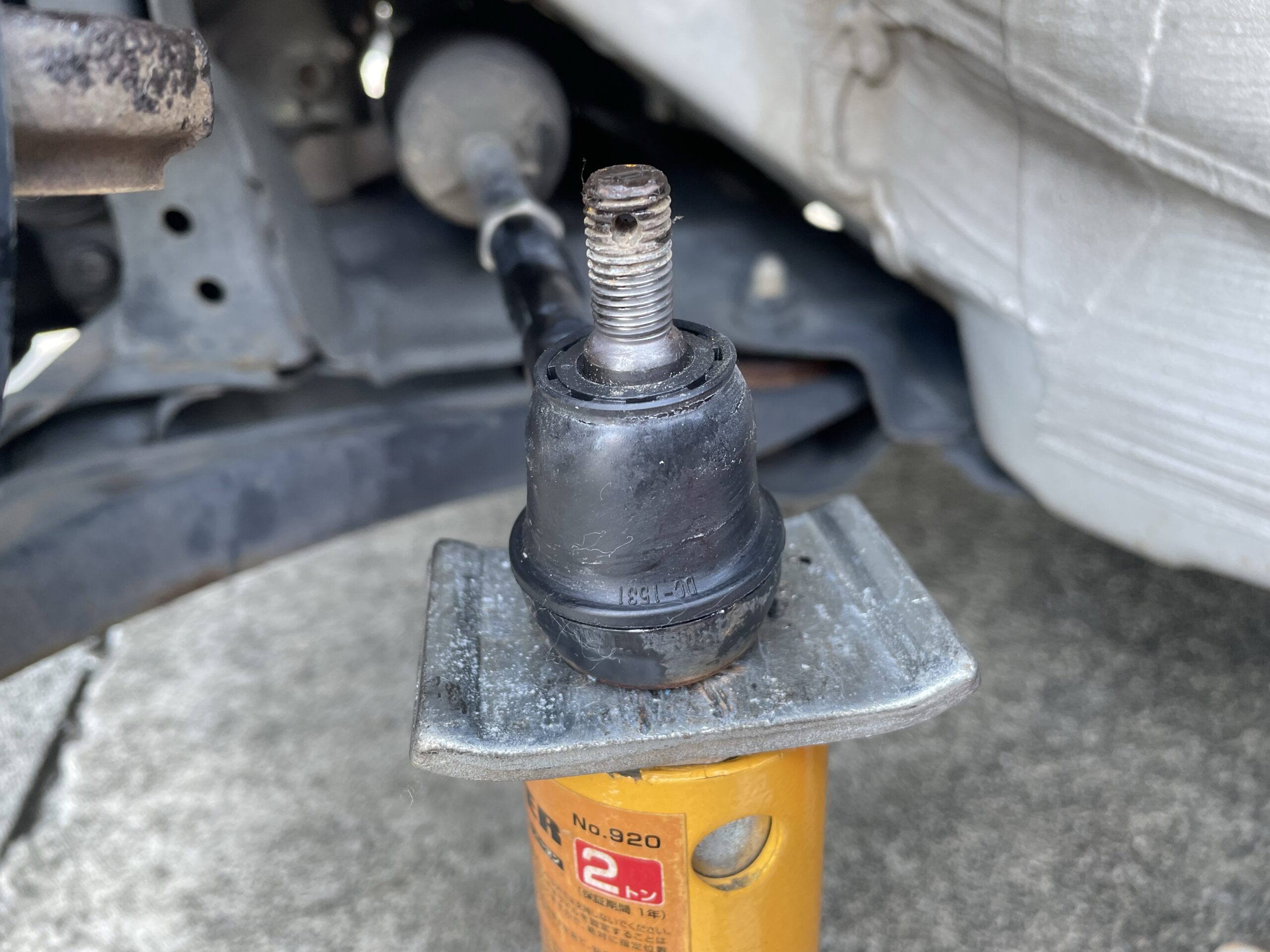

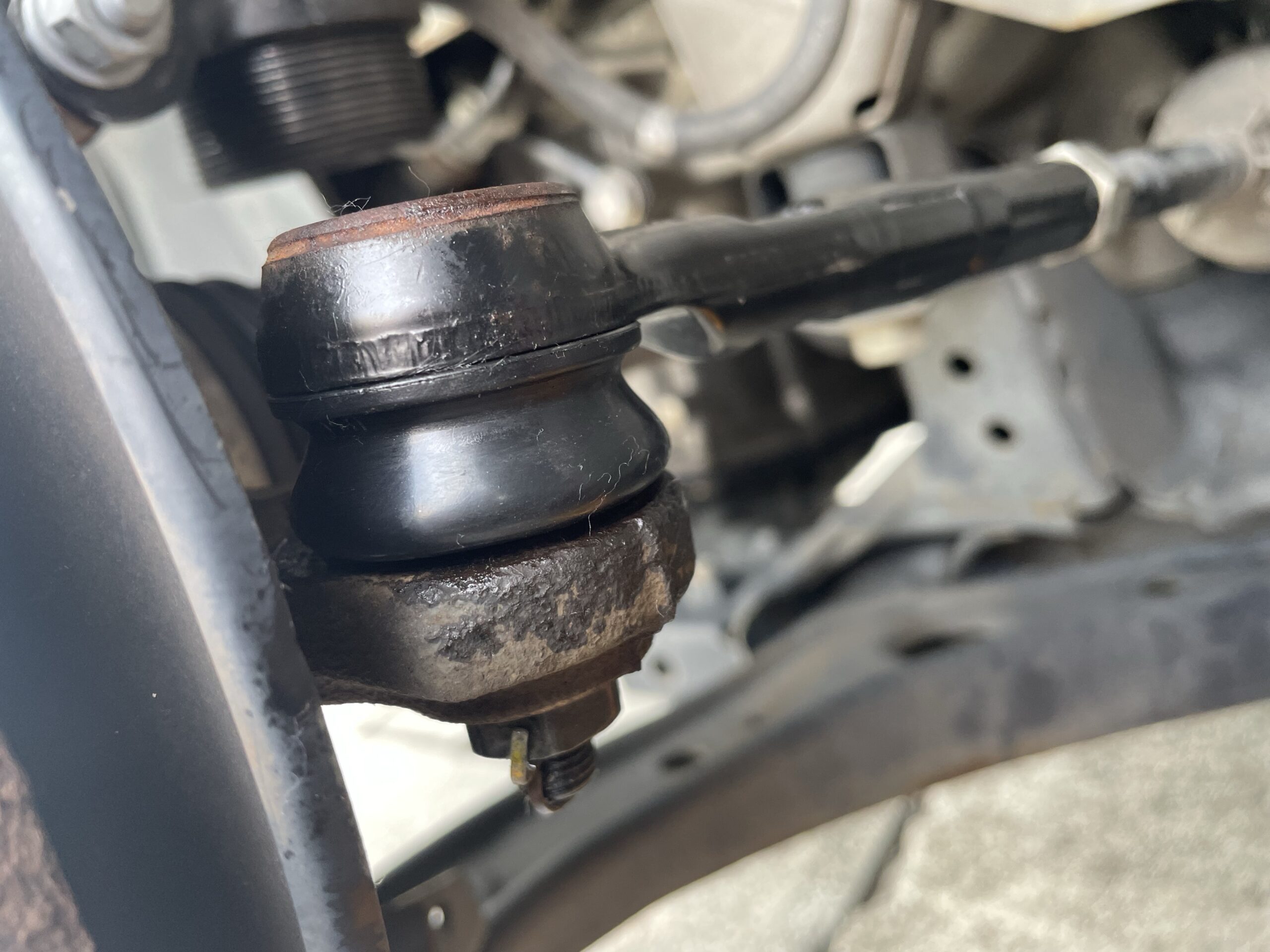

あとはボールジョイント部分の古いグリスを拭き取り、新しいグリスを塗布したら、新しいブーツを圧入。あとは逆の手順でタイロッドエンドを組み込み、作業完了です。



今回使用したグリスは、シャーシグリスです。





あわせて読みたい
【タイロッドエンド】グリスの種類と量について   タイロッドエンドのゴムブーツを交換するんだけど、グリスは何をどのぐらい塗ればいいの?   こんな疑問を持たれる方も少なくありません。   そこでこ...

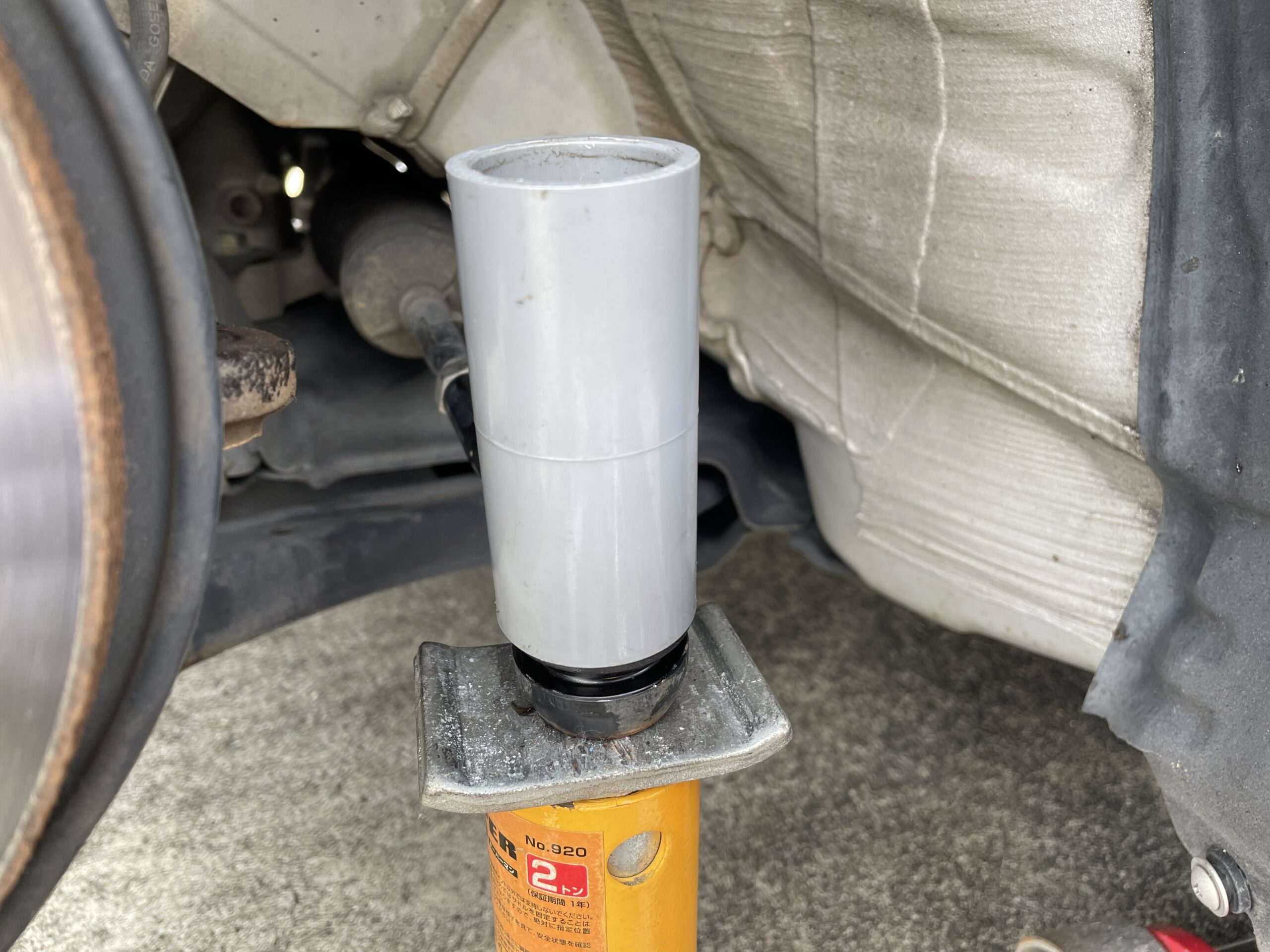

ブーツを入れる時には、サイズの合うパイプ状のもをあてがい、ハンマーで叩き入れると簡単に入ります。今回は、ホームセンター等で買える塩ビパイプ。(このパイプで3.4台ブーツの圧入作業をしています。)







組み付け時には、割りピンは再利用は原則禁止ですので、新品の割りピンを用意しておくことをお勧めします。





まとめ



タイロッドエンドプーラーだけ用意しておけば、タイロッドエンドは比較的簡単に取り外しが出来るので、それほど難しい作業ではないかと思います。

ただ、車屋さんにお願いしてもそれほど工賃が高い作業ではないので、少しでも不安要素があるのであれば、車屋さんに作業を依頼することをお勧めします。





この車のブーツは、圧入式ですのでブーツの径に合うパイプやソケット等を使用すれば、簡単に取り付けが可能です。



ソケットなら24ミリぐらいのサイズになるかと思います。





それでは。
