【MH21S】タイロッドエンドブーツの交換

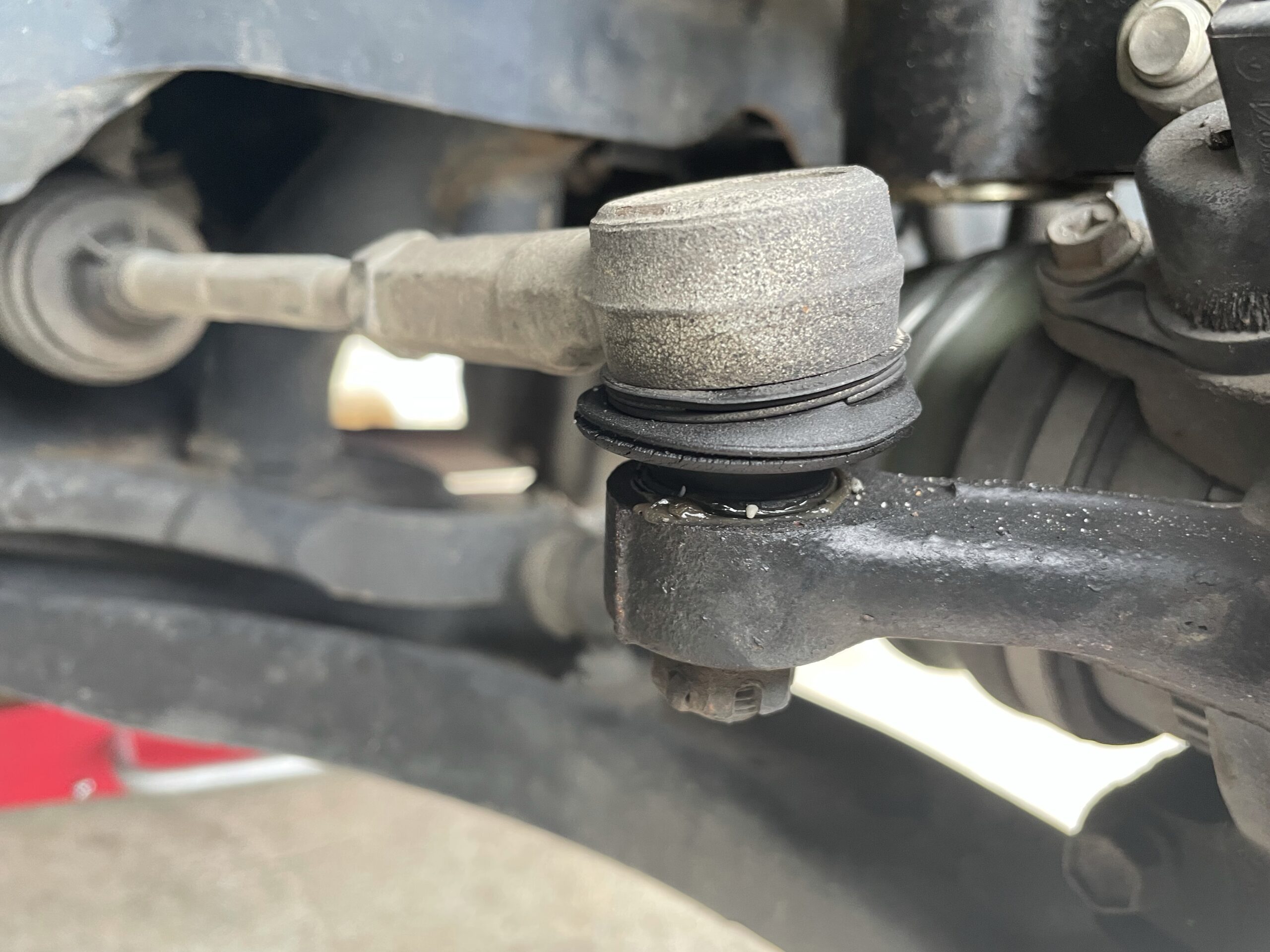

車を購入した際から、タイロッドエンドブーツからグリスが滲み出ていたのですが、ようやく交換する気になったので交換作業を行いました。



そこでこの記事では、MH21S(ワゴンR)のタイロッドエンドブーツの交換方法について紹介していきます。





目次

使用する工具

  • ラチェット
  • ソケット(19ミリ)
  • タイロッドエンドプーラー
  • ピックツール
  • グリス
  • パーツクリーナー



【MH21S】タイロッドエンドブーツの交換



作業手順は以下の通りです。



  1. ジャッキアップする
  2. 割りピンを外す
  3. ロックナットを緩める
  4. プーラーでタイロッドエンドを外す
  5. ブーツを外す
  6. 古いグリスを拭き取る
  7. 新しいグリスを入れる
  8. ブーツを取り付けタイロッドエンドを固定



ジャッキアップ方法については、こちらをご覧下さい。



target=

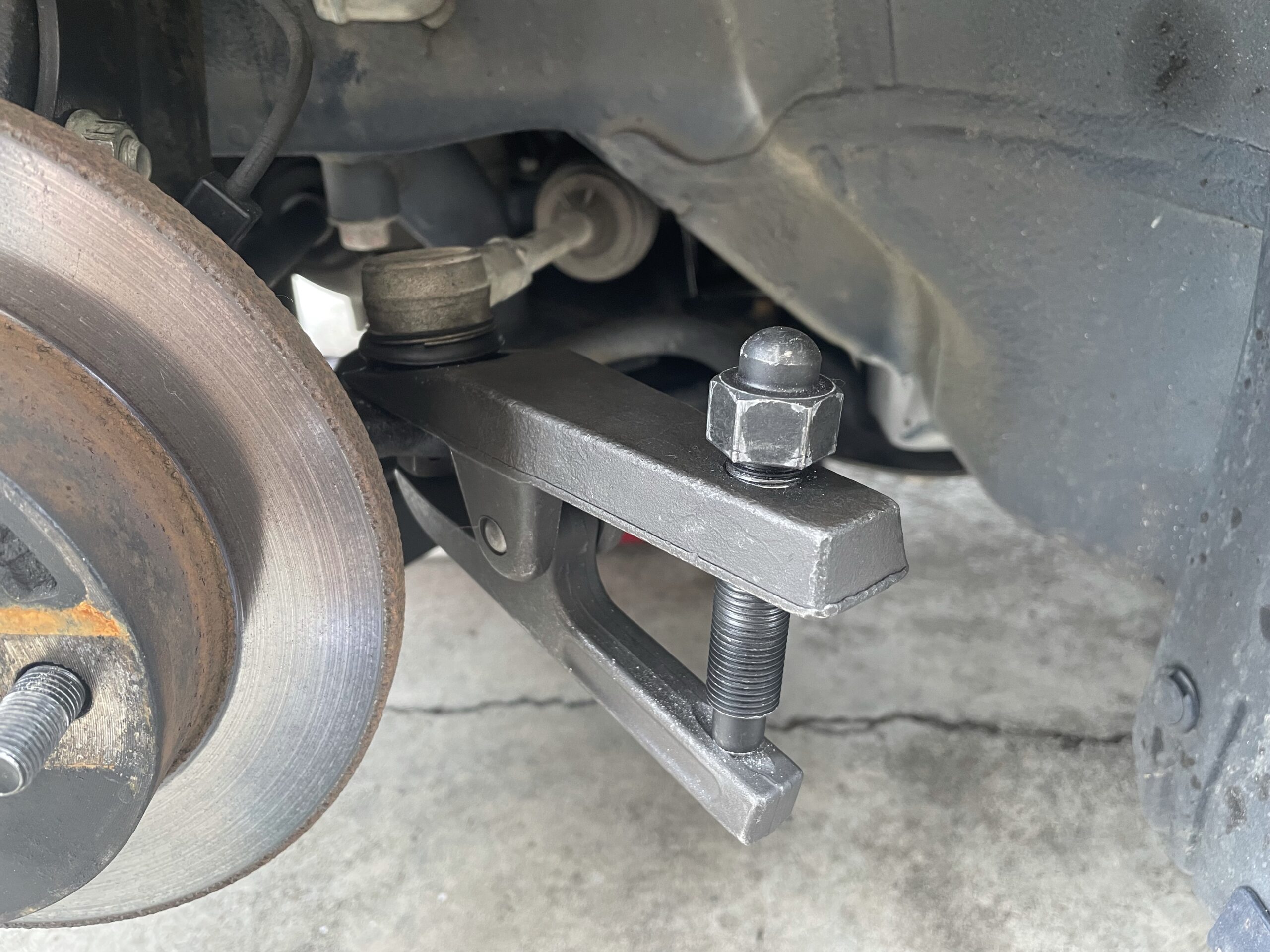

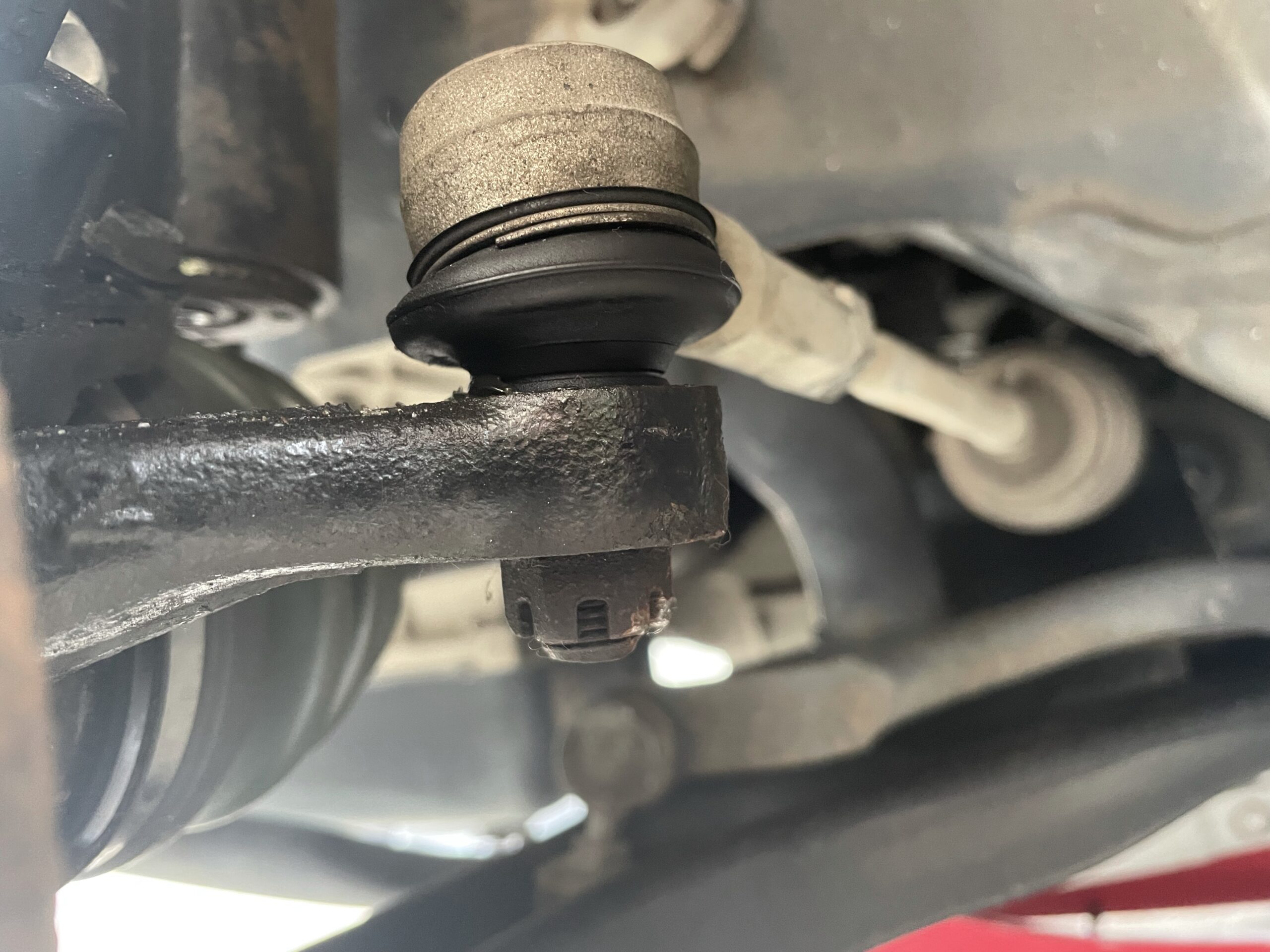

車をジャッキアップし、割りピンを外したら19ミリのコマを使って、タイロッドエンドを固定するナットを緩めてやります。ナットは一度外し、ナットを反対向きで取り付け直します。



※ナットとボルトがツラになるぐらいまで、再度反対向きで取り付け。







これでタイロッドエンドの取り外しが可能です。

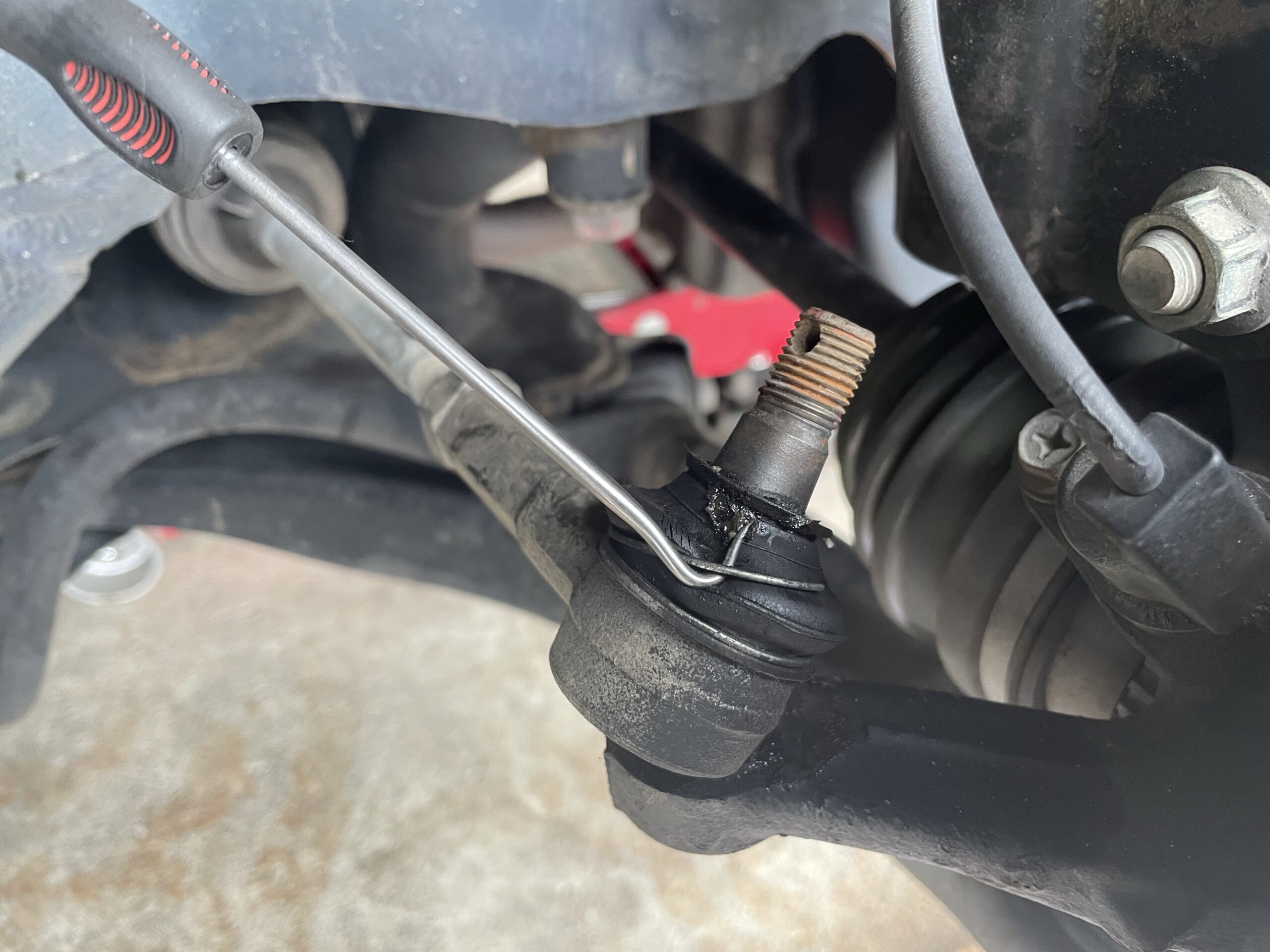

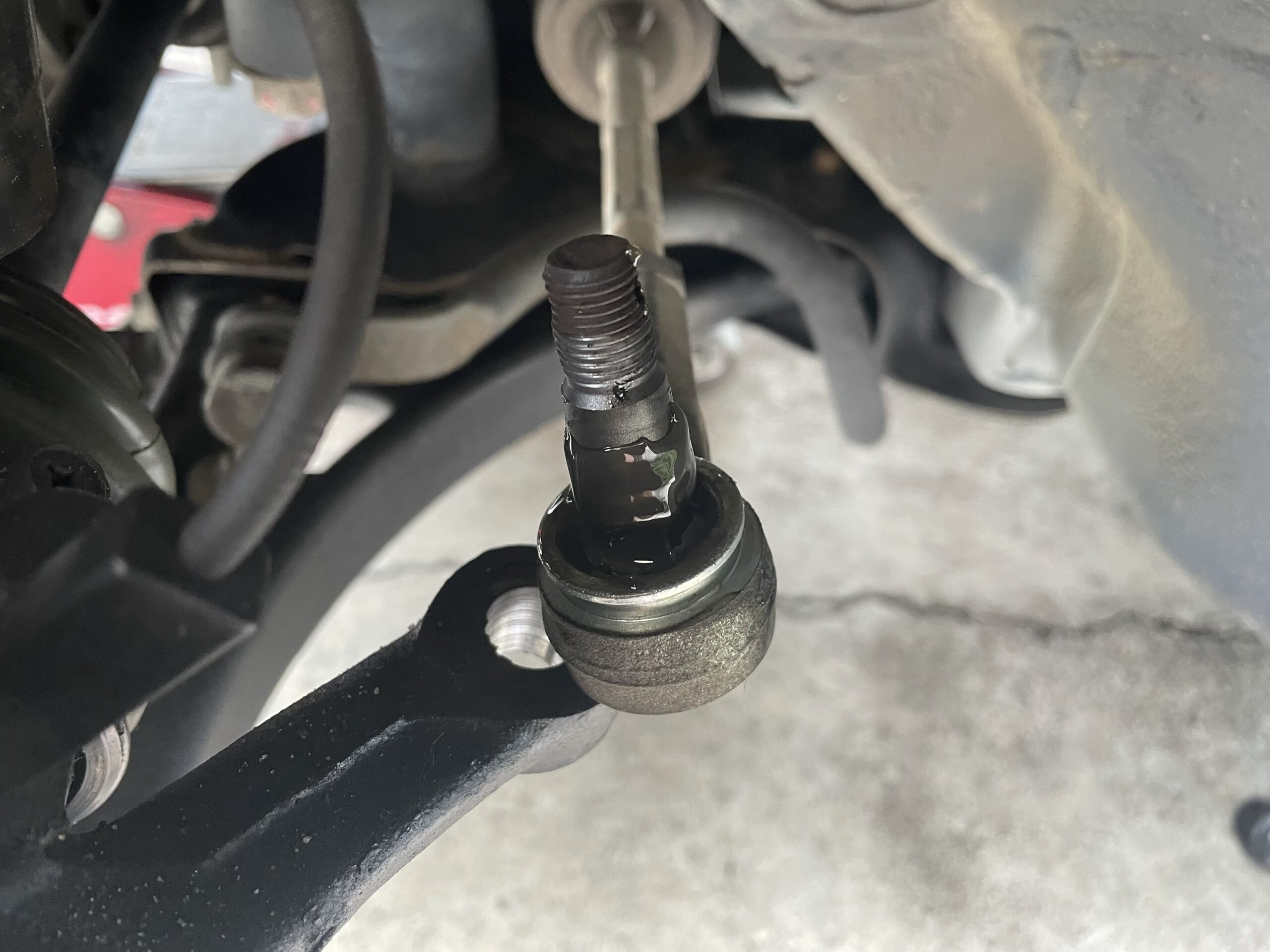

スズキのタイロッドエンドブーツは、圧入式ではなくバンドで固定されているタイプなので、バンドを外して古いブーツを外してやります。この手のバンドを外す際には、ピックツールを引っ掛け、先端を持ち上げた状態でピックツールを2周ほど回すと簡単に外せます。





人それぞれ色々な外し方があると思いますが、個人的にはピックツールを使って外すのが一番早くて楽ちんです。

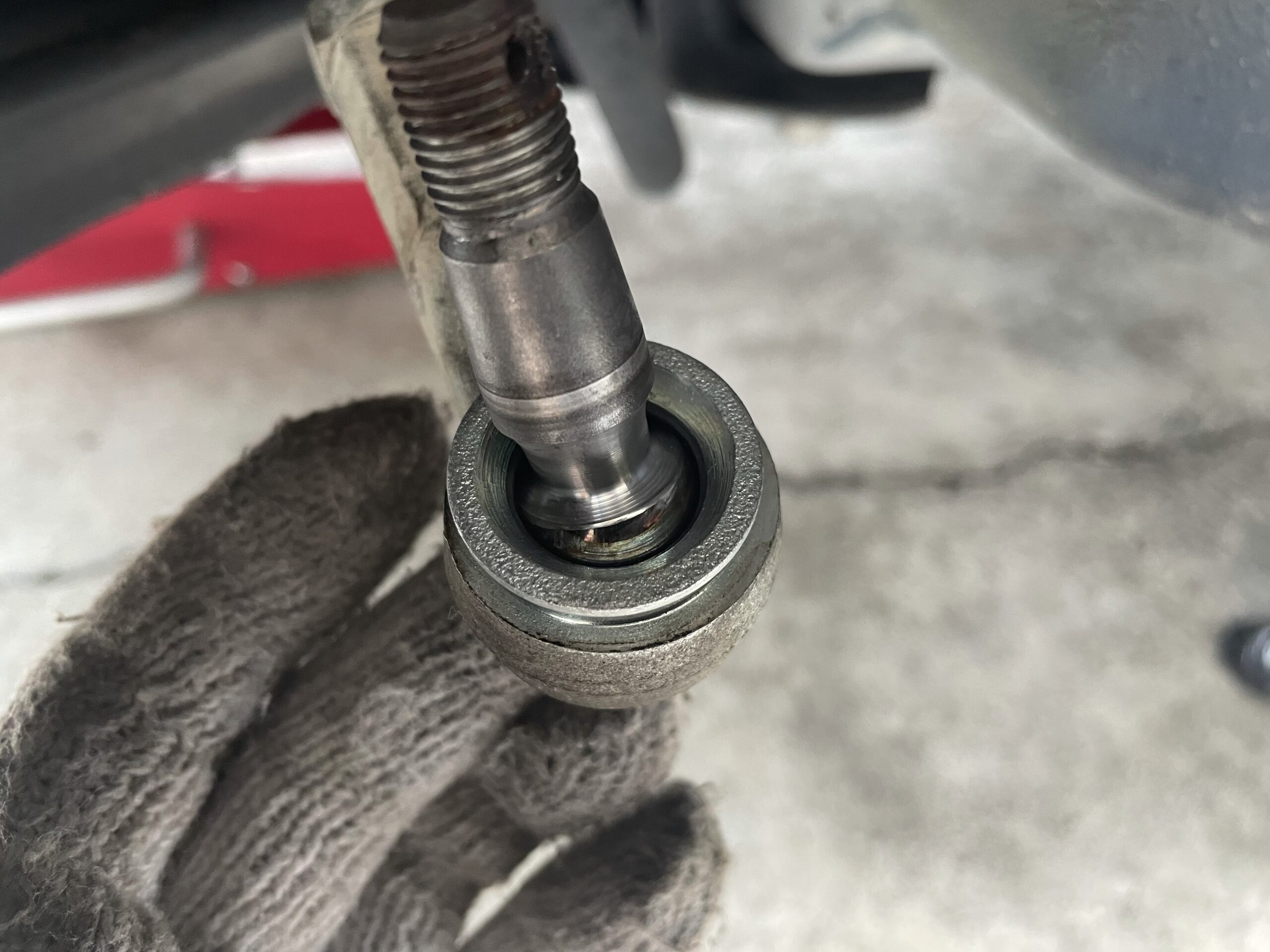

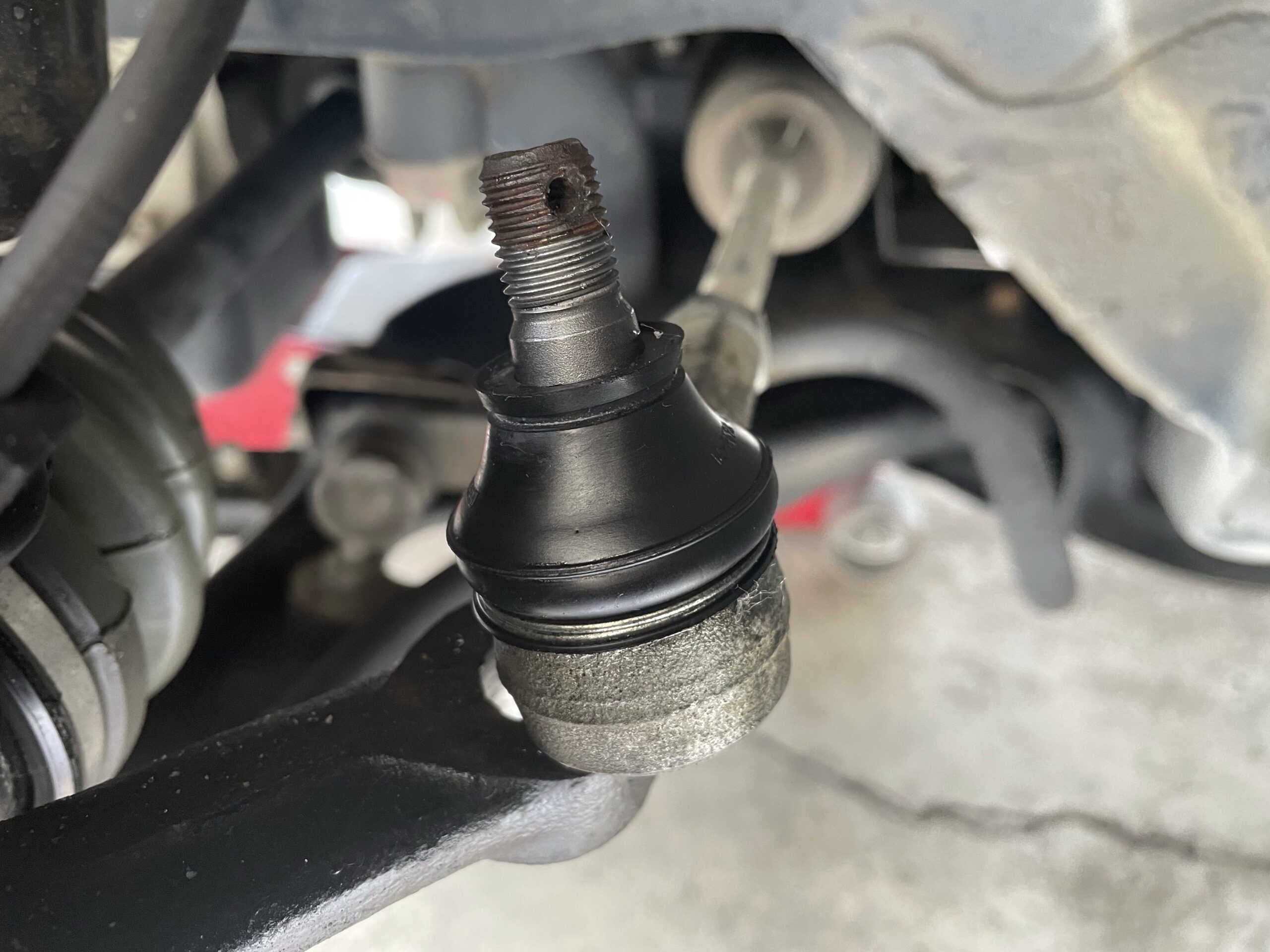

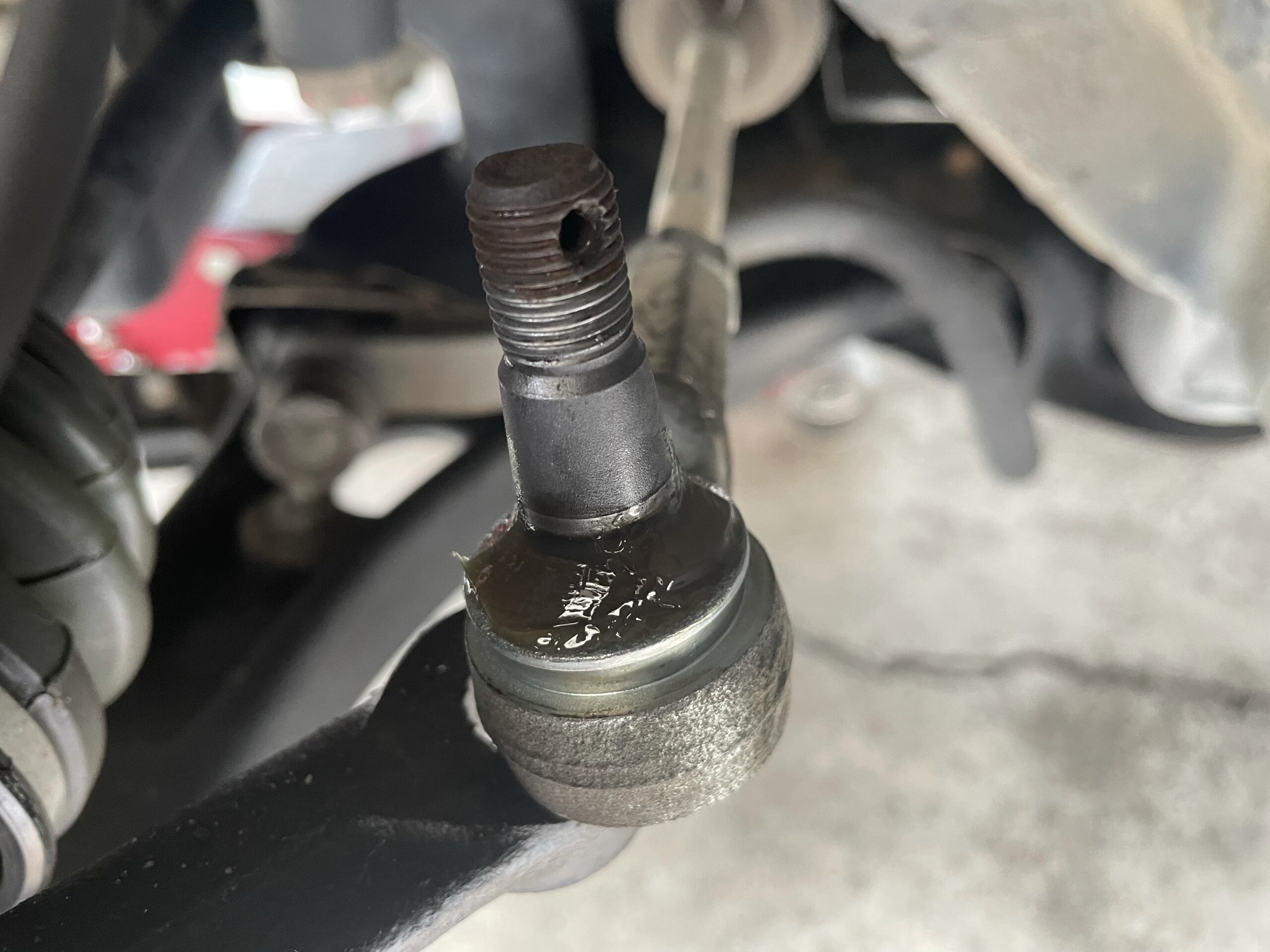

古いブーツを外したら、ボールジョイント部分の古いグリスを綺麗に拭き取り、新しいグリスを入れて新品のブーツをはめ込む。再びバンドを固定したら、エンドを元通り組み付け作業完了です。



バンドをはめる際にも、ピックツールを使用し、外すときの逆手順で取り付けします。ピックツールをブーツに差してしまわないようにだけ注意です…。



不安な人は、タイラップをバンドに巻き付け、タイラップで下側に引っ張りながらはめ込む方法もあります。

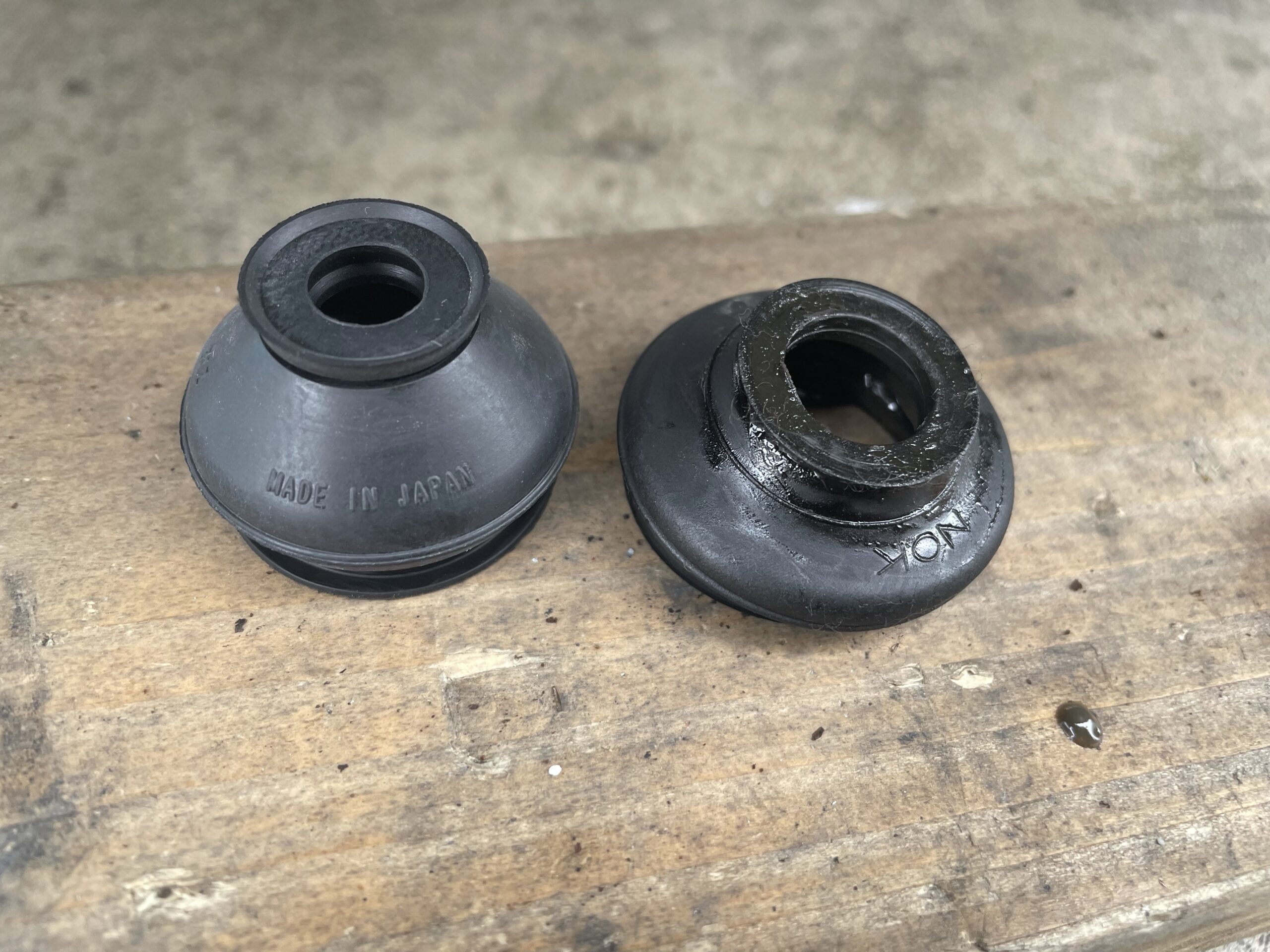

  • 左側 新品のブーツ
  • 右側 古いブーツ

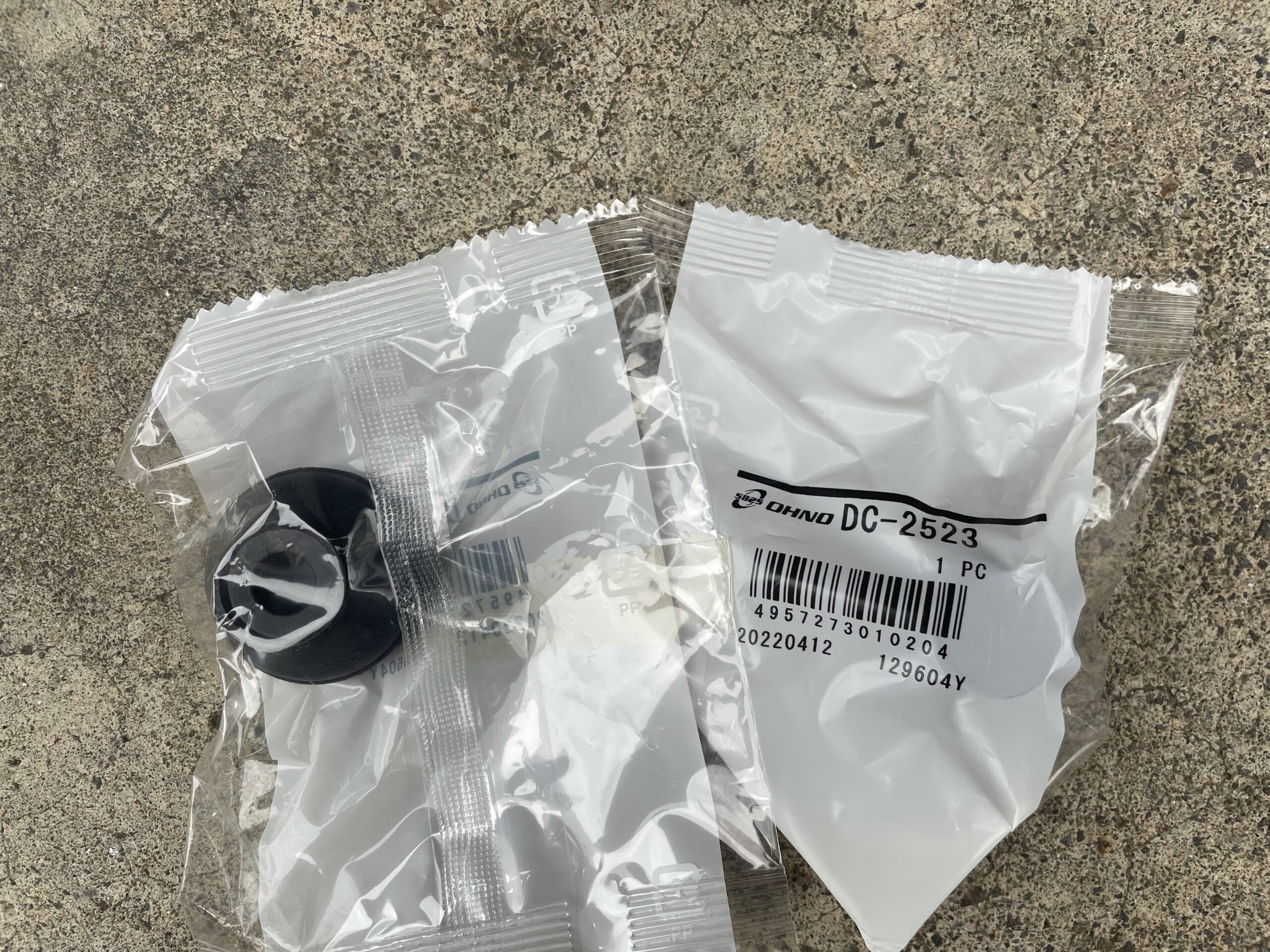

今回使用したのは、大野ゴムのブーツです。(ブーツ単体のみでの販売。)







タイロッドエンドに使用するグリスに関しては、こちらの記事で紹介しています。



あわせて読みたい
【タイロッドエンド】グリスの種類と量について タイロッドエンドのゴムブーツを交換するんだけど、グリスは何をどのぐらい塗ればいいの?   こんな疑問を持たれる方も少なくありません。   そこでこの記事...





今回、バンドはそのまま使い回していますが、取り外しに失敗すると再利用できないので、不安であればバンドも新品を用意しておくことをお勧めします。

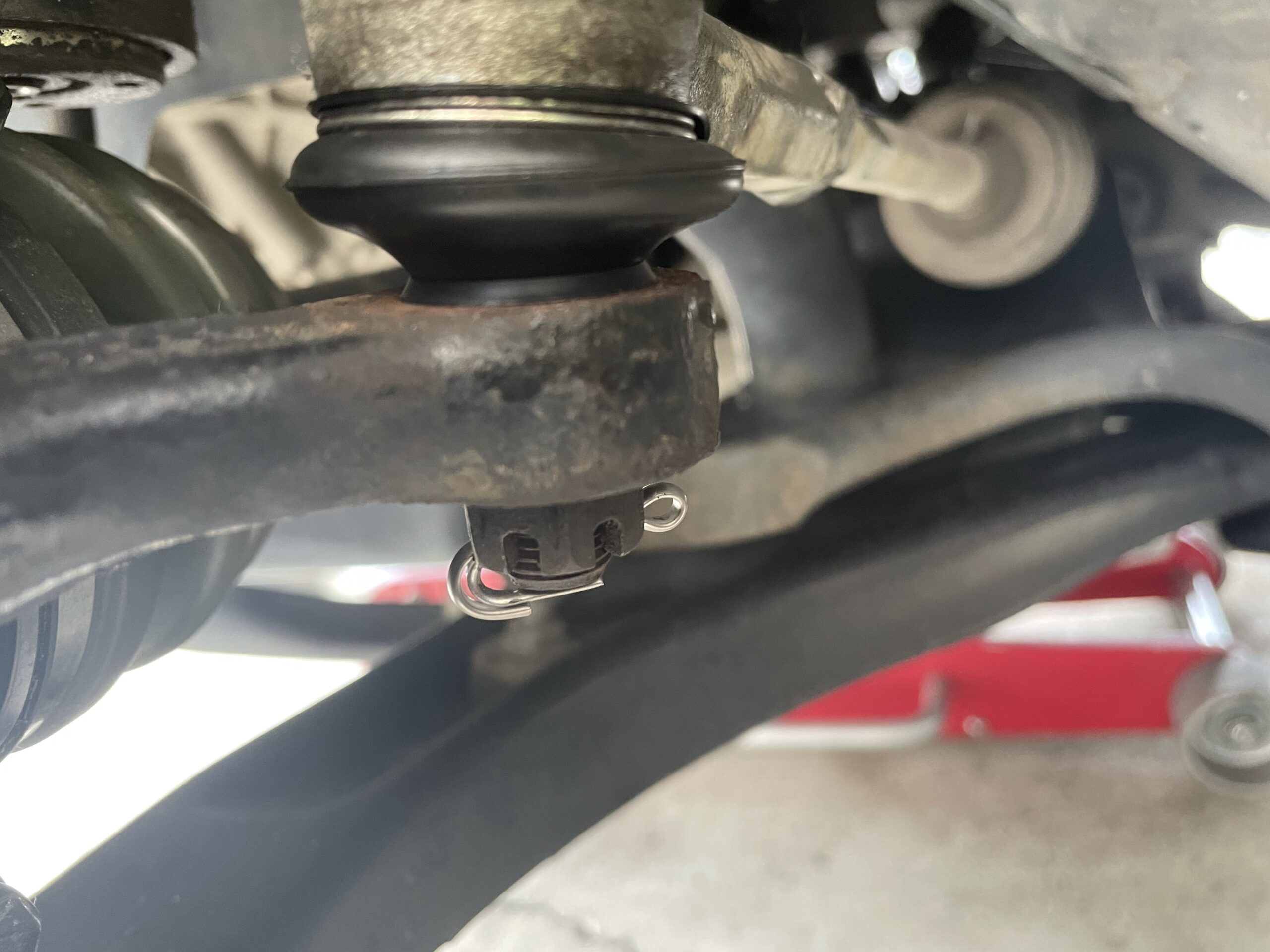

割りピンに関しては、新品に交換しておくことを強くお勧めします。(基本的には再利用しない部品です。)







まとめ



ブーツからグリスが滲み出ていたり、ブーツが完全に切れてしまっている場合は、なるべく早めに交換してやることをお勧めします。車検にも通りませんし、何よりボールジョイントにガタが出てしまう恐れがあります。





特殊な工具はタイロッドエンドプーラーだけあれば作業可能です。





プーラーを使わずに外す方法もありますが…。



あわせて読みたい
タイロッドエンドの外し方【3パターン紹介します】 車の整備を行うにあたって、タイロッドエンドを外す作業はチラホラ出てきます。   タイロッドエンドのナットを外したのに、タイロッドが外れない...   そんな...



それでは。
