ちょっと前に溶接機(100v)を購入し、高速切断機も購入したのでいよいよ本格的に溶接がスタート出来ます。



関連記事

ずっと前から欲しかった自宅で使える100vの半自動溶接機をやっとこ購入しました。 どれにしようか迷ったのですが、ネット等で評判の高い【YOTUKA】のものを購入。 実際に購入し、溶接しましたので感想につい[…]



近々、単管パイプを溶接する用事があるので試しに溶接してみました。



この記事では、実際に単管パイプを溶接した感想と、ちょっとしたコツについてお話ししていきます。



ちなみに僕が使っている溶接機はこれ。100Vなのに結構使えます。







単管パイプを溶接する



基本的に溶接する場合は、面と面がツラになっていないと溶接が出来ません。



200Vの半自動溶接機ならちょっとぐらい隙間があってもビートが乗っかるのですが、100Vだとすぐに穴が空きます。



そのため、溶接する母材は高速切断機を使います。

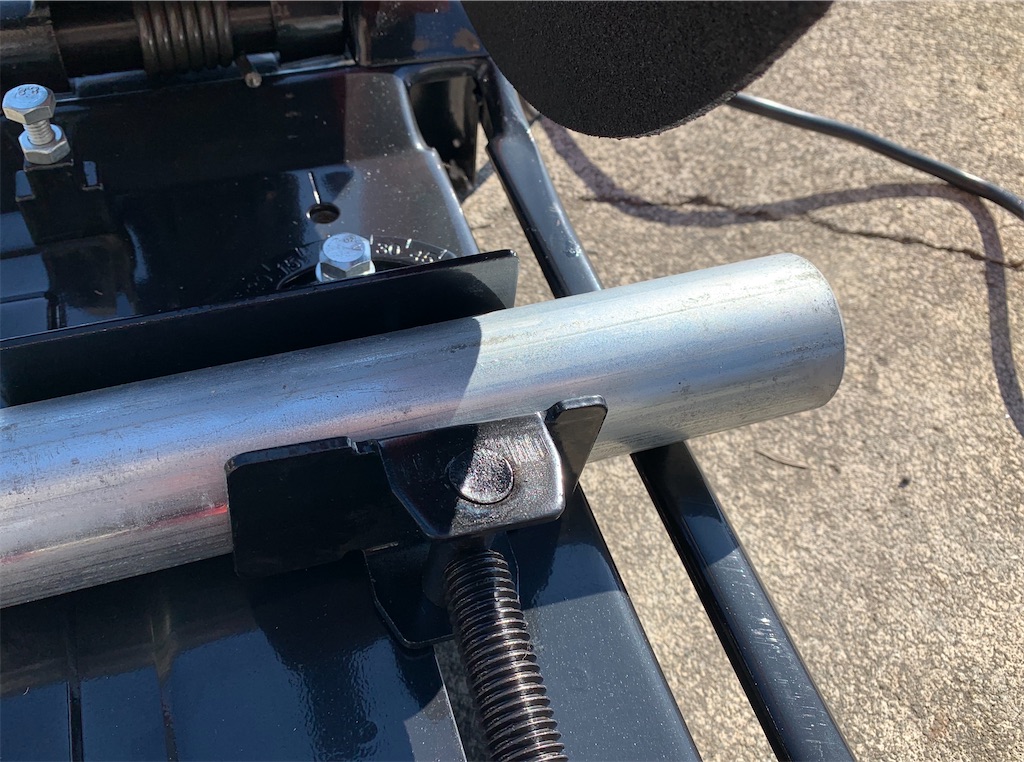

f:id:yuichan53world:20200202170226j:image



ザクザク切ります。



f:id:yuichan53world:20200202171557j:image

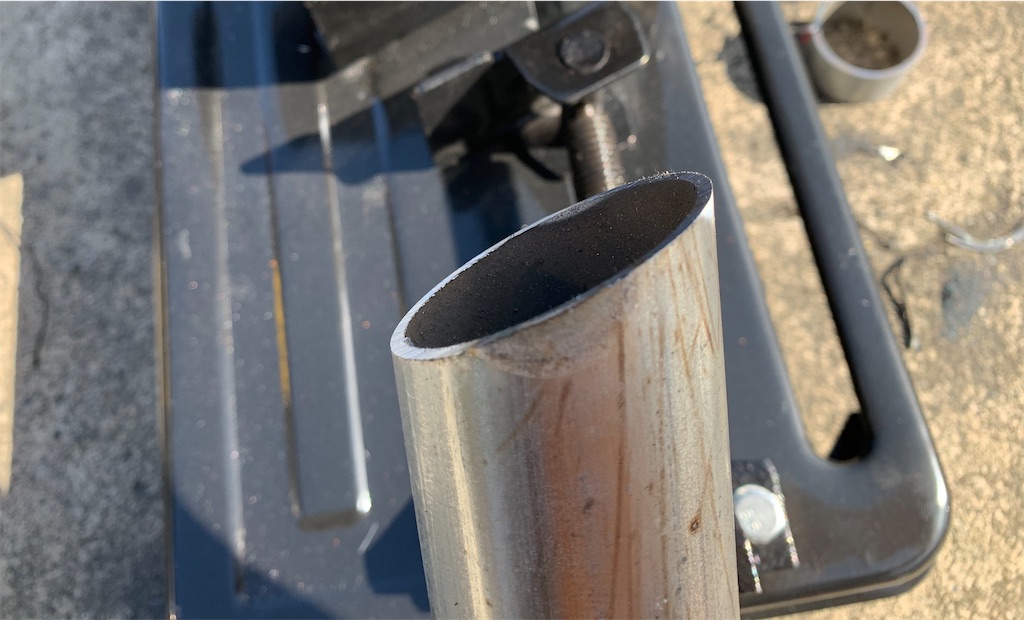

本当は切断面のバリを取るべきですが、試し溶接なのでこのままいっちゃいます。



ちなみにコレ使ってます。激安高速切断機です。





詳しくはこちらの記事で解説してます。



関連記事

単管パイプを切って溶接するのに、サンダーでは上手く切れないので、高速切断機を購入〜。 メーカーも多く迷いに迷ったのですが、滅多に使わないのでお手頃価格で購入する事が出来た『三共コーポレーション』というメーカーのものにしました。 実際[…]



f:id:yuichan53world:20200202170343j:image

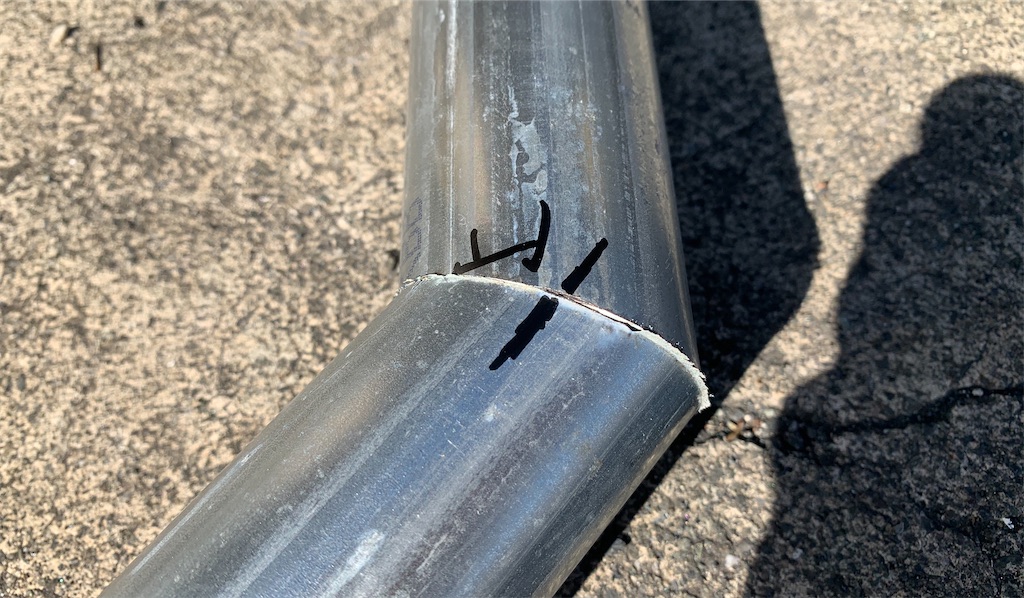

いきなり一周溶接しようとしてはいけません。

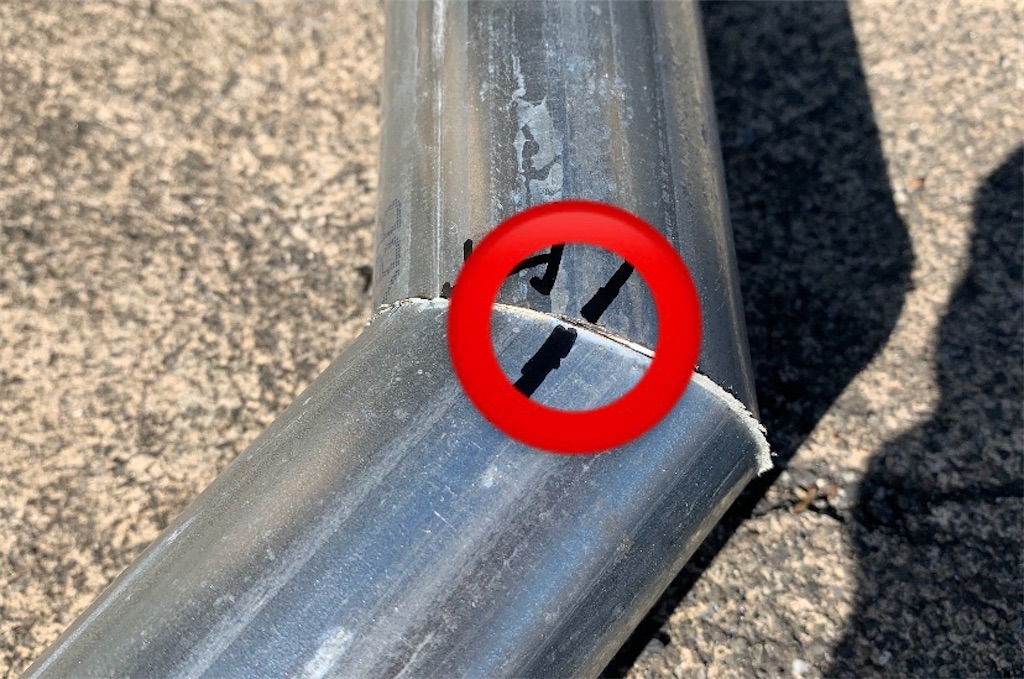

まず溶接するもの同士に印を付けておきましょう。



f:id:yuichan53world:20200202171437j:image

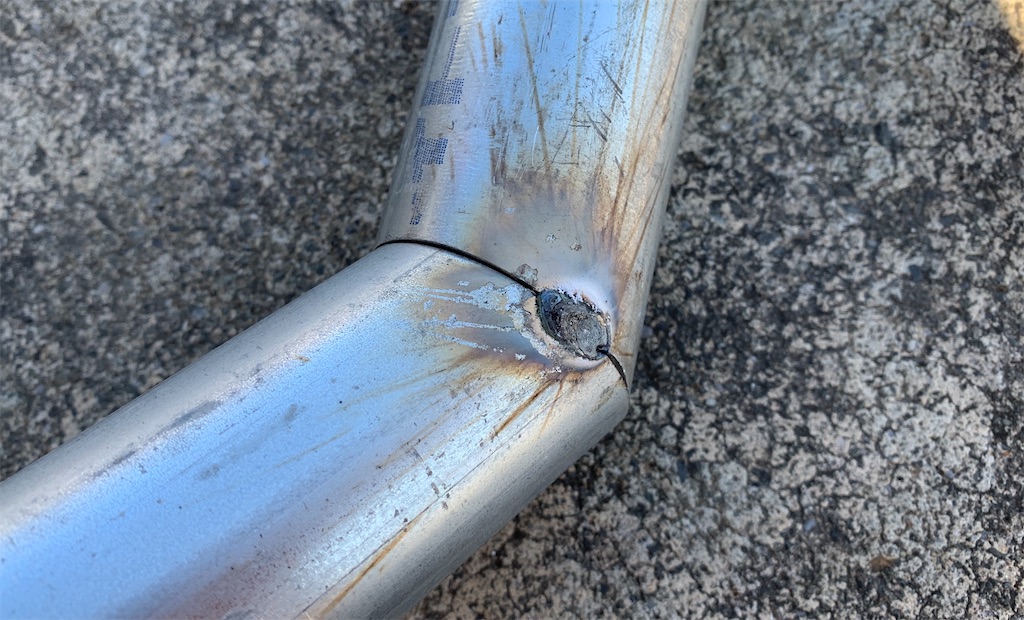

印を付けたら点付けをしてから、本溶接します。



これをやらないと母材が熱によって歪んでしまい、反対側の隙間が大きくなって溶接出来なくなります。



f:id:yuichan53world:20200202170502j:image

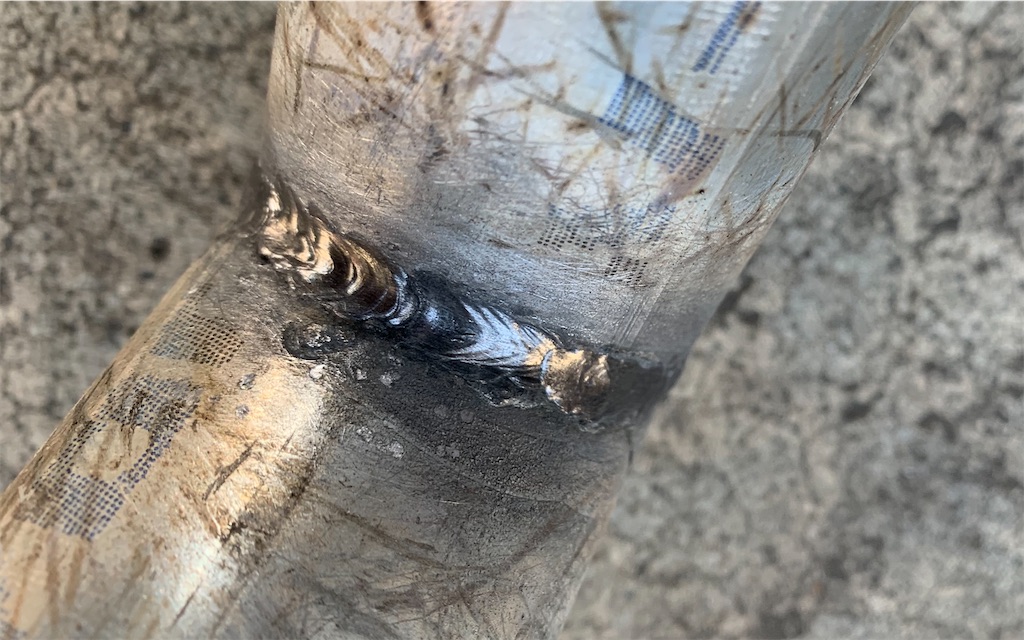

点付けを3箇所行って一周溶接してみました。



素人にしてはまあまあ上手く出来るのではないでしょうか?



f:id:yuichan53world:20200202170649j:image



溶接って右から左に動かしていくイメージですが、バック溶接の方がやりやすかったので、左から右に溶接しています。



溶接はほとんど知識がないので、分かりませんが…



f:id:yuichan53world:20200208171644j:image

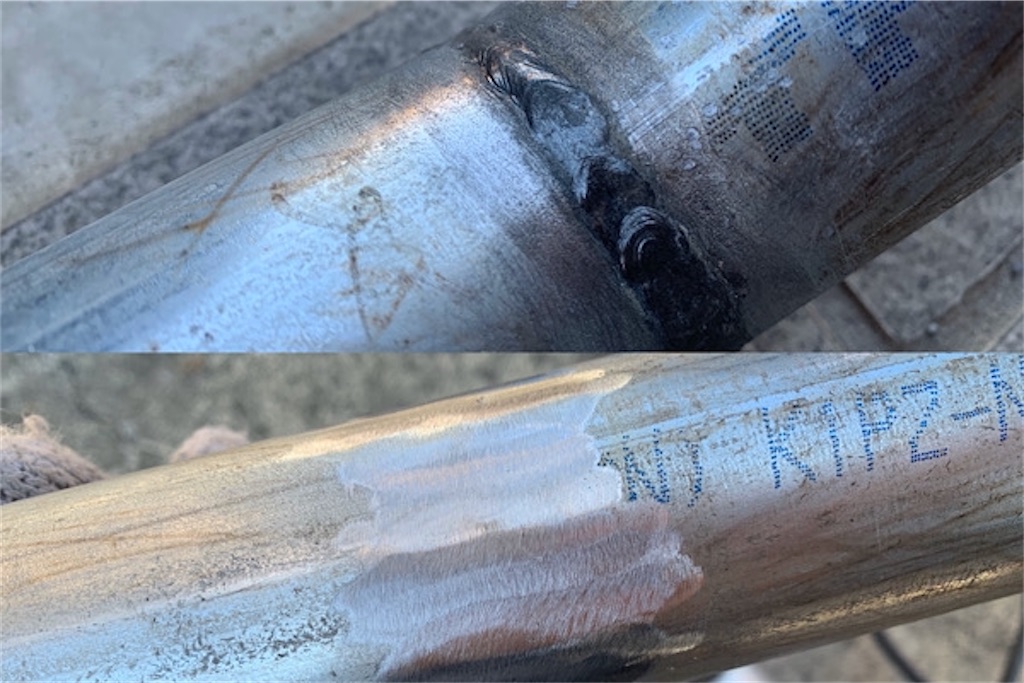

溶け込みも問題無さそうです。



ポイント

単管パイプは表面が亜鉛メッキ処理なのですが、メッキを剥がさなくても何故か溶接出来ます。恐らくメッキの層が薄いからです。



今回僕はそのまま溶接しましたが、表面のメッキをサンダー等で削った方が綺麗に溶接出来ます。



関連記事

 僕もYOTUKAの100V溶接機を購入したのですが、なかなか思うように溶接が出来ません...。コツがあれば伝授して頂けないでしょうか? 先日、当サイトの読者様より、こんな質問を頂きました。 […]



穴が空いた時の対象方法



でもやっぱり下手くそな僕は穴を空けます。笑



単管パイプって結構厚みがあるので、穴を空けるのは結構センス無しです…

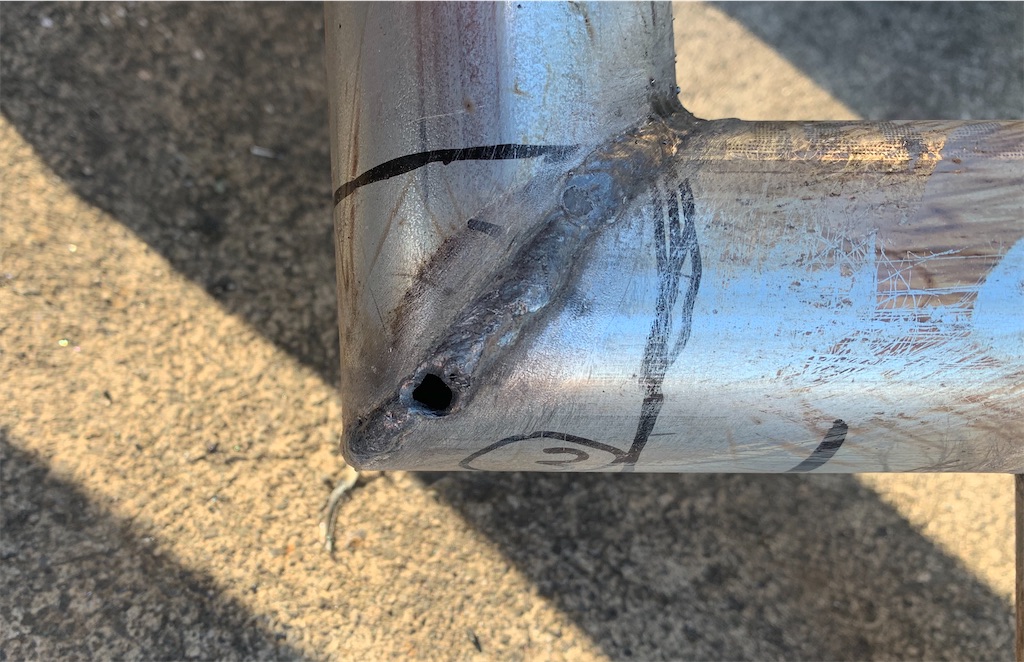

f:id:yuichan53world:20200202170848j:image



そんな時は、ボルトやビスを入れて溶接します。

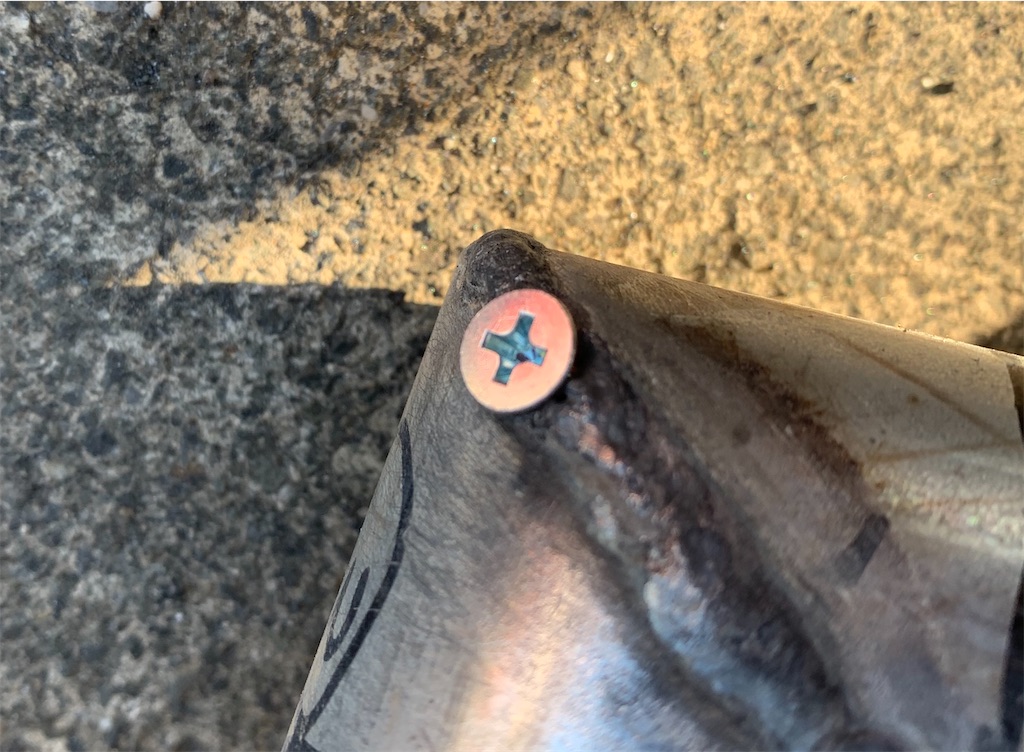

f:id:yuichan53world:20200202170851j:image



メッキされているまま溶接するので、結構弾きますが気にせず溶かし込みます。

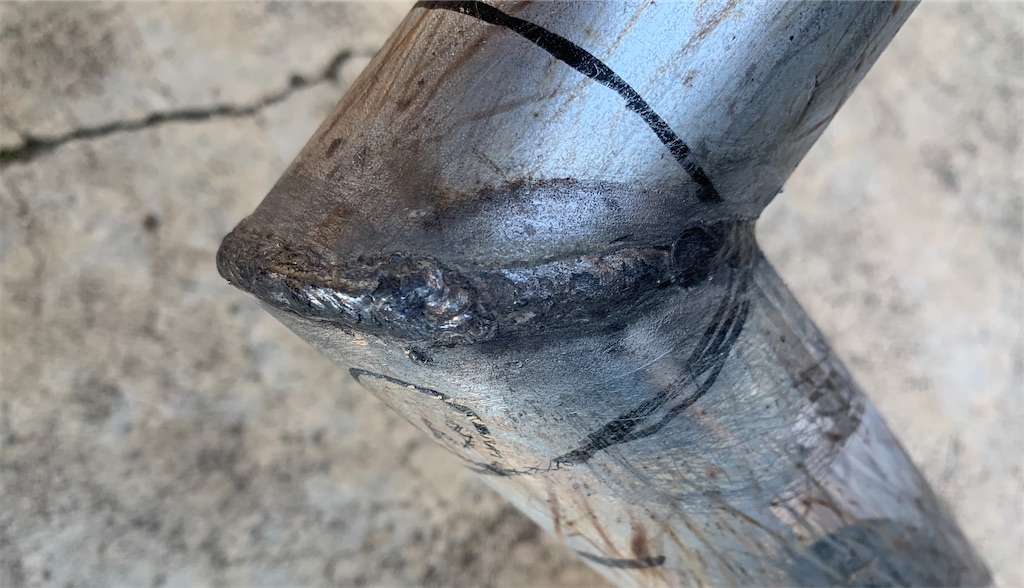

f:id:yuichan53world:20200202170854j:image



穴埋まりましたね〜。



これが正しい方法かは知りませんが、これでとりあえず穴は埋める事が可能です。



もし穴を空けてしまった時は、参考にしてみて下さい。



まとめ

単管パイプを溶接する時のコツは…



  • 高速切断機を使う
  • 点付け→本溶接



この2つだけを厳守すれば誰でも溶接する事が出来ると思います。



単管パイプは厚みがあるので、焦らずにやれば上手く出来ると思うので、是非チャレンジしてみて下さい。



それでは。
