【N-ONE(GJ1)】フロントバンパーの外し方

先日、N-ONEの作業をするにあたって、フロントバンパーの脱着を行いました。



N-ONEのフロントバンパーは、固定部分のネジやクリップを全て外した状態にしても、強引に引っ張ると引っ掛かり部分が破損してしまうので、注意が必要です。外し方さえしておけば、バンパーを破損させることなくバンパーの脱着が容易に可能です。



そこでこの記事では、N-ONE(GJ1)のフロントバンパーの外し方について紹介していきます。引っ掛かり部分を外す際のコツも合わせて紹介していきます。





目次

使用する工具



  • プラスドライバー
  • クリップ外し
  • ラチェット
  • 10ミリソケット



※画像には使用しない工具も写っています。







【N-ONE(GJ1)】フロントバンパーの外し方



フロントバンパーを外す際の作業手順は以下の通りです。



  1. バンパーとフェンダーの固定ネジを外す
  2. ナンバープレート裏のクリップを外す
  3. バンパー下のクリップを外す
  4. バンパーを取り外す



順番に画像付きで解説してきます。



バンパーとフェンダーの固定ネジを外す

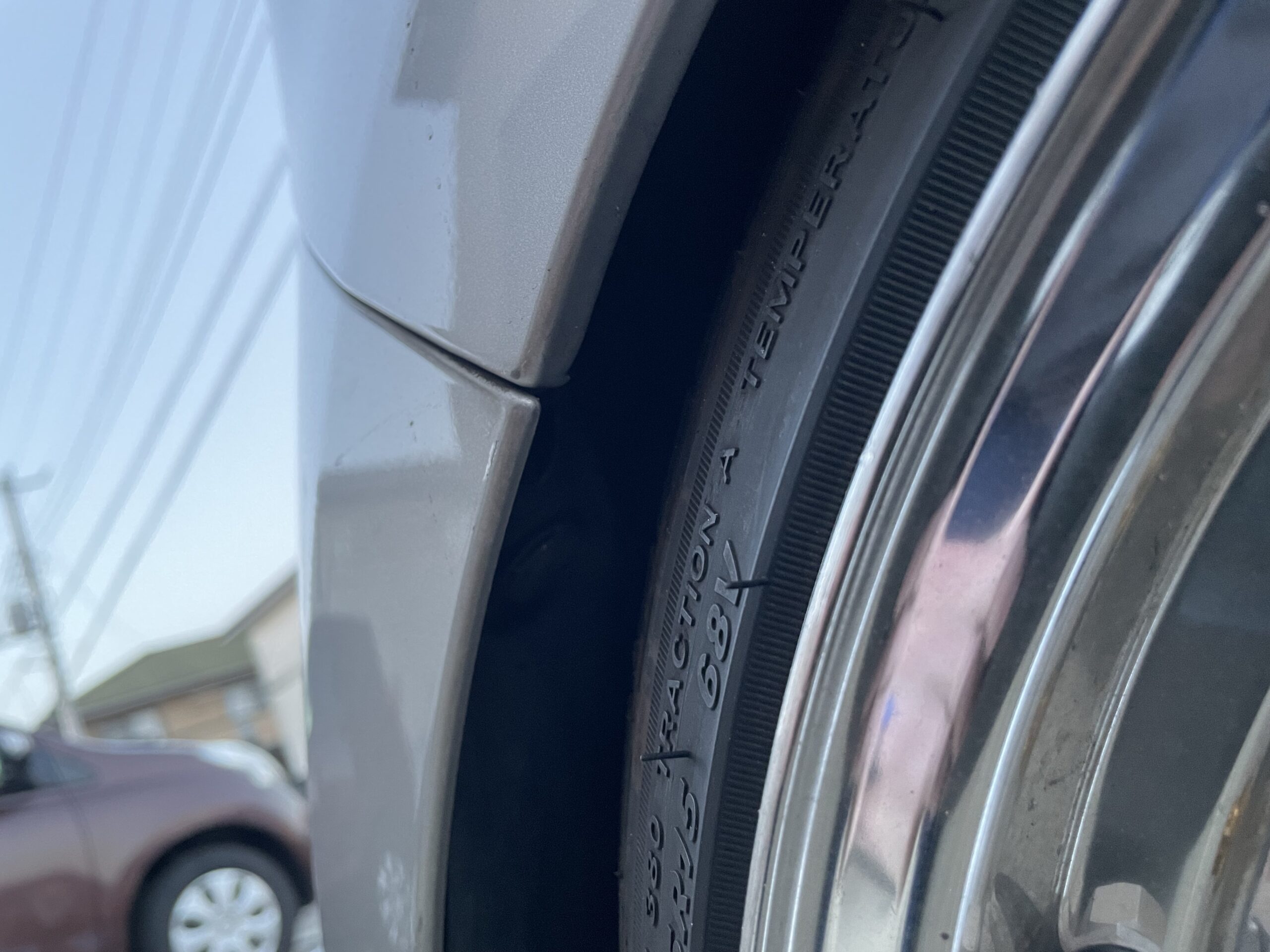

まず初めに、フロントバンパーとフロントフェンダーを固定しているネジを左右1本づつ外します。ここのネジに関しては、ハンドルを左右それぞれに切った状態にすれば、タイヤを外すことなく作業可能です。



左右1本づつ。2本のプラスネジを外します。



※この車両は、付け根のネジ部分を綺麗に取ってしまっているので、ありませんけど…。



ナンバープレート裏のクリップを外す

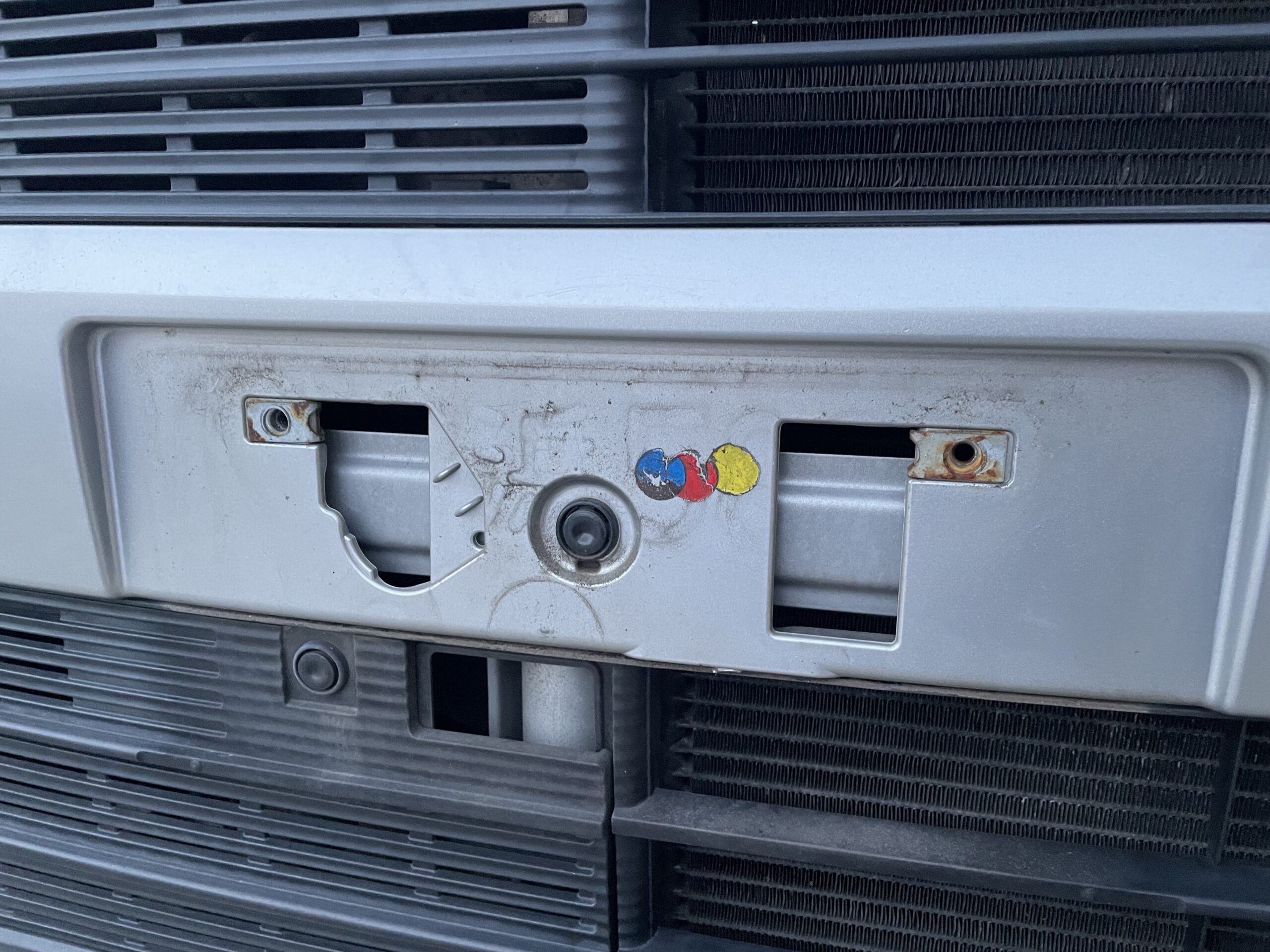

ナンバープレートを取り外すと、ナンバープレートの真裏に隠れているクリップが1つありますので、こちらのクリップも忘れずに取り外します。



10ミリのソケットとラチェットを使用し、ナンバープレートを外すとクリップが現れます。



▪️使用されているクリップ



バンパー下のクリップを外す



次に、バンパーの下側を固定するクリップを外します。全部で6個のクリップにて固定されています。



スペースが狭いので、スロープに車を乗せた状態で作業するのが良いかと思います。





あわせて読みたい
車高短スロープの自作方法【2パターン作成しました】 約5年ほど前に作成した、車高短をジャッキアップするためのスロープがボロボロになってきたので...   新しい車高短スロープを自作しました。   今回、2パター...



バンパーの下には、バンパーと車体を固定しているのではなく、バンパーとアンダーカバーを固定しているクリップが混ざっています。そのため、バンパー下にあるクリップを全て外す必要はありません。



バンパーの脱着時に外す必要があるクリップは6個だけ。



  • 中側4個のクリップがバンパーと車体
  • 両側1個づつのクリップがバンパーとインナーフェンダー

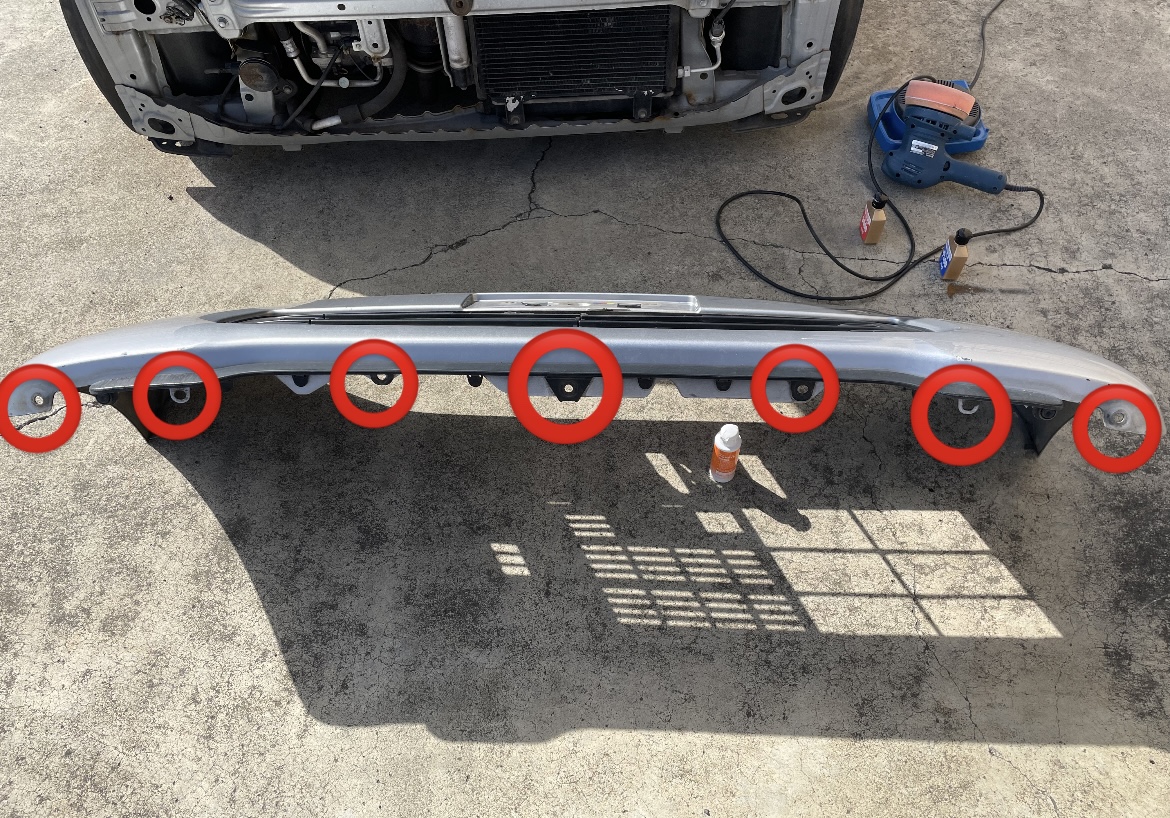

下の画像の赤丸部分が、バンパーと車体を固定しているクリップになります。





▪️中側4個のクリップ

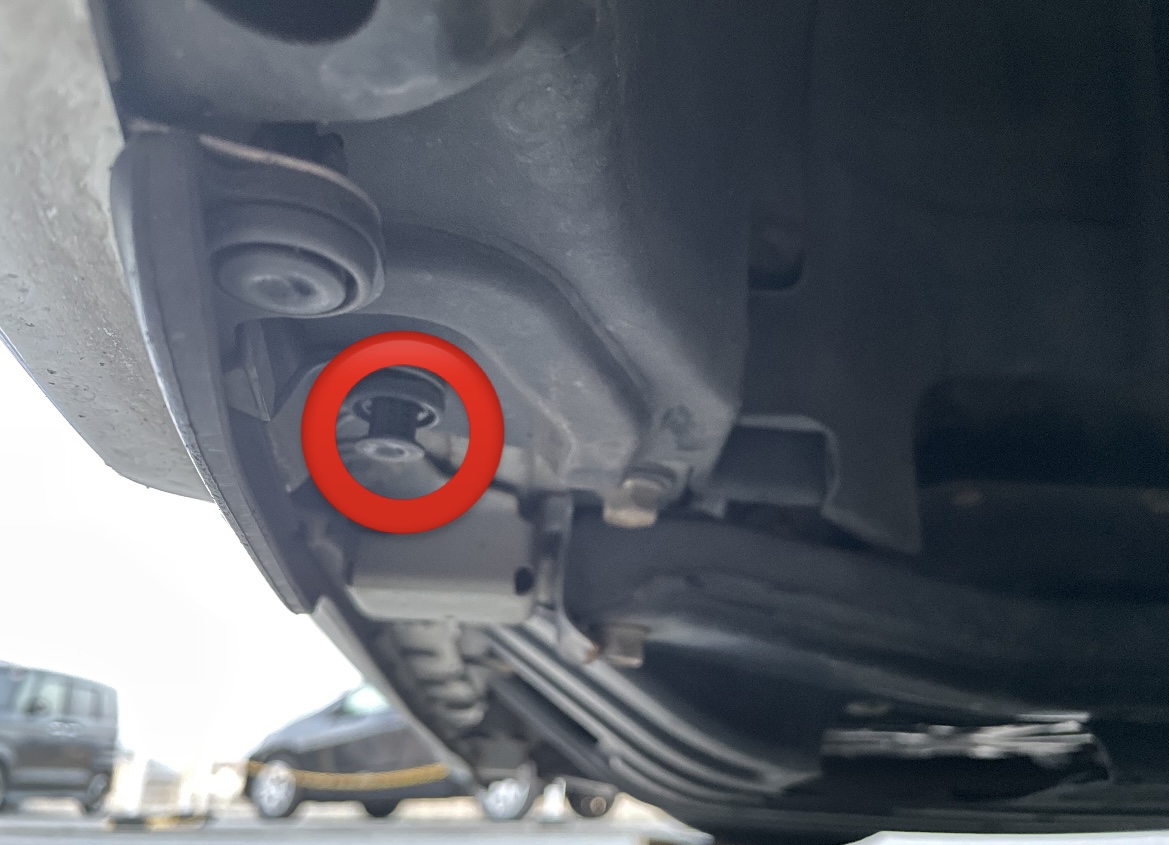

▪️両側のクリップ(2個使用)



バンパーを取り外す

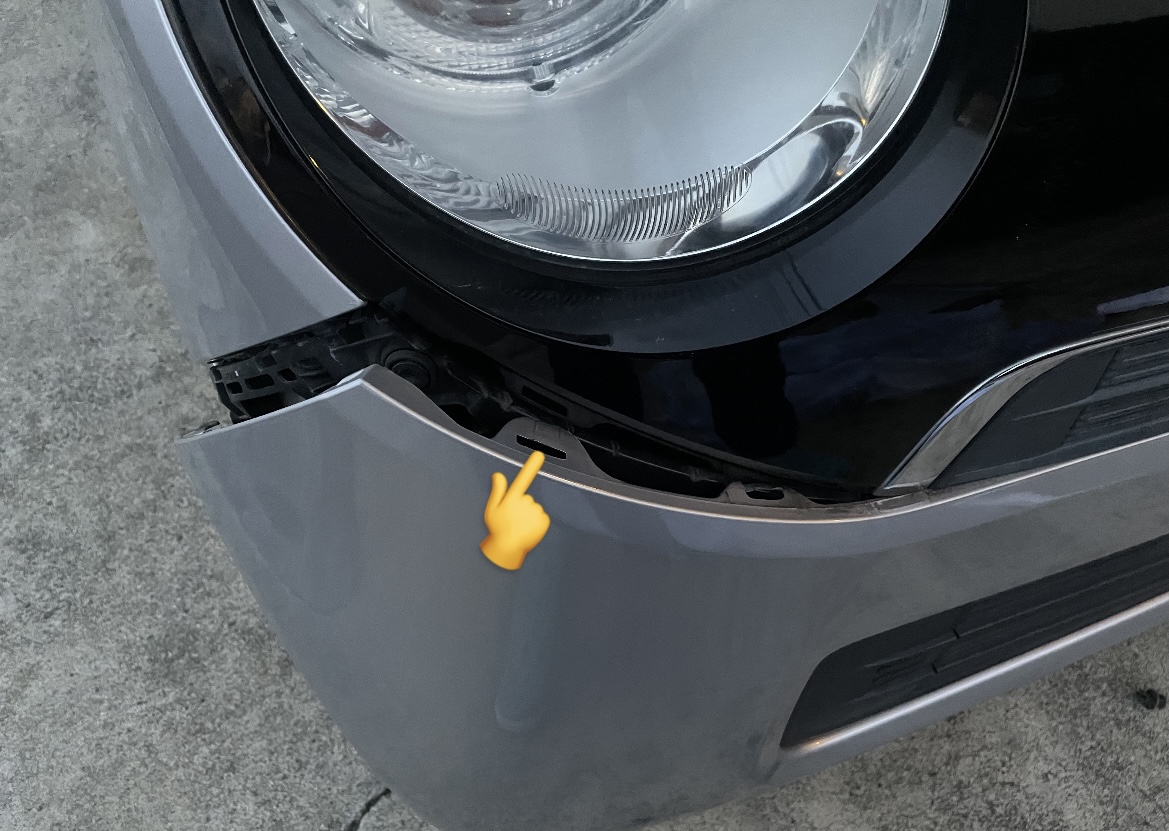

まず初めに、フェンダー部分にハマっているバンパーの両側の固定部分を引っ張り外します。画像の矢印部分の引っ掛かりには、上手く手が入りませんので、手前にバンパーを引っ張る形で取り外します。



強引にやると、割れちゃいます…。少しバンパーを引っ張り、バンパーの隙間に手を入れバンパーを上に浮かせるイメージでバンパーを引いてやると、割らずに済みます。(バンパーを持ち上げすぎると、グリルやバンパーに傷が付くのでそれも注意。)



先に、上の画像のように両サイドを浮かせます。(バンパーの真ん中のみがハマっている状態。)



バンパーの両側を外すことが出来たら、ボンネットを開けて裏からバンパーの引っ掛かり部分を上に持ち上げてやりながら、バンパーを手前に引きます。

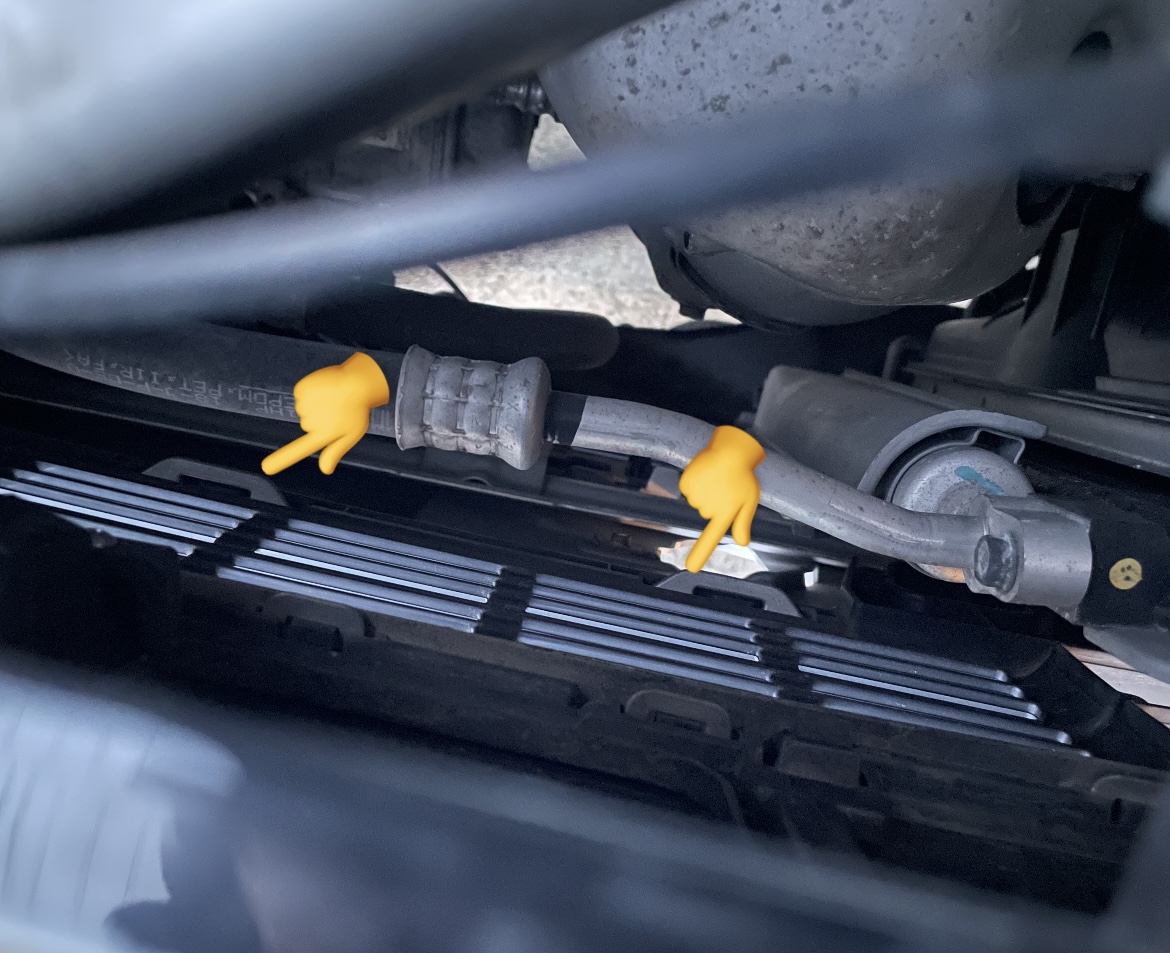

狭いですが、ボンネット側から手を入れると、アクセス可能です。(下の画像は、ボンネットを開けて上から見下ろした画像です。)

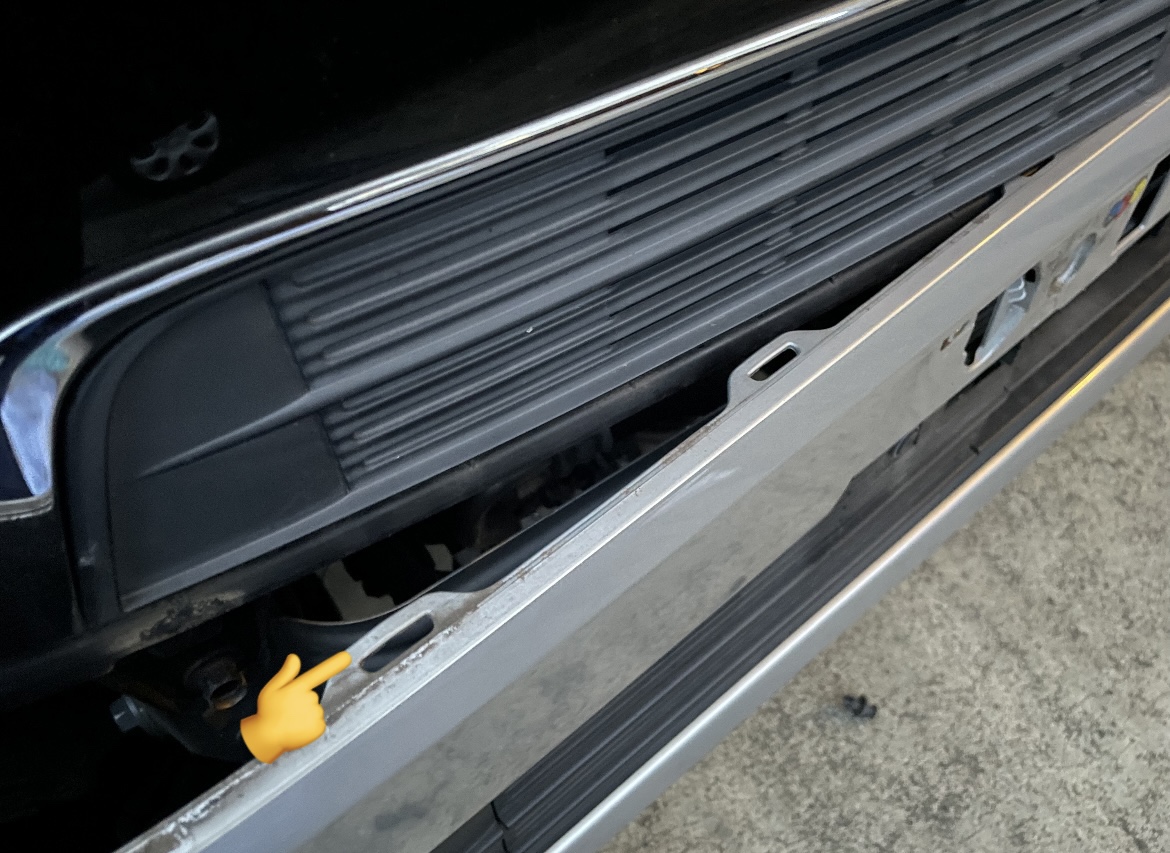

バンパーの穴に爪がハマって固定されている構造です。



そのため、画像矢印部分を少しだけ持ち上げてやることで、爪を交わしバンパーを手前に引くことが可能になります。この爪を少しだけ持ち上げてやれば、バンパーを破損させることなく、バンパーの取り外しが可能です。



爪を持ち上げている間に、逆の手でバンパーを手前に引いてやる必要があります。

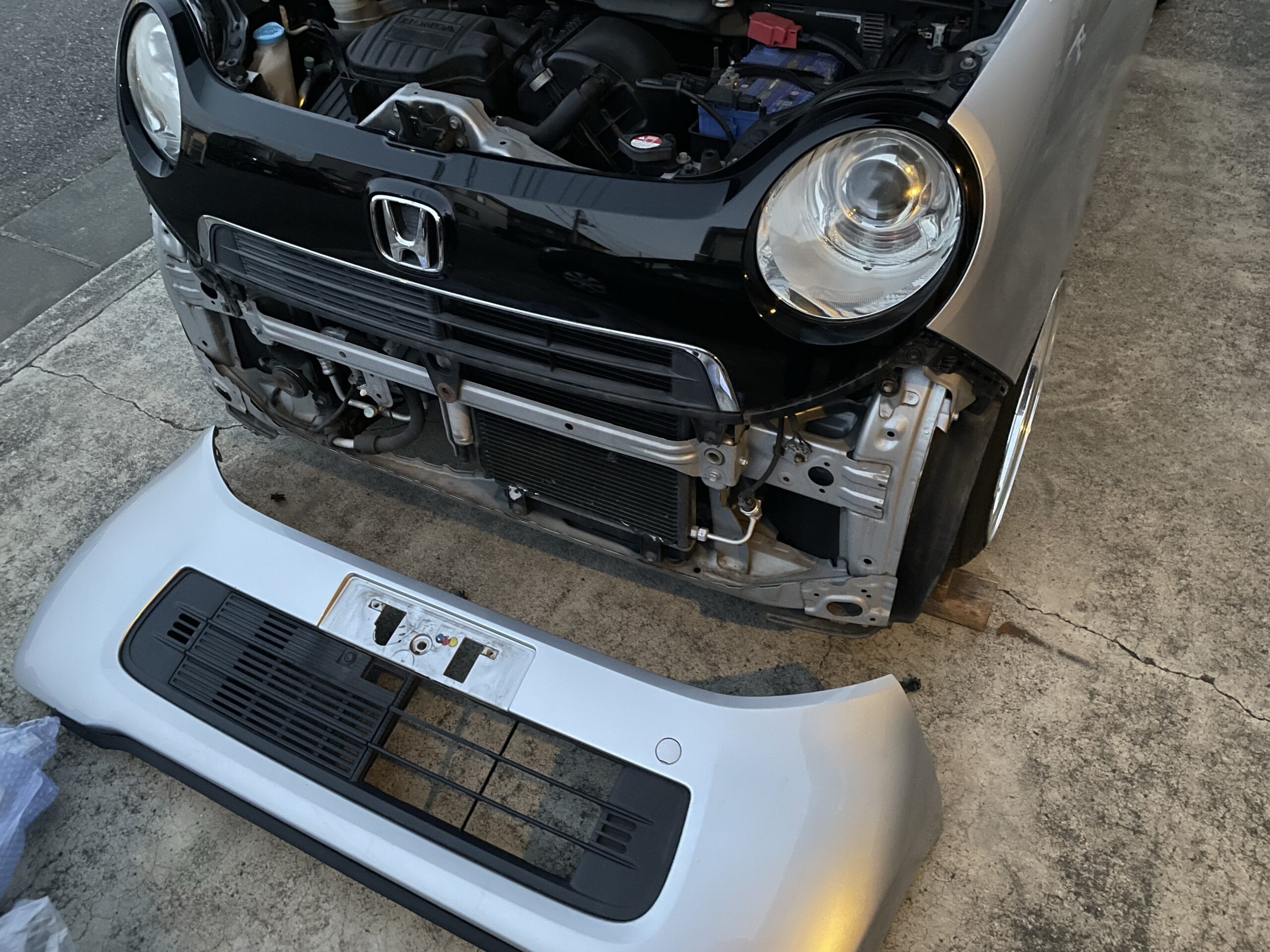

1つづつ、ハマっている爪を外していけば、バンパーの取り外しが完了です。



今回の車両は、フォグがないグレードになりますが、フォグがある車両の場合はバンパーが車体から離れたタイミングで、裏側に手を入れてフォグのカプラーを外す必要があります。



まとめ



バンパーを固定しているクリップやネジを取り外したあとは、最後にグリル下側付近で爪がバンパーを固定しているので、強引にバンパーを引っ張って外してしまうと、バンパーの引っ掛かりが割れてしまいます。



バンパーの固定ネジやクリップを外したあとは、ボンネット側から手を入れ、バンパーの引っ掛かり部分を持ち上げた状態で、バンパーを手前に引っ張ってやることで、バンパーを破損させることなく、バンパーの脱着が可能です。



クリップは破損させても、替え効きますがバンパーの破損は替えが効きませんので、注意が必要です。





※割れたら、アロンアルファでくっつけちゃえば良いと思うよ。あまり細かいことは気にせず、気楽に外しちゃって下さい。





それでは。
