スイングアームのチェーンアジャスターの目盛りには左右差がある?

  • 2023年11月7日
  • 2024年5月23日
  • 4mini



スイングアームの目盛りも基準にチェーンアジャスターを調整してやると、何回やってもチェーンアライメントが明らかにズレてしまいます。あの目盛りには左右差があるのでしょうか?



先日、このような質問を頂きました。



そこでこの記事では、スイングアームのアジャスターの目盛りには左右差があるのか?というテーマでお話ししていきます。





チェーンアジャスターの目盛りには左右差がある?



バイクのスイングアームに刻まれている、チェーンアジャスターの目盛りはあくまでも1つの目安に過ぎません。そのため、あの目盛りだけを使ってチェーンを左右均等に張ろうとすると、チェーンアライメントがズレる車両も珍しくありません。



もちろん、あの目盛りを使って張りの調整を行い、チェーンアライメントが出るケースもありますが…。

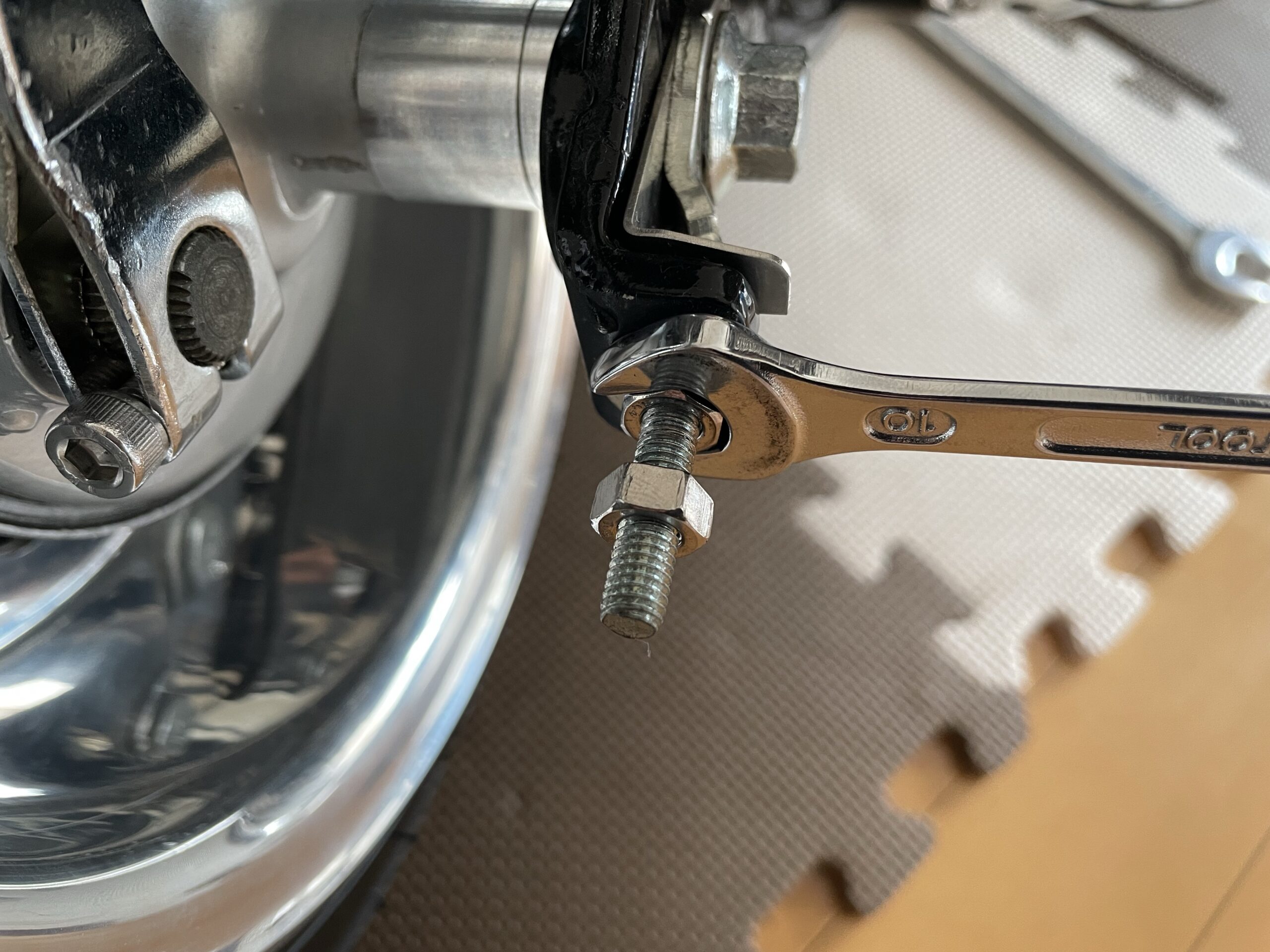

そのため、あの目盛りを使って張り調整をしたあとは、必ずチェーンアライメントを確認することをお勧めします。



目盛りだけで調整してしまうと、チェーンアライメントがズレた状態になる可能性があります。



関連記事

 ドライブチェーンのアライメントという言葉を耳にしたんだけど、初めて聞いた。ドライブチェーンのアライメントって何? あまり耳にする言葉ではないので、ドライブチェーンのアライメントという言葉を聞いてもイマイチ意味が分[…]

関連記事

 バイクのドライブチェーンのアライメント調整をしたいんだけど、チェーンのアライメントってどうやって調整すれば良いんだろう? こんな疑問を持たれる方も珍しくありません。 そこでこの記事では、ドライブチェ[…]





極端なズレはチェーンラインのズレがあるかも…



あの目盛りはあくまでも1つの目安とお伝えしいていますが、チェーンアライメントを調整した後に、左右で明らかに差がある場合は、そもそもチェーンラインがズレている可能性があります。



  • メーカー純正のスイングアーム
  • メーカー品のスイングアーム



よほど安物のよく分からないスイングアームや、既製品のスイングアームを加工したりしていない限りは、左右で1ミリも2ミリも目盛りがズレるケースは稀かと思います。



※4miniでありがちなワイド加工されたスイングアームだと、左右差が大きく出るケースが多いです。(これも加工の仕方次第ではありますが。)



これはフレームが曲がっていたり、スイングアームが曲がったりしていないのであればの話です。



そのため、左右の差が明らかにある場合は、チェーンラインのズレを確認してみることをお勧めします。



関連記事

 モンキーのリアをワイドホイール化して、これからチェーンラインを出していくのですが、チェーンラインの出し方がイマイチわかりません。教えて頂けると嬉しいです。 先日、このような質問を頂きました。 そこで[…]



まとめ



スイングアームのチェーンアジャスター部分に刻まれている目盛りはあくまでも1つの目安です。そのため、あの目盛りを当てにチェーンの張り調整をすると、左右で差が出るケースも当然あります。



そこまで完璧な精度があるわけではありませんので注意です。



ただし、左右で1mmも2mmもズレが出る場合は、何か原因があるかもしれません。



  • チェーンラインのズレ
  • ホイールセンターのズレ
  • フレームの曲がり
  • スイングアームの曲がり



それでは。
