ちょっと前に1dinオーディオを取り付けたのですが、どうやら2DINのナビが付くらしい。
と言うことで、早速ナビをヤフオクでポチり。
E46に2DINナビを取り付けましたので、簡単に作業内容をお話ししてきます。
今回は特にキット等は使いません。キットも販売されていますが、お値段が…。というかこれは純正ナビ用かな?
※ナビのパネルは現在仮のものを適当に作成してハメてあります。
使用する工具
- プラスドライバー
- マイナスドライバー
- 内張剥がし
- グラインダー
- ニッパー(大きいやつが良い)
- アルミテープ
E46にナビを取り付ける際は、少々カットするところがあります。
ニッパーだけでもいけますが、面倒くさいのでサンダーが使える場所はサンダーがおすすめ。
ニッパーは大きめのやつがあると便利です。ない場合は用意しておいた方が良いレベルです。
E46に2DINナビを取り付ける
作業手順は以下の通りです。
- オーディオを外す
- エアコンパネルを外す
- オーディオBOXを外す
- 下側の小物入れを外す
- エボパネーターを切断
- オーディオBOXを切断
- アルミテープで塞ぐ
- エアコンパネルを移設
- ナビを取り付ける
オーディオの外し方は、こちらでは割愛します。
エアコンパネルを外す

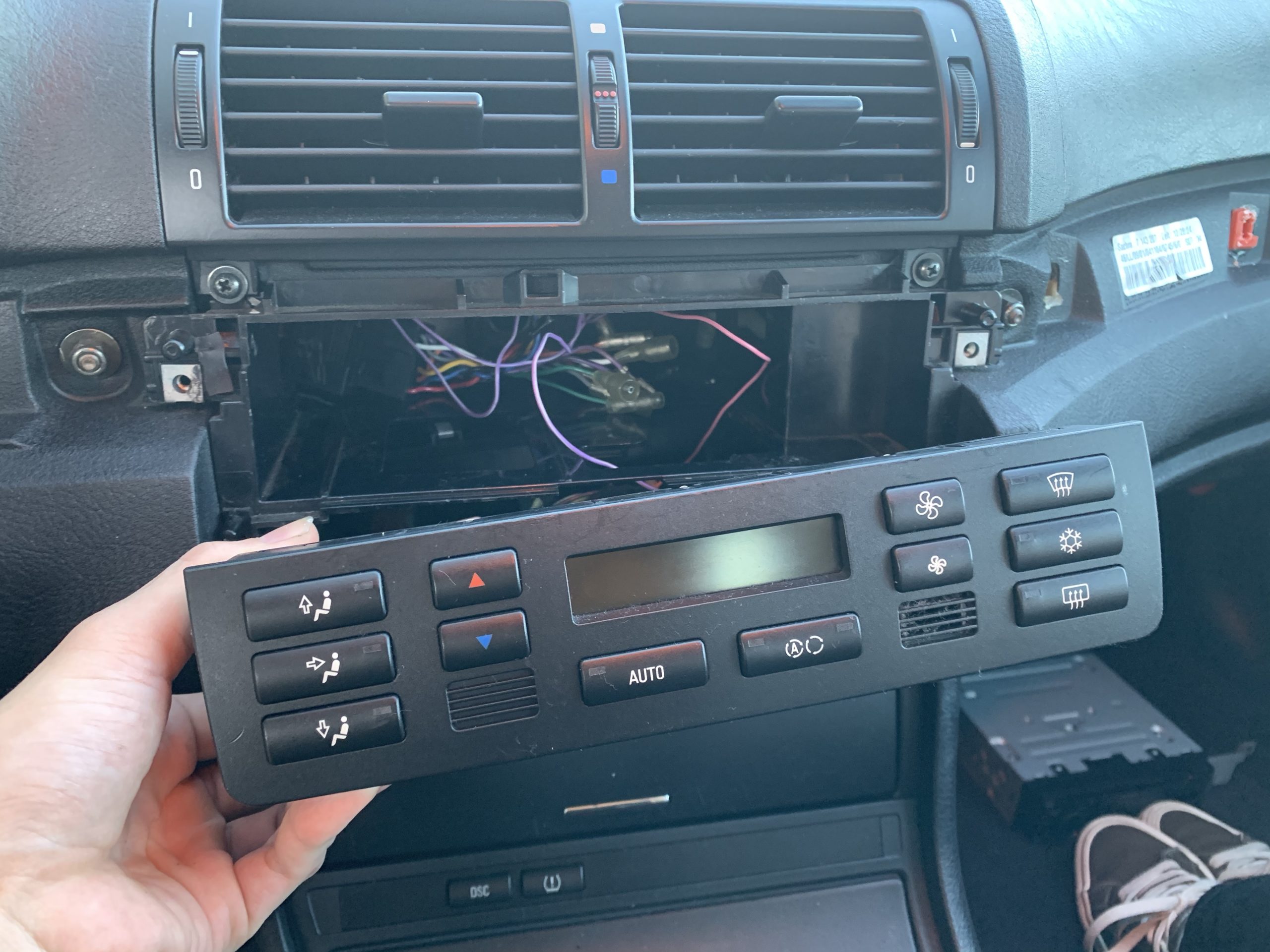

オーディオが外れたら、オーディオ下にあるエアコンパネルを外します。
コレがあると2DINが収まりませんからね。

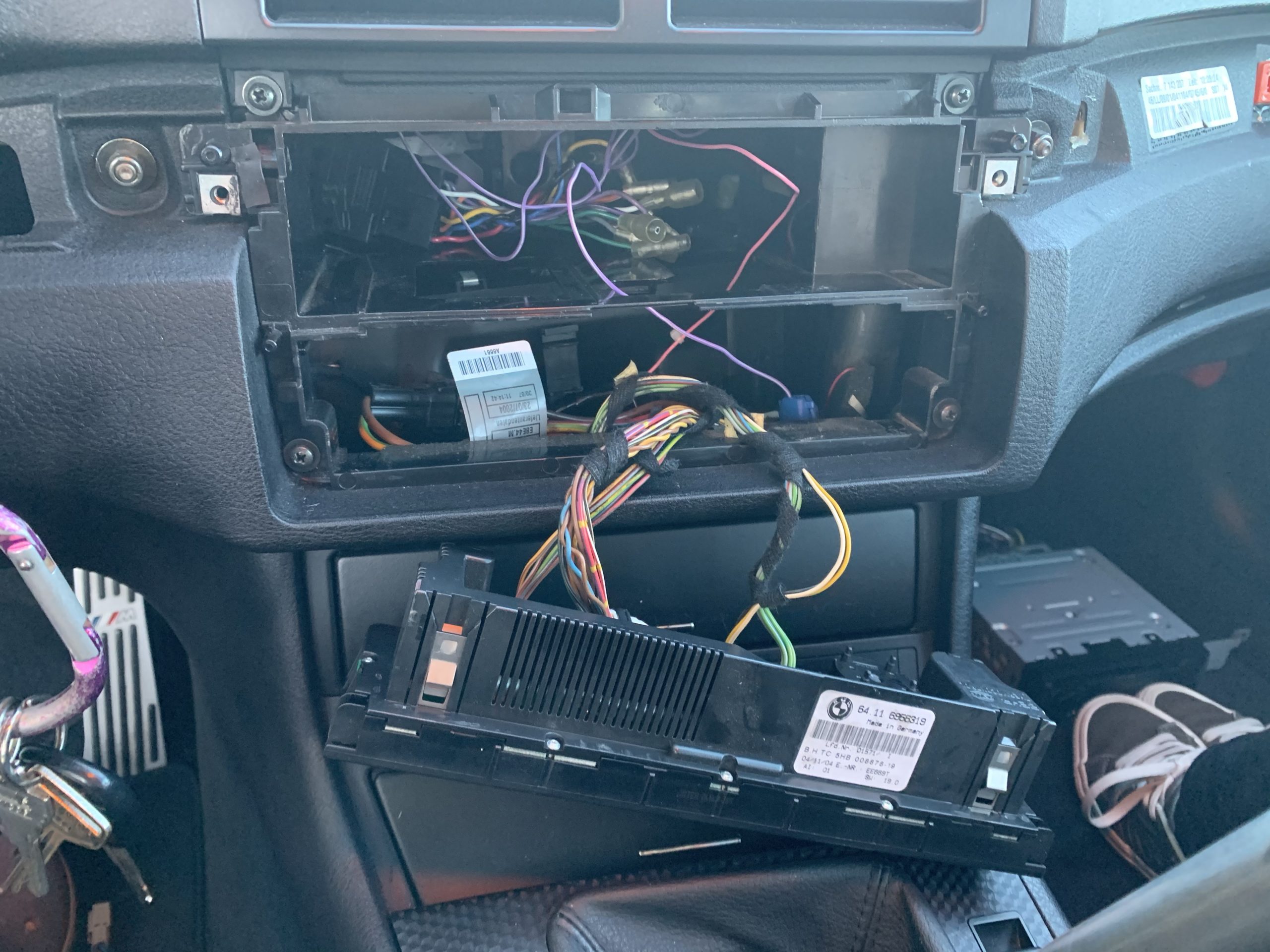

爪で引っかかってて、裏面にコネクターが5つほどありますので、全て外します。
外したら一回後部座席にでもポイ!しておきましょう。
オーディオBOXを外す
オーディオとエアコンパネルが収まってた、フレームみたいな?やつを引っ張り出します。
今回、キット等を使うわけでは無いので、このBOXを加工して2DINを収めます。
下側の小物入れを外す

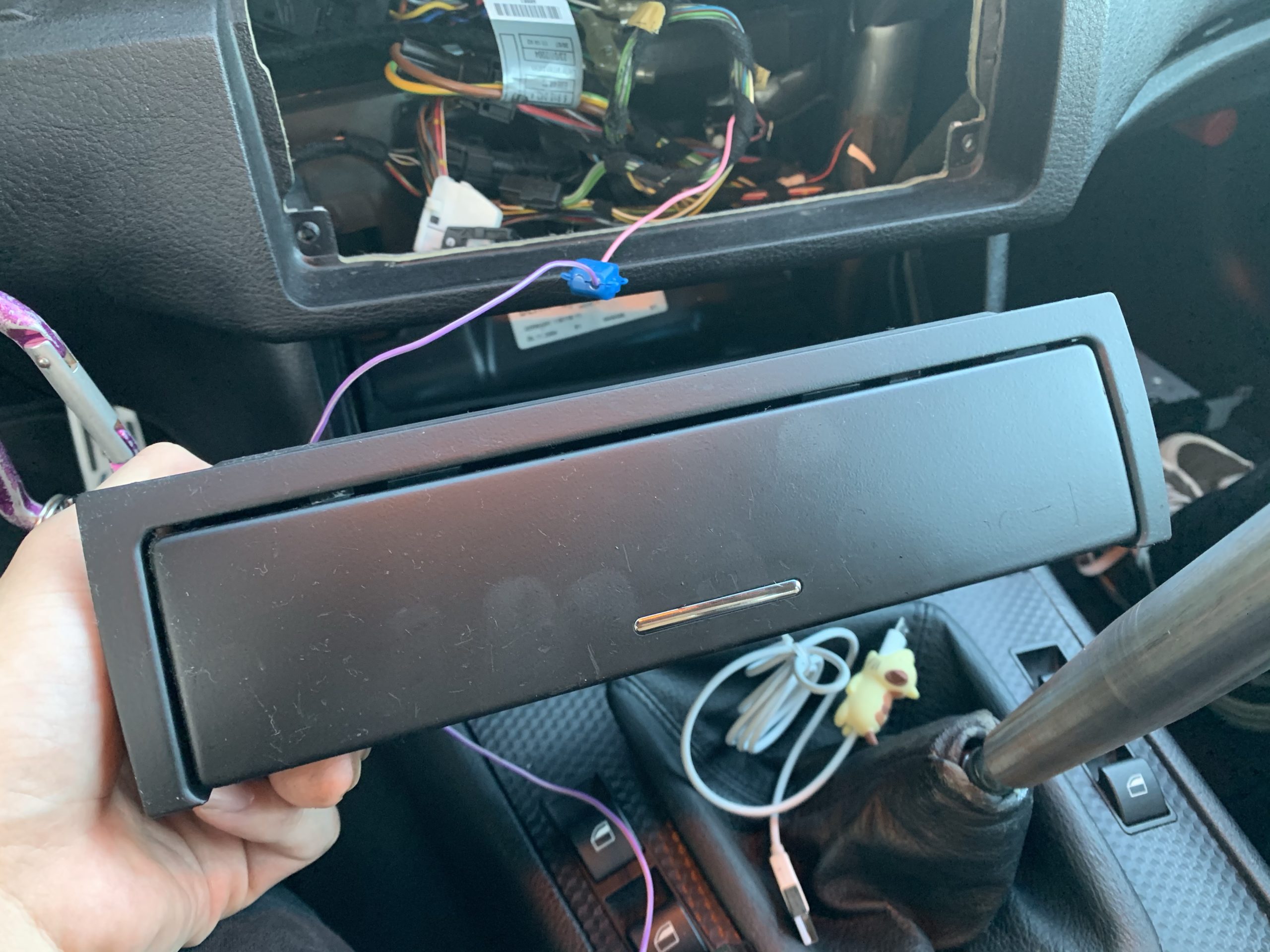

次に、エアコンパネルの下側にある小物入れを外します。
コレも爪で引っかかってるだけなので、引っ張れば外れます。
コイツの定位置に、エアコンパネルを移設します。
小物入れはここでおさらばです…
エボパネーターを切断

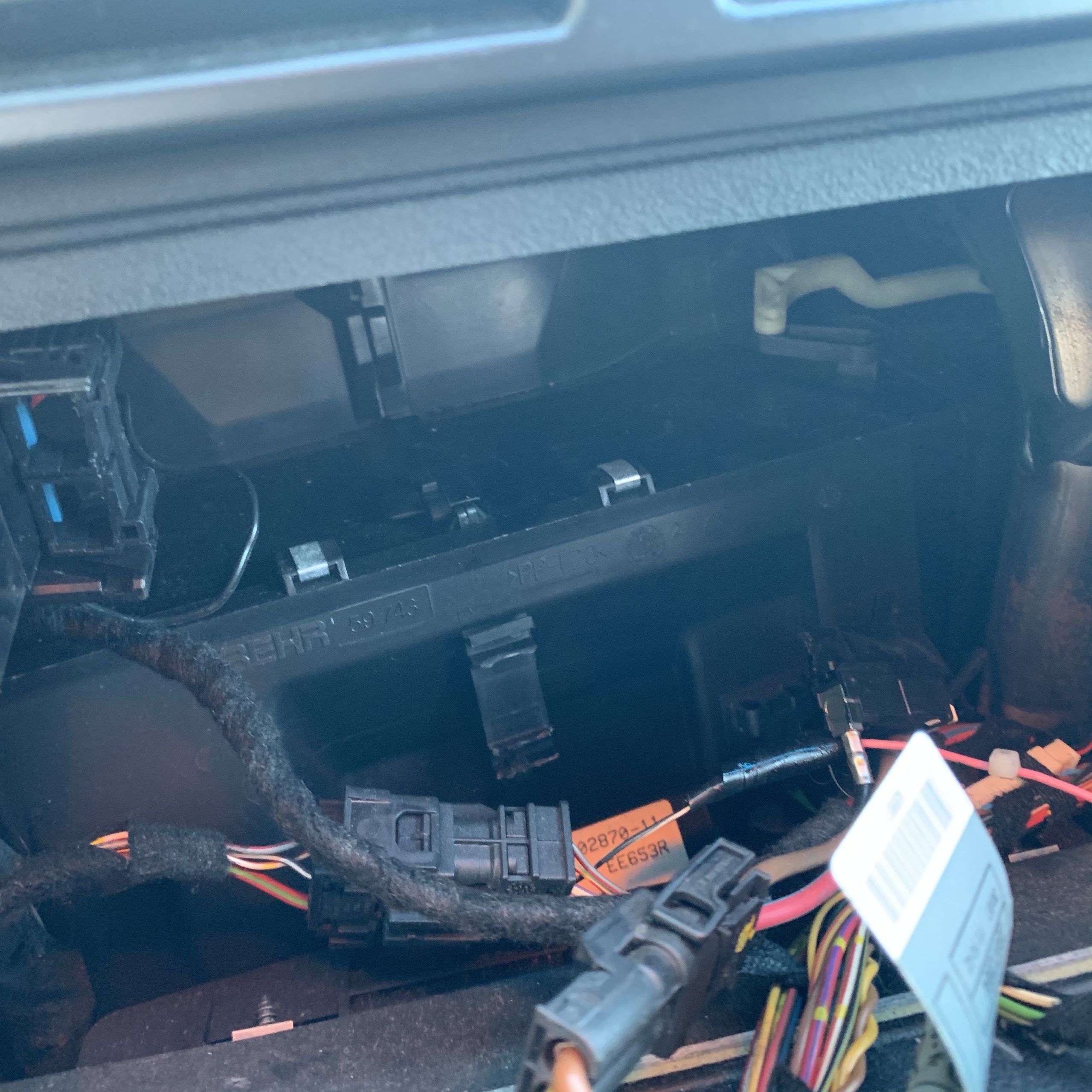

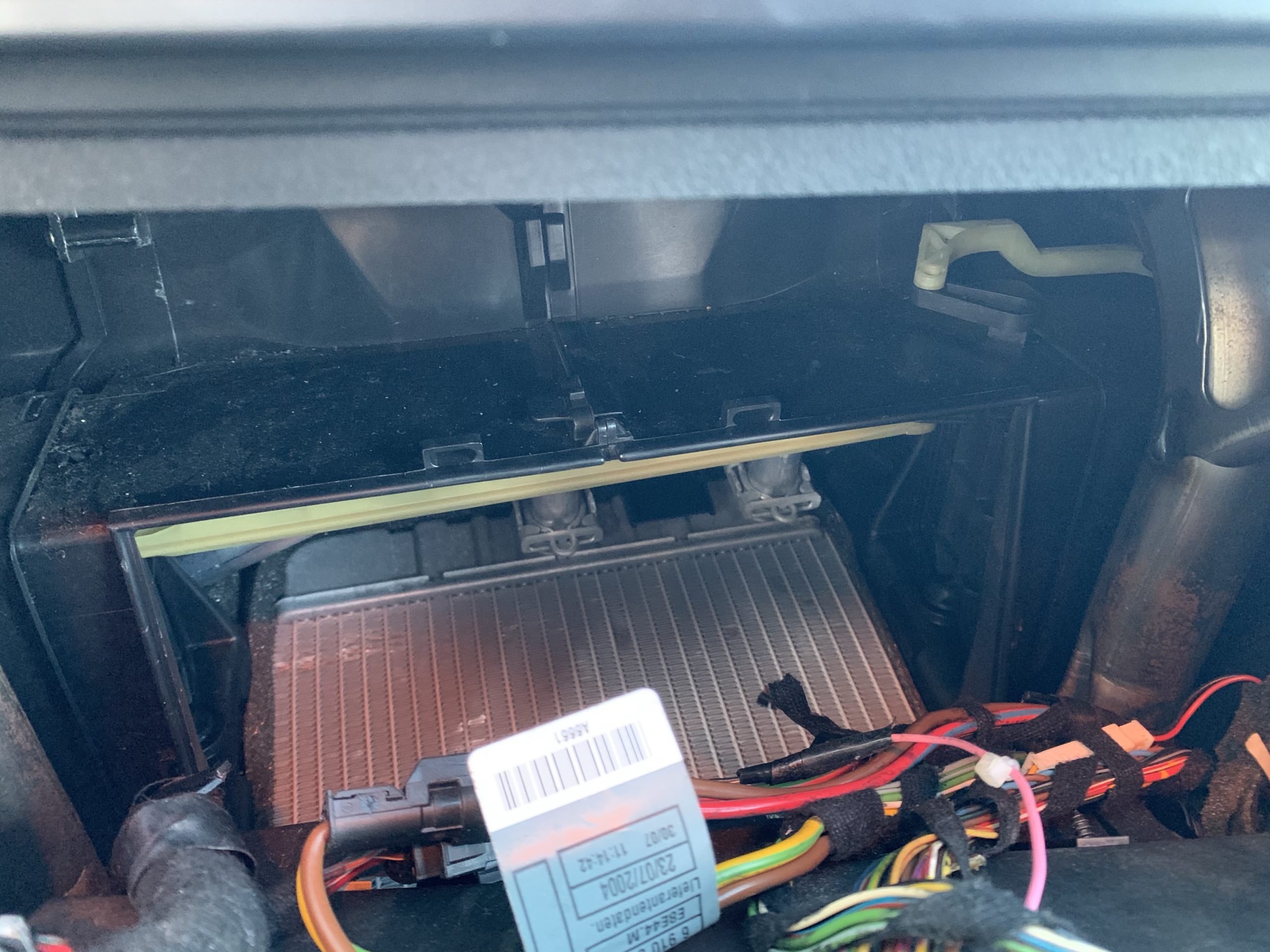

オーディオの裏面にある、エボパネーター(エアコンユニットケース)が邪魔でナビが収まりません。
そのため、このBOXを一度開けて切断します。(後で塞ぐ)
ここのフタは、シルバーのクリップみたいなものをマイナスドライバーでこじると簡単に外れます。(全部で6箇所だったかな?)

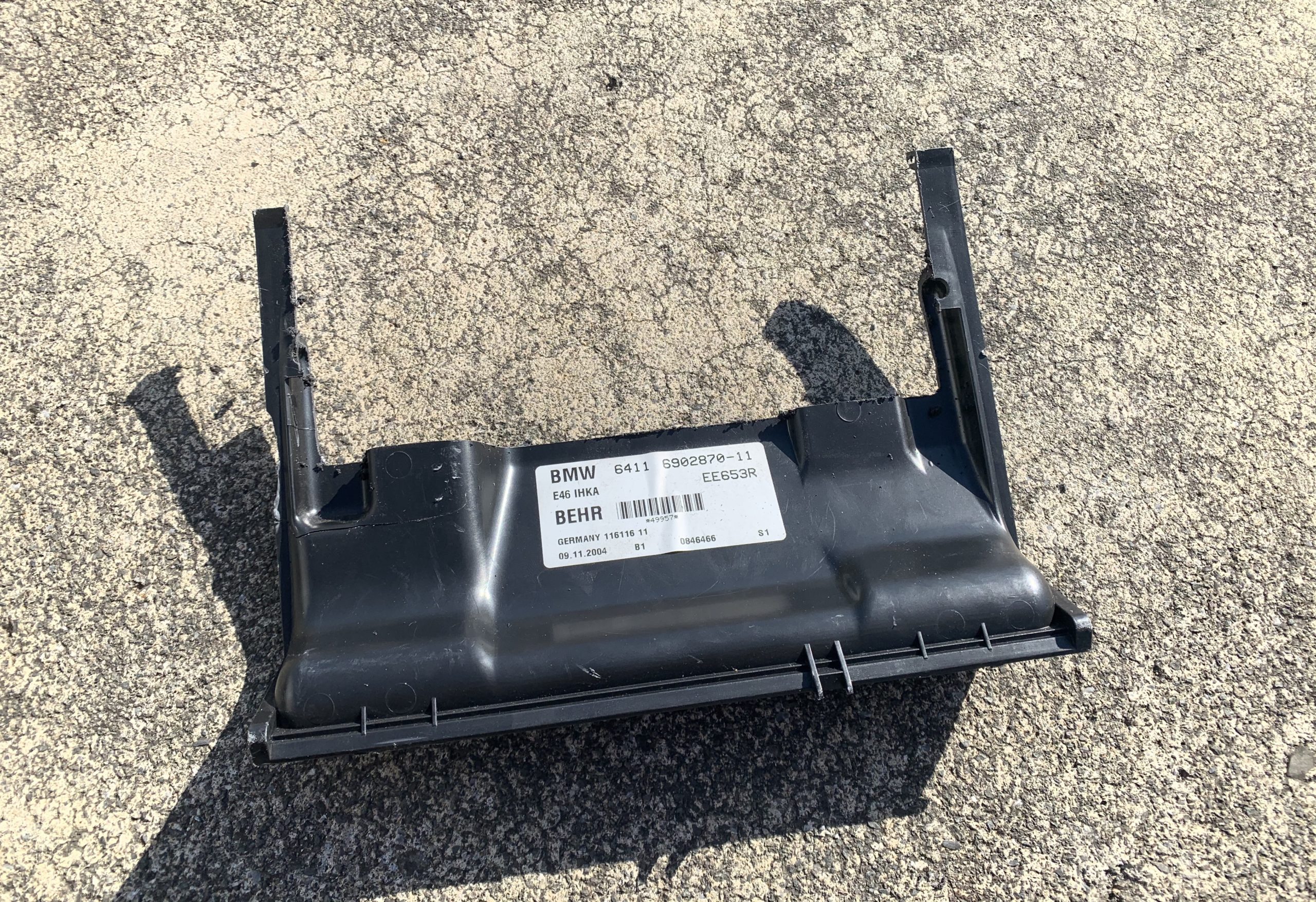

外したフタ側も同じように、カットします。
コチラは使わずに、まるっきり作成しても良いですが、下側のはめ合い部分はそのまま使えるので、これが1番楽だと思います。
そしたら元に戻します。この時、一度ナビを入れてみて奥行きを確認した方がいいと思います。

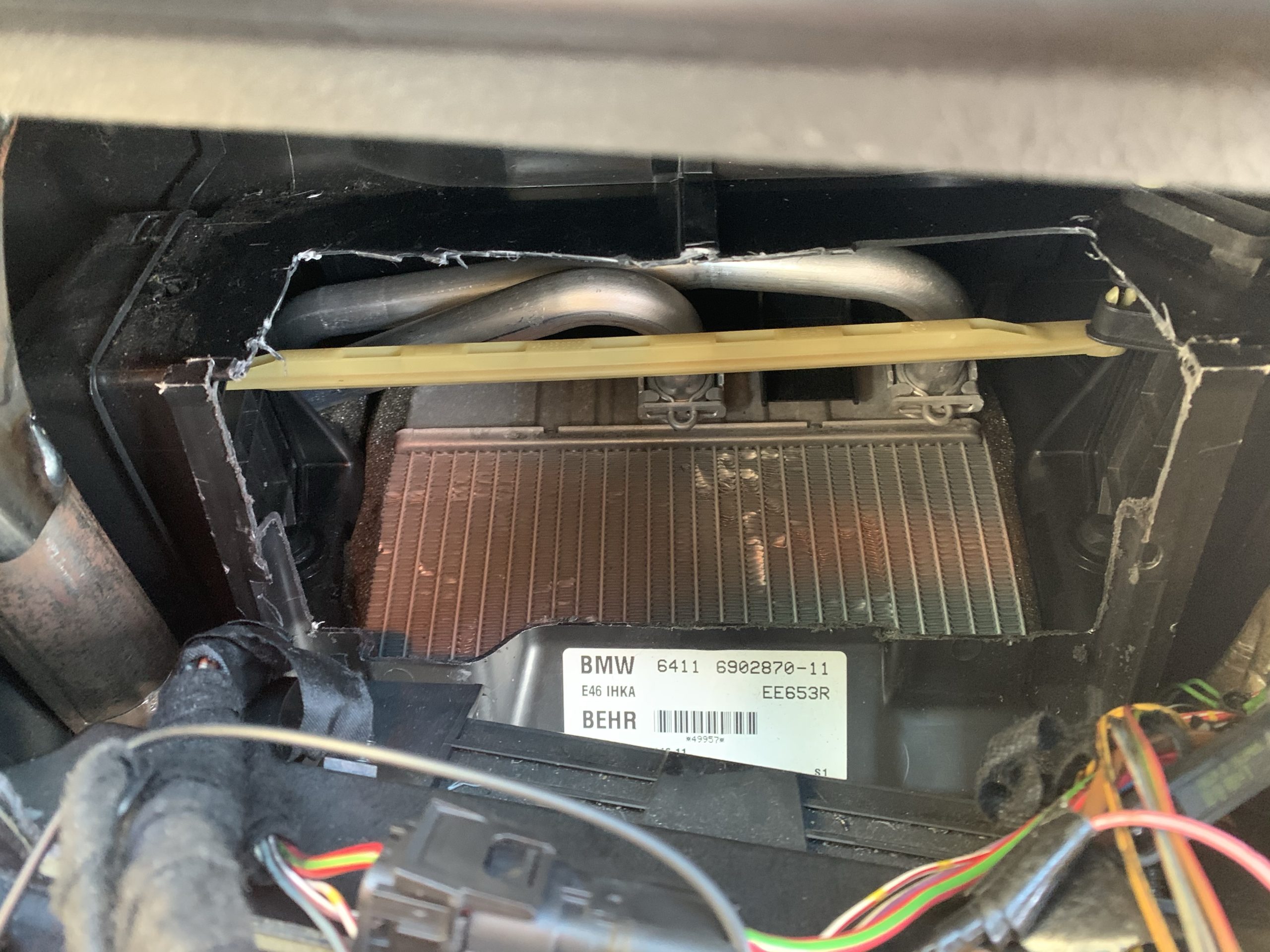

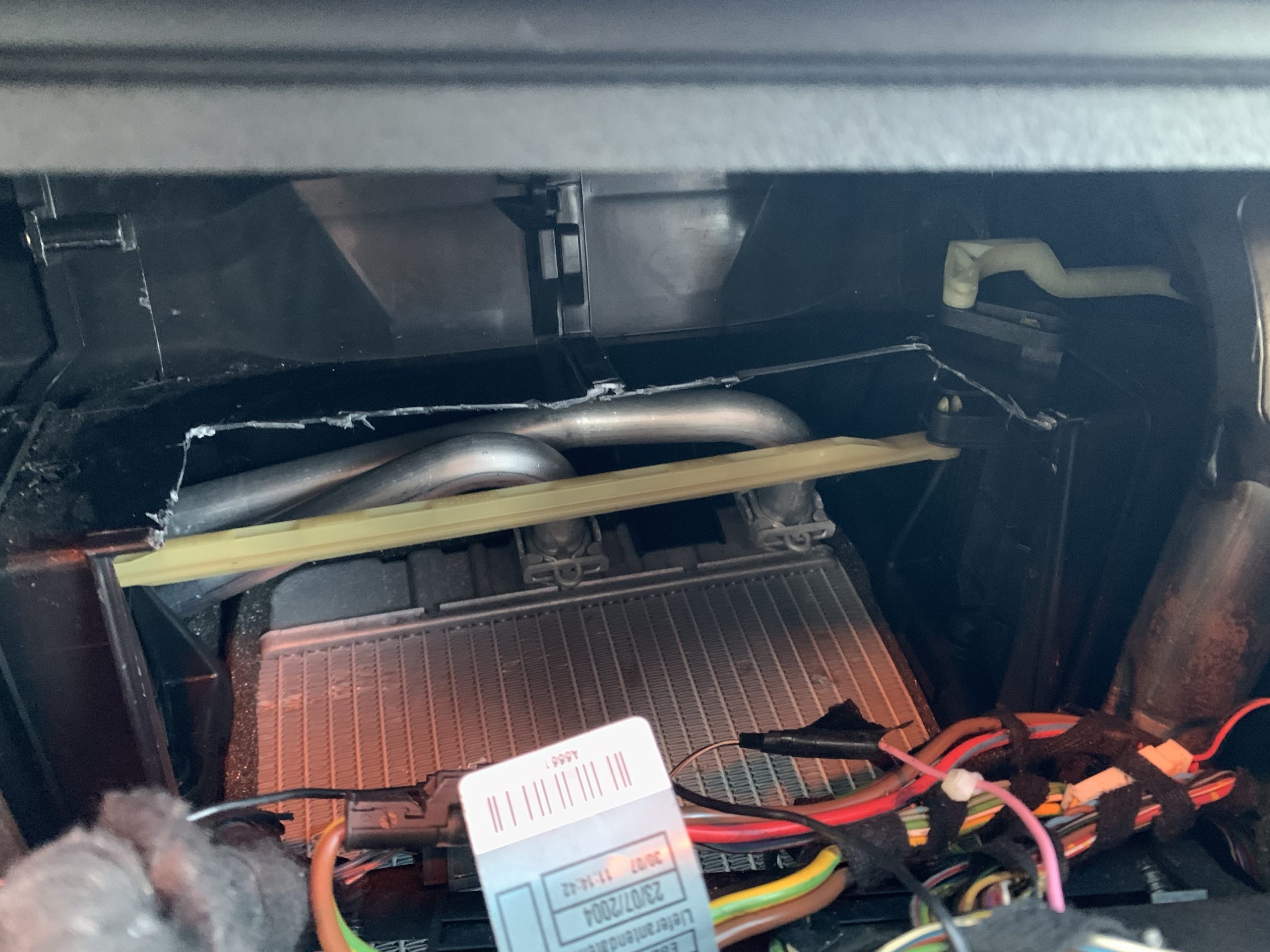

画像中央の黄色いバーと、右側にあるアームはとても大切です。そこは避けてカットします。
ここが機能しなくなると、温風と冷風の切り替えが出来なくなります。(間違ってたらすみません。)
オーディオBOXを切断

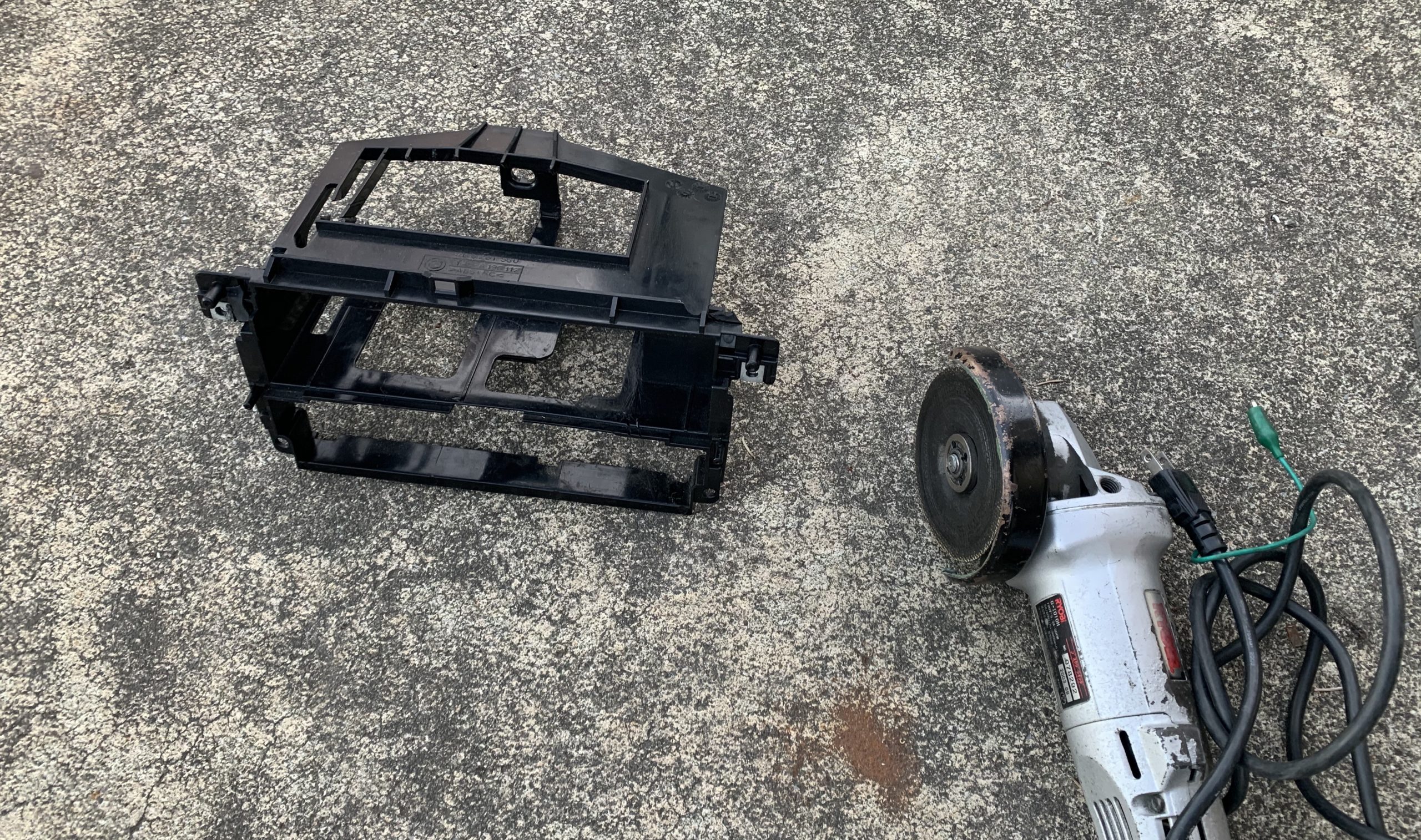

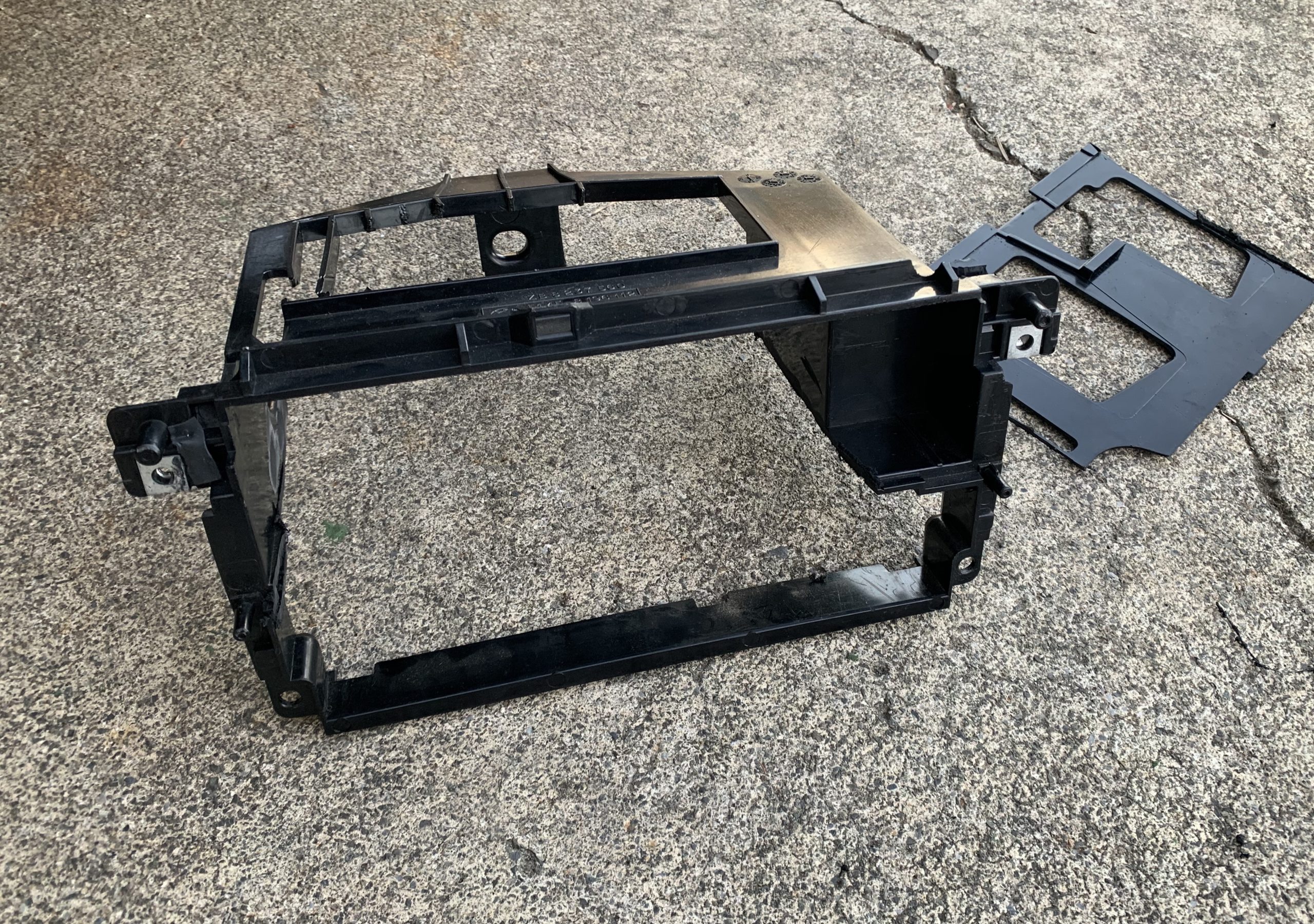

サンダーを使ったついでに、オーディオとエアコンパネルが収まっていたフレームも切断します。
2DINを入れるのに、2段になってると使い物にならないのですからね。
カットしたら、ここもナビを一度入れてみて入るかどうか確認しましょう。
アルミテープで塞ぐ

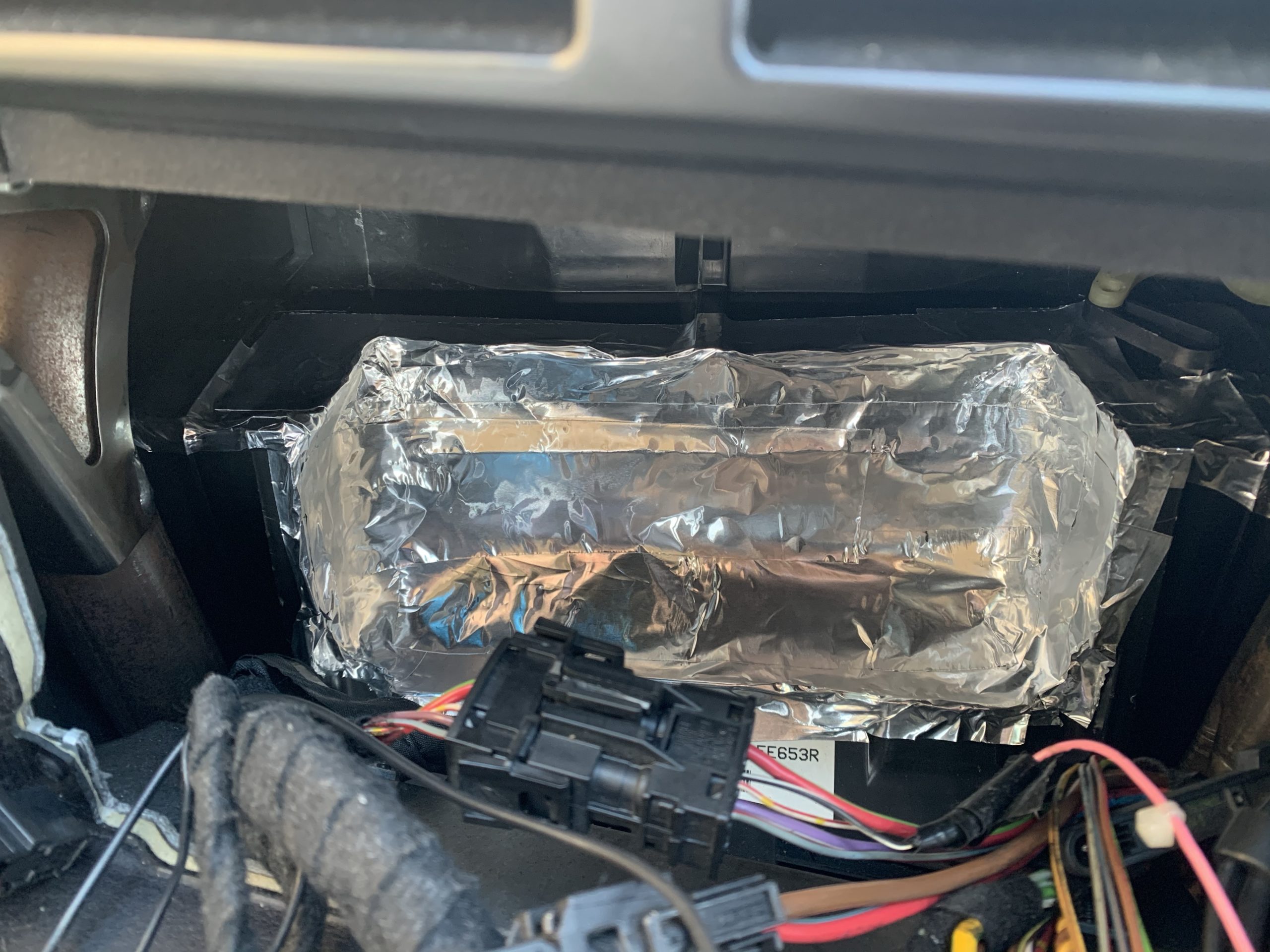

エボパネーターの切断部分をアルミテープを使って塞ぎます。
本来なら、アルミテープじゃなくてFRPとかで蓋を自作した方が良いのだけど、面倒なので。
部分的にアルミテープの裏面にもアルミテープを貼り合わせて粘着を殺してます。
ちなみにこの作業をやらないと、温風が送付口から全く出なくなります。ナビ裏がとても温かくなります。
塞ぎ方はともかく、塞いだ後は風が漏れていないか確認しておきましょう。
エアコンパネルを移設

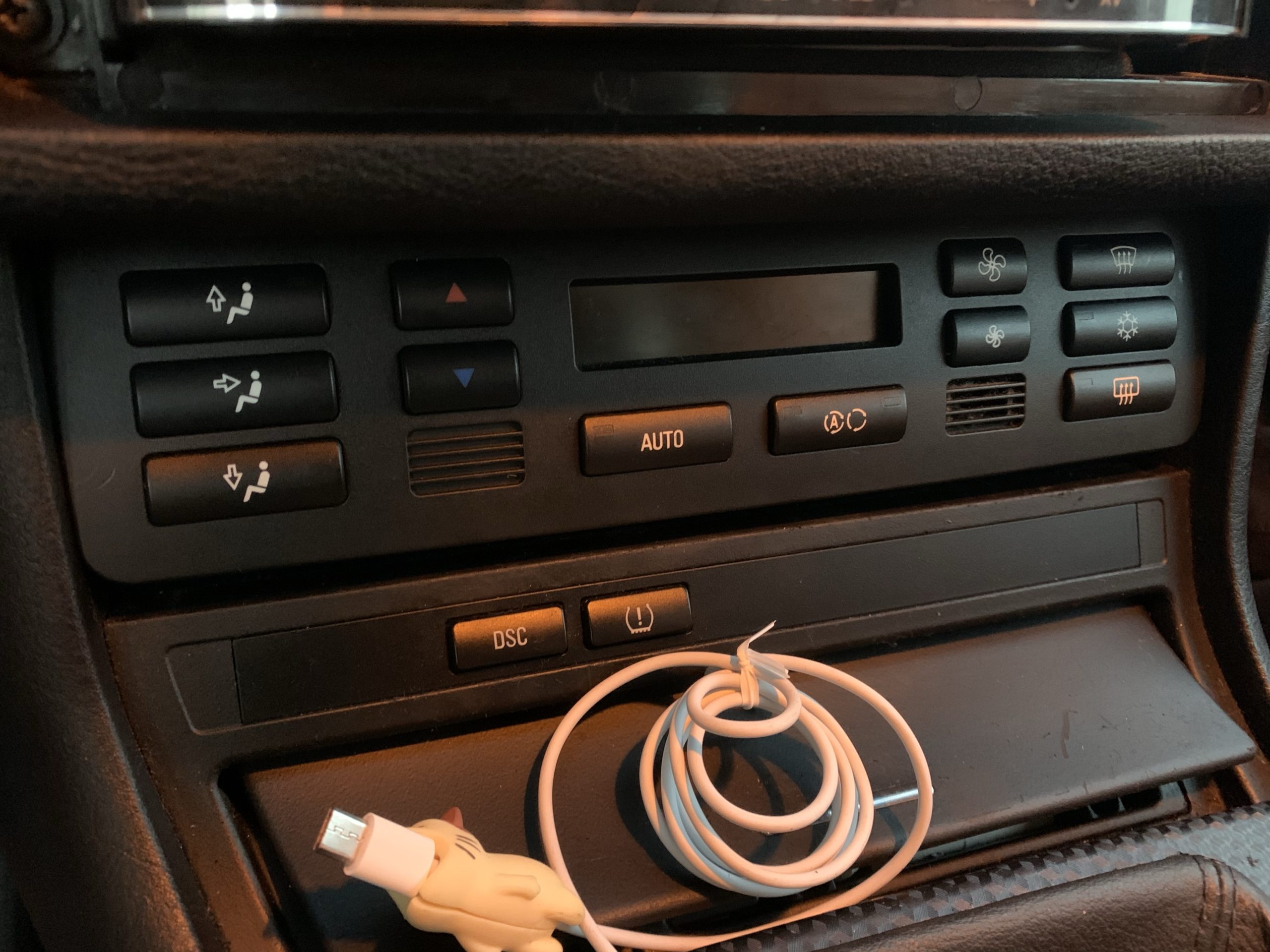

外したエアコンパネルは、小物入れが収まっていたスペースに移設します。
一応、ポン付けでそれっぽく収まります。純正2DINが実在するから、ここは共通なのかな?マニアではないので勝手な想像ですが。
戻すときは、外しておいたカプラーを上手く取り回して、繋げてやります。
当然ですが繋ぎ忘れると、エアコンパネルが飾り物になります。

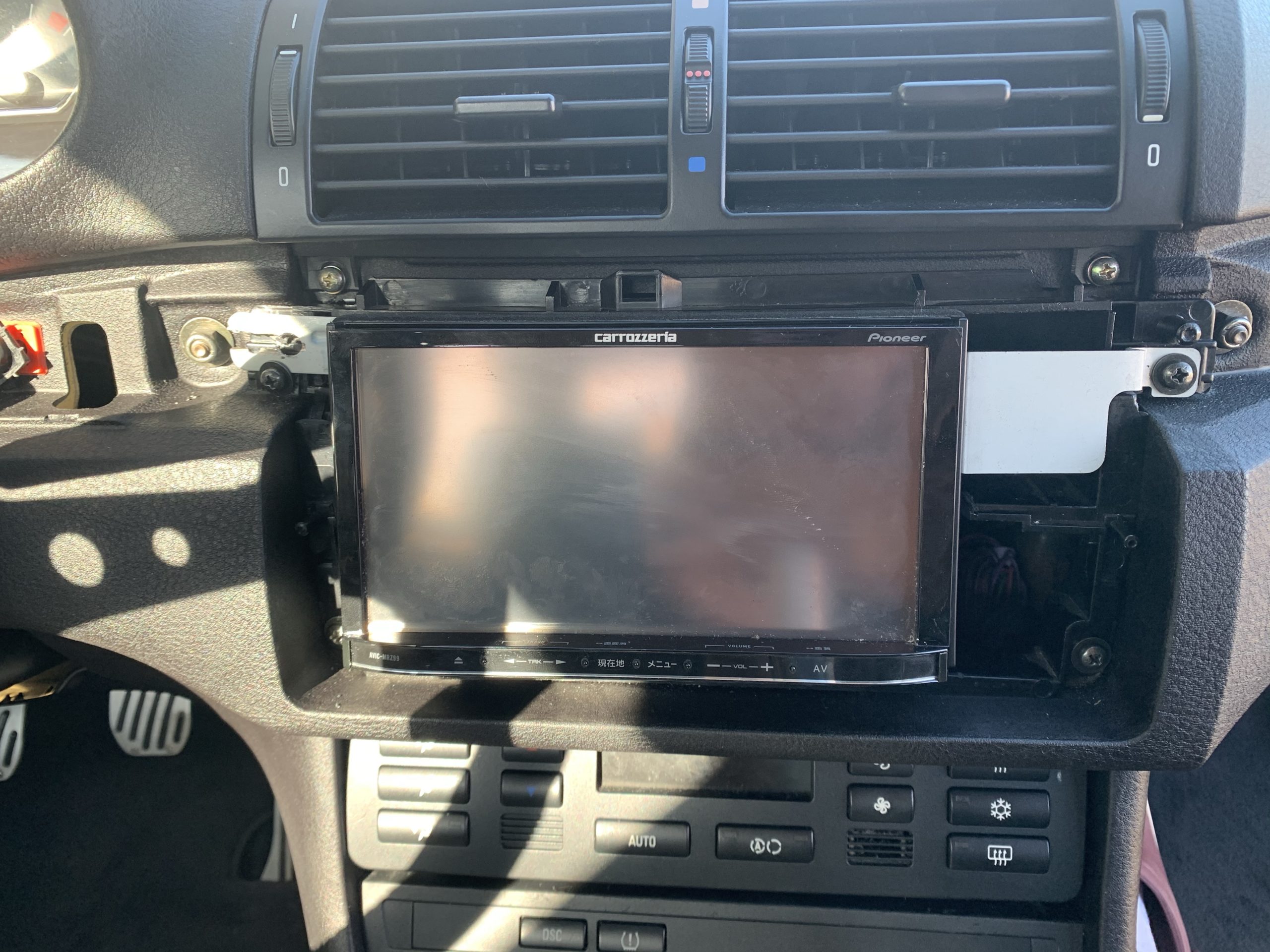

ナビを取り付ける
ナビを固定しているステーは、1DINの社外オーディオ取り付け用のステーです。
何故かこの車は、右側のステーしかないので、左側は知り合いの某ディーラーのゴミ箱から拾ってきてもらったステーを無理やり使ってます。
車種は分からん。
パネルに関しては、現状仮です…
パネルの自作方法はコチラで解説しています。

現在海外からパネルを取り寄せ中なので、それが届いたらまたアップします。ちなみにこれ。このパネルはナビがセンターに来ないと使えないかも。
配線やらGPSアンテナの取り回しは、割愛します。ナビと車体側の配線の連結はオーディオ用の配線と共通です。
- 運転席側に通す
- Aピラー
- 天井
GPSの通り道はざっとこんな感じです。どんな車にナビを取り付ける場合も、だいたいこんな感じのルートですね。
まとめ
結構面倒ですが、半日ぐらいで取り付け可能です。
海外から取り寄せれば安いキットがあるのかな?詳しくは分かりませんが、キット等無くても取り付けは可能です。
エアコンユニットケースの加工が少し面倒ですね…
切断した後は、必ず塞ぎましょう。
それでは。
